Dettagli:
|
| colore: | verde | nome: | Cavo di toppa di MPO |
|---|---|---|---|
| Connettore: | MPO-MPO | Lunghezza: | 0.5Meter |
| modalità: | Misto | OEM: | Disponibile |
| Evidenziare: | MPO al cavo di MPO,Cavo di uscita di MPO |
||

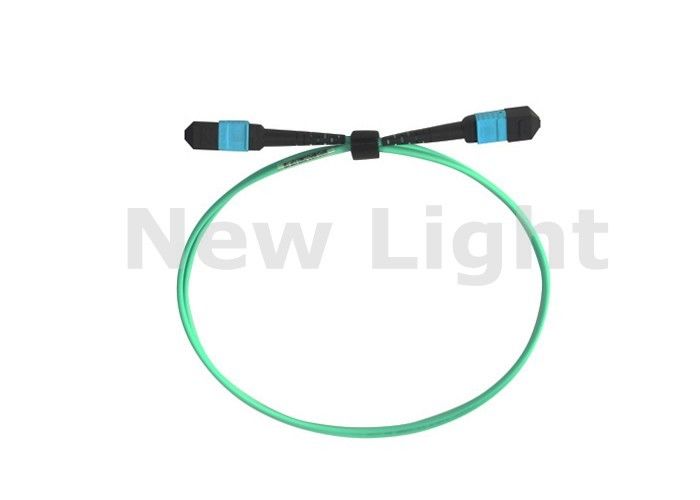

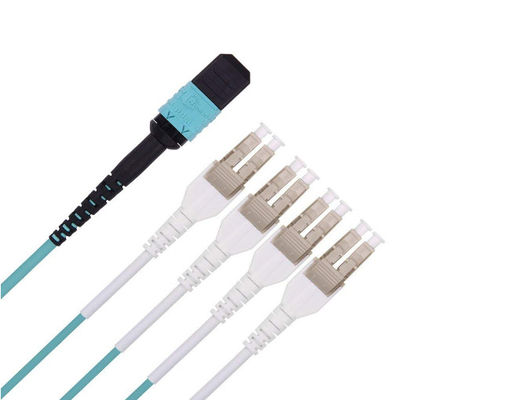

12 cavo di toppa del cavo Assemblies/MPO/MTP del tronco dei centri MPO/MTP, cavo OM2/OM3/OM4
Descrizione:

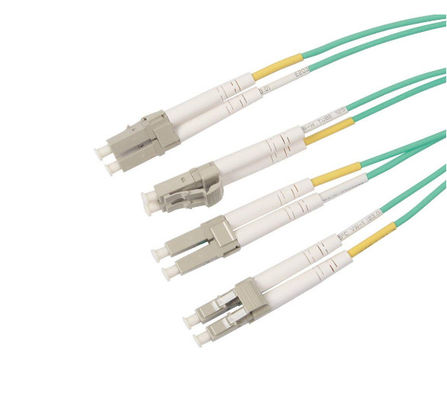

Connettore a fibra ottica: LC, ST, FC, SC, MTRJ, BACCANO, D4, E2000, MPO
Tipo di interfaccia del puntale: APC, PC, UPC
I centri della fibra: Simplex, duplex
Tipo della fibra; misto (50/125 di)/(62.5/125), monomodale (9/125)
Diametro della fibra (millimetro): Φ 0,9, φ 2,0, Φ 3,0
Lunghezza di cavo; personalizzi
Fronte dell'estremità del connettore: Requisiti della geometria del fronte dell'estremità di MPO: EN50377-15-1
Qualità di lucidatura:: Qualità lucidata del fine-fronte: IEC61300-3-35
I nostri cavi della toppa di MPO sono progettati per le soluzioni del centro dati che sostengono le topologie come 10
Gigabit Ethernet, Manica della fibra o Infiniband - come specificato nelle norme EN50173-5 del centro dati e
ISO/IEC 24764.

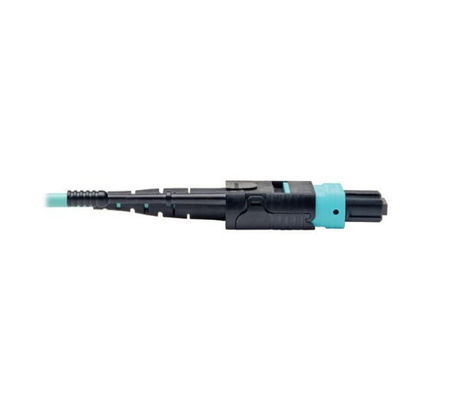

Dettaglio di MPO:
I cavi della toppa di MPO sono usati per fare i collegamenti fra le cassette di MPO o i collegamenti ad attrezzatura attiva con MPO/MTP collegano.
Nei casi in cui un cavo di toppa di MPO è collegato (tramite un accoppiatore di MPO) ad un altro cavo della toppa di MPO, uno dei due connettori di MPO deve essere maschio (fornito di perni).
I cavi della toppa di MPO sono disponibili in 3 configurazioni differenti della mappa del cavo: Diritto, ammonti a lanciato o accoppi lanciato
I cavi della toppa di MPO sono disponibili in cavo a fibre ottiche misto e monomodale.
Applicazioni
Prestazione delle Assemblee MTP/termine di MPO:
| Tipo/prestazione | Monomodale (lucidatura dell'APC) | Misto (PC/polacco piano) | ||
| Standard | Elite con poche perdite | Standard | Elite con poche perdite | |
| Perdita di inserzione massima | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
| Attenuazione di riflessione | ≥ 50dB | N/A | ||
| Temperatura di funzionamento | -40°C a 80°C | 40°C a 80°C | ||
| Verifichi la lunghezza d'onda | 1310nm |
850nm |
||
La norma dei prodotti di MTP:
Ø incontra l'IEC IEC-61754-7 standard; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE compiacente
Cablaggio strutturato Ø per TIA-568-C
Ottica di parallelo di Ø
- Forum ottico (OIF) di collegamento tra reti compiacente
- InfiniBand compiacente
Ø InfiniBand
- Manica della fibra 10G compiacente
- 40G e 100G IEEE 802,3
- QSFP
| Tipo del connettore | Oggetti di prova | Min | Massimo |
| PC DI MTP | ROC_X (ABS) (millimetro) | 500 | |
| ROC_Y (ABS) (millimetro) | 50 | ||
| Angle_X (gradi) | -0,2 | 0,2 | |
| Angle_Y (grado) | -0,2 | 0,2 | |
| Fibra di Max.DH.All (nanometro) | -600 | 600 | |
| Max.DH.Ave (nanometro) | -300 | 300 | |
| Max.DH.Adj (nanometro) | -300 | 300 | |
| Max. il Core Dip (nanometro) | -300 | 300 | |
| Altezza della fibra (nanometro) | -300 | 300 | |
| ROC_X (ABS) (millimetro) | 1000 | 3000 | |
| MTP APC | ROC_X (ABS) (millimetro) | 500 | |
| ROC_Y (ABS) (millimetro) | 50 | ||
| Angle_X (gradi) | -0,2 | 0,2 | |
| Angle_Y (grado) | 7,8 | 8,2 | |
| Fibra di Max.DH.All (nanometro) | -600 | 600 | |
| Max.DH.Ave (nanometro) | -300 | 300 | |
| Max.DH.Adj (nanometro) | -300 | 300 | |
| Altezza della fibra (nanometro) |
