Dettagli:
|
colore: | verde | nome: | Cavo di toppa della fibra di MPO-MPO |
---|---|---|---|
Connettore: | MPO - MPO | Lunghezza: | 10 metri |
modalità: | Misto | OEM: | Disponibile |
Evidenziare: | cavo a fibre ottiche di mpo,Cavo di uscita di MPO |

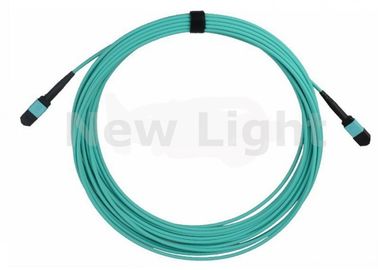

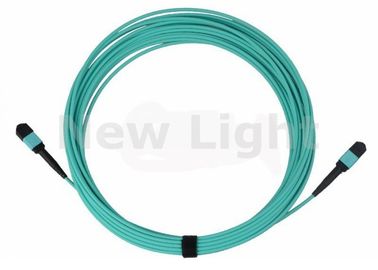

MPO-MPO 10 misura 12 il colore con un contatore verde a fibra ottica misto del cavo di toppa dei centri OM3 10G
Applicazione:
* modo (ATM) della trasmissione asincrona
* Gigabit Ethernet
* interfaccia attiva ricetrasmettitore/di Deviced
* CATV, video e multimedia
* installazioni dei locali
* reti di telecomunicazione
Conformità di norme:
Il cavo rivestito è soddisfacente rispetto al fumo basso Nonconductive di fibra ottica (OFNP) o IEC-60332 dell'assemblea plenaria di NFPA 262 zero valutazioni della fiamma di (LSZH) dell'alogeno.
Compiacente alla direttiva 2002/95/EC (RoHS) ed alla PORTATA SvHC.
Il connettore di MPO aderisce a & IEC-61754-7; EIA/TIA-604-5.
Descrizione:
Il singolo modo ed i prodotti misti di MPO sono multi connettori della fibra citati in superficie posteriore ad alta densità e nelle applicazioni del circuito stampato (PWB) nei dati e nel sistema di telecomunicazioni. Il connettore di MPO offre fino a 12 volte la densità dei connettori standard, fornendo lo spazio e le riduzioni dei costi significativi.
Il cavo di toppa di MPO utilizza i puntali della TA modellati precisione, con i perni di guida del metallo e le dimensioni precise dell'alloggio per assicurare l'allineamento della fibra quando si accoppia. Il MPO può essere massa terminata in associazione di 4,8,12 o 24 fibre.
Specifiche:
- MPO (femminile) a MPO (femminile)
- MMF (50/125um), OM3
- fibra 8-Core per il ricetrasmettitore di QSFP+
- Lunghezza di cavo: 10-Meter (33ft)
- Perdita di inserzione: ≤0.6dB
- Attenuazione di riflessione: ≥20dB
- Prova di trazione dell'inserzione: 500times <0>
- operazione: temperatura: -40°C ~ +80°C
- Pin facoltativo: FEMMINA predefinita
- POLARITÀ facoltativa: POLARITÀ predefinita B (per QSFP+ SR4)
Caratteristiche:
* puntale della TA modellato precisione
* perni di guida di alta precisione per l'allineamento esatto
* progettazione compatta, fino a 4,8,12,24 fibre
* IEC 61754-7 compiacente
* Telcordia GR-1435-CORE compiacente
Caratteristiche tecniche:
|
Dettaglio di MPO:
I cavi della toppa di MPO sono usati per fare i collegamenti fra le cassette di MPO o i collegamenti ad attrezzatura attiva con MPO/MTP collegano.
Nei casi in cui un cavo di toppa di MPO è collegato (tramite un accoppiatore di MPO) ad un altro cavo della toppa di MPO, uno dei due connettori di MPO deve essere maschio (fornito di perni).
I cavi della toppa di MPO sono disponibili in 3 configurazioni differenti della mappa del cavo: Diritto, ammonti a lanciato o accoppi lanciato
I cavi della toppa di MPO sono disponibili in cavo a fibre ottiche misto e monomodale.
Prestazione delle Assemblee MTP/termine di MPO:
Tipo/prestazione | Monomodale (lucidatura dell'APC) | Misto (PC/polacco piano) | ||
Standard | Elite con poche perdite | Standard | Elite con poche perdite | |
Perdita di inserzione massima | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
Attenuazione di riflessione | ≥ 50dB | N/A | ||
Temperatura di funzionamento | -40°C a 80°C | 40°C a 80°C | ||
Verifichi la lunghezza d'onda | 1310nm |
850nm |
