Dettagli:
|
| nome: | LC-LC per cavo di zona della fibra | Diametro: | 3.0 mm |
|---|---|---|---|
| modello: | Monomodale | Connettore: | LC-LC |
| colore: | blu | Lunghezza: | 3 metri |
| Evidenziare: | cavo di toppa duplex della fibra,Cavo di fibra ottica modalità singola |
||

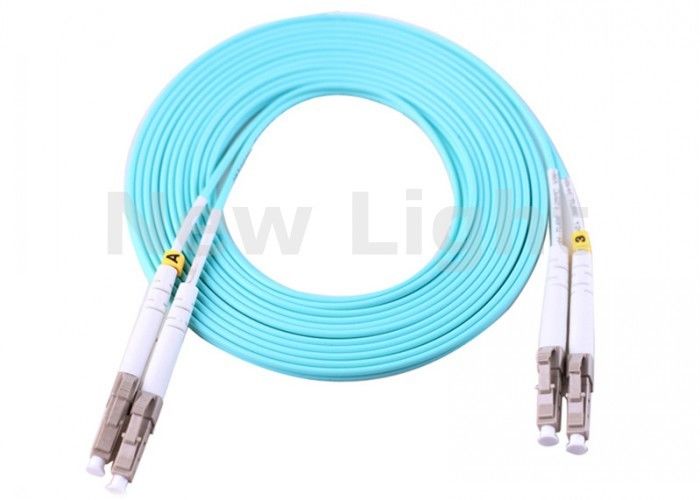

Le reti di Access della fibra ottica usano il cavo a fibra ottica duplex del cavo di toppa del singolo modo di 3M LC/UPC-LC/UPC OM3
Descrizione:
I cavi di toppa di fibra ottica è una lunghezza di cavo ottico con i connettori riparati su due estremità per realizzare il collegamento attivo del percorso ottico. La treccia è un cavo a fibre ottiche di lunghezza con soltanto un connettore riparato su un'estremità. Se entrambi i lati del connettore o del suo fine-fronte sono differenti, la chiamiamo cavo di toppa ibrido. Secondo il mezzo trasmissivo, divide il singolo multi modo di Modeand; secondo il tipo della struttura del connettore, divide FC, lo Sc, la st, la MU, D4, il LC ecc.; secondo il fine-fronte ceramico lucidato, divide il PC, il UPC e l'APC.
Caratteristiche
1. Perdita di inserzione bassa
2. alta attenuazione di riflessione
3. buona ripetibilità
4. buona possibilità di scambio
5. stabilità di temperatura elevata
Applicazioni
1. Sistemi di comunicazione della fibra ottica
2. comunicazioni di dati della fibra ottica
3. reti di Access della fibra ottica
4. fibra ottica CATV
5. lan, sistema di cablaggio, ODF
6. attrezzatura di prova
7. sensori della fibra ottica
8. applicazioni di FTTX
Caratteristiche a fibra ottica del cavo di toppa
Conformità with il livello dell'IEC e di YD/T1272
Alta attenuazione di riflessione e perdita di inserzione bassa
Buone ripetibilità ed intercambiabilità
PC, UPC, lucidatura dell'APC
Singolo modo, versioni miste
Vari tipi di connettori: FC, Sc, st, la MU, LC, MTRJ, MPO, E2000, ecc
Cavo della treccia del nastro, cavo Bunchy della treccia, cavo impermeabile della treccia
Opzione multipla del centro del cavo ottico, simplex, i centri gemellati, i 4 centri, i 6 centri, i 12 centri, i 24 centri, i 48 centri
Specificazione:
| Modello NO. | Cavo di toppa a fibra ottica |
| Stile | LC, Sc, st, FC.MU, MPO, SC/APC, FC/APC, LC/APC.MU/APC semplice/duplex MTRJ/Female, MTRJ/Male |
| Tipo della fibra |
9/125 di SMF-28 o OS1 (monomodale) equivalente 50/125, 62.5/125 OM2&OM1 (misti) 50/125, 10G OM3 (misto) |
| Tipo di cavo |
Il simplex, duplex (Zipcord) PVC di Φ3.0mm, di Φ2.0mm, di Φ1.8mm Φ1.6mm o LSZH Φ0.9mm, Φ0.6mm ha attenuato la fibra PVC o LSZH |
| Modo di lucidatura | UPC, SPC, APC (8°& 6°) |
| Perdita di inserzione | il ≤ 0.25dB del ≤ 0.25dB del ≤ 0.1dB (per il Master monomodale) (per la norma monomodale) (per misto) ha provato dal RM 3750 di JDS |
| Attenuazione di riflessione (per monomodale) |
≥ 60dB (typ.65dB) del ≥ 55dB APC del ≥ 50dB SPC di UPC Provato da JDS RM3750 |
| Ripetibilità | ±0.1dB |
| Temperatura di funzionamento | -40C a 85C |
| Requisito della geometria (per monomodale) | Il μm di derivazione del ≤ 50 del ≤ 30 dell'apice del ≤ 25mm del ≤ R del ≤ 12mm (per l'APC) 10mm del ≤ R del raggio 7mm di Endface del puntale (per la norma) dell'apice di derivazione del μm (per il Master) (per la norma) ha tagliato il ≤ 50nm del ≤ U di -50nm provato da DORC ZX-1 |
Parametri:
| Connettore | LC a LC | Rivestimento OD | 3.0mm |
| Modo della fibra | 9/125µm | Colore del rivestimento | Blu |
| Polacco | UPC a UPC | Lunghezza d'onda | 1310/1550nm |
| Tipo della fibra | Semplice | Materiale del rivestimento | PVC |
| Perdita di inserzione | ≤0.3dB | Intercambiabilità | ≤0.2dB |
| Attenuazione di riflessione | ≥50dB | Vibrazione | ≤0.2dB |
| Temperatura di funzionamento | -40~75℃ | Temperatura di stoccaggio | -45~85℃ |
| Polarità | A (Tx) alla B (Rx) | Grado della fibra |
G652D |
