Dettagli:
|
| Tipo di connettore: | MPO/MTP | Materiale: | LSZH |
|---|---|---|---|
| Tipo di modo: | singolo modo | Tipo del centro: | i 24 centri |
| Colore del cavo: | Giallo | Lunghezza: | Può essere personalizzato |
| certificato: | CE, iso, RoHS | Termine di consegna: | 2-7 giorni lavorativi dopo il deposito ricevuto |
| abilità di produzione: | 500 pc/giorno | termine di pagamento: | T/T, deposito di 30% in anticipo |
| Nome di prodotti: | Fibra cavo di toppa ottica MTP/di MPO di singolo modo del cavo del centro G657A1 LSZH 3,0 di USCOME | ||
| Evidenziare: | cavo a fibre ottiche di mpo,MPO al cavo di MPO |
||

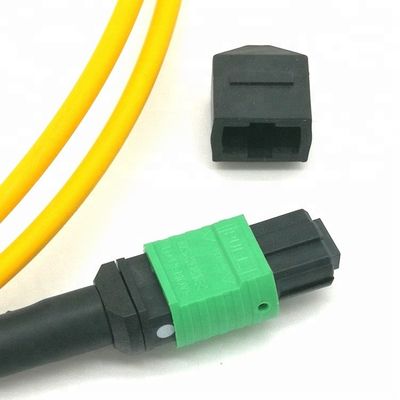

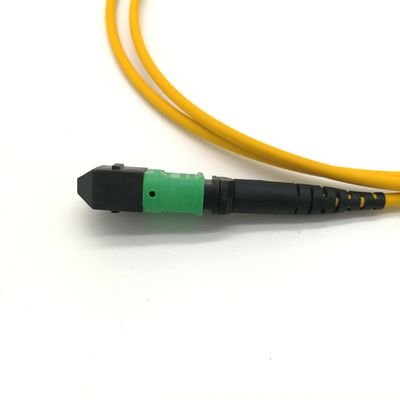

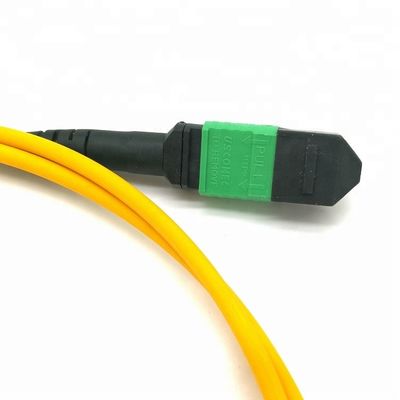

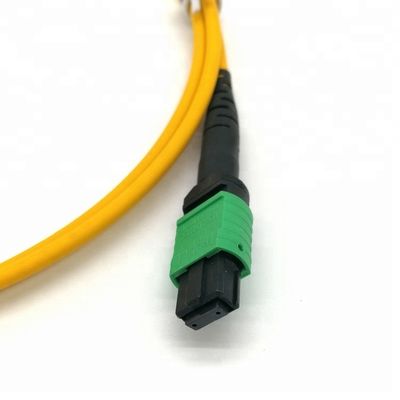

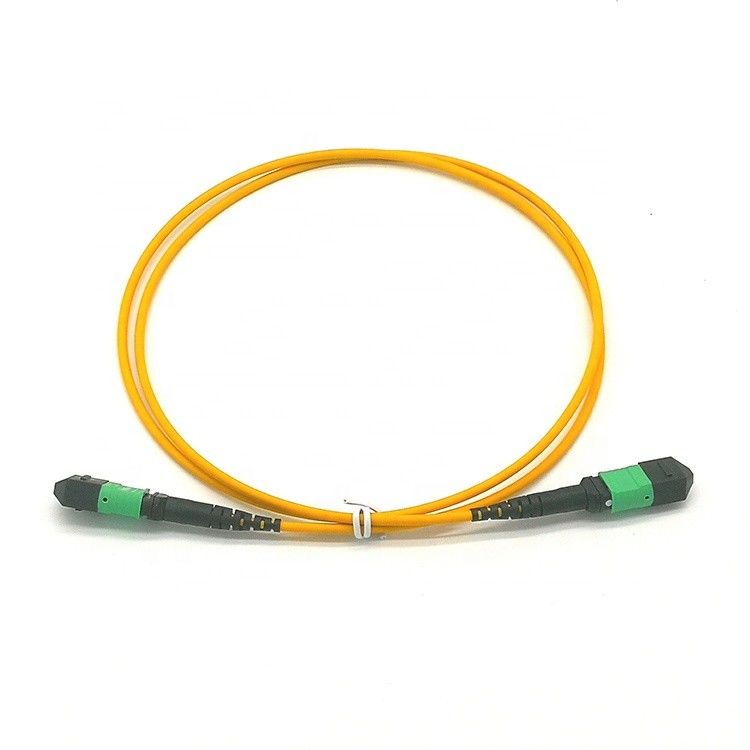

Fibra cavo di toppa ottica MTP/di MPO di singolo modo del cavo del centro G657A1 LSZH 3,0 di USCOME 24
Il cavo del tronco di MTP è progettato per il collegamento diretto dell'ottica 40G (i 12 centri) e 100G (i 24 centri) e le applicazioni ad alta densità del centro dati; I connettori originali degli Stati Uniti Conec MTP sono pienamente compatibili con le norme di MPO.
Il cavo a fibre ottiche di FIBERCAN incontra RoHS e l'UL compiacenti e tutti i connettori di cavi della toppa della fibra sono 100% otticamente provato a perdita di inserzione per assicurare la qualità piacevole.
| Nome di prodotto: | Fibra cavo di toppa ottica MTP/di MPO di singolo modo del cavo del centro G657A1 LSZH 3,0 di USCOME 24 |
| Modello | MTP/2-3-4/5-6-78 |
| 1. Un connettore | MTP |
| 2. Un tipo polacco | PC, UPC, APC. |
| 3. UN PIN | F=female |
| 4. Connettore dell'estremità di B | MTP |
| 5. Tipo della lucidatura di B | PC, UPC, APC. |
| 6. UN PIN | F=female |
| 7. Tipo della fibra | B6A1=G657A1; |
| 8. Numeri di fibre | i 24 centri |
| rivestimento 9.Cable | V=PVC; Z=LSZH |
| 10. Lunghezza | 1m |
| 11 Polarty. | A, B, C disponibile |
IEC61754-7 & GR-1435-CORE compiacenti.
La progettazione modulare, spina-chiudente la struttura a chiave, facile per la prova, installa, rimuove e regola. Solitamente, singolo MTP/connettori di MPO può accomodare tipicamente 12 o più fibre, spazio dei collegamenti di altezza 1U può accomodare l'interfaccia ottica di fino a 96 LC, sezione. Lo spazio del Governo e dello scaffale di risparmio, generi facili della gestione del cavo di fibra, cabla disponibile, per incontrare il cliente differente ha bisogno di.
Può la scelta del maschio, femminile. Raggiunga il posizionamento preciso con l'adattatore collegato via la funzione di posizionamento del Pin-perno, l'alta stabilità.
Capacità elevata ad alta velocità e multiconduttore del puntale, di piccola dimensione, soddisfare le esigenze dei sistemi di comunicazione di fibra ottica e dei collegamenti ad alta densità di interconnessione di alto-efficienza. Per infrastruttura di rete futura, Ethernet sostegni e altamente evolutiva e la fibra incanalano i requisiti 10/100-1Gbps.
Che cosa è le richieste della prova di MPO/MTP?
richiesta di a.Endface:
| 400 X | Descrizione di difetto | Concedi la quantità | |
| Fibra (9um, 50um, 62.5um) | Graffi di bianco | ≤3um | Non limitato |
| Punto | ≤2um | 5 PCS | |
| Difetto | / | Nessun conceduto | |
| Rivestimento (62.5-125um) |
Graffi di bianco | ≤3um | Non limitato |
| ≤5um | 1 PCS | ||
| Graffi del nero | ≤3um | 2 PCS | |
| Punto nero | ≤2um | Non limitato | |
| ≤5um | 3 PCS | ||
| Difetto | ≤2um | Intorno a non limitato | |
| ≤15um | La lunghezza totale è di meno che la lunghezza laterale 1/4 | ||
| Anello di plastica | / | Non limitato | |
b.Performance:
| MPO/MTP | Puntale di norma di MP | Puntale con poche perdite di MP | Puntale di norma di millimetro | Puntale con poche perdite di millimetro | |
| Perdita dell'IL | Tipico | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| Massimo | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| ≥ 40dB del PC | |||||
| Ripetibilità | ≤0.30dB (tappi più di 500 volte) | 0.30dB (tappi più di 1000 volte) | |||
| Intercambiabilità | ≤0.30dB (con l'uno o l'altro un connettore di corrispondenza) | ||||
| Resistenza alla trazione | ≤0.30dB (tensione massima 66N) | ||||
| Scossa | ≤0.30dB (10~55Hz) | ||||
| Gamma di temperature | -40°C ~ +75°C | ||||
indicatori di c.Interference:
| Connettore di MPO/MTP | Prova di dimensione 3D |
| Raggio di curvatura | X ≥2000mm, Y ≥50mm |
| Altezza della fibra | 1000~4000 nanometro |
| Angolo di Endface | X ±0.3°, Y ±0.3° |
| Immersione del centro | ±300nm |
tolleranza di d.Length:
| Lunghezza (M) | Tolleranza |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
I tre metodi di polarità scrivono A a macchina, il tipo B ed il tipo C è usato per garantire la giusta assegnazione bidirezionale.
Scriva un cavo a macchina diritto del tronco di MPO:
Agiti agli adattatori di chiave-Giù, 1 cavo della toppa del duplex di x A - di B e 1 x A ad un cavo duplex della toppa.
Scriva il cavo a macchina del tronco dell'incrocio MPO di B:
Agiti per agitare gli adattatori e 2 la x A ad un cavo duplex della toppa.
Scriva il cavo a macchina del tronco di paia MPO dell'incrocio di C:
Agiti agli adattatori di chiave-Giù ed a 2 la x A ad un cavo duplex della toppa.
Facendo uso della temperatura
-40° ~ +80°
Applicazione:
Apparecchiatura di collaudo
FTTX+LAN
Fibra ottica CATV
Sistema delle comunicazioni ottiche
Telecomunicazione
Pakcing:
Lo imballeremo dalla borsa di OPP e dal contenitore di cartone fuori. per proteggere le merci non sono danneggiati quando la consegna.
Consegna:
Possiamo la consegna da aria e dal mare. è secondo la vostri quantità e requisiti.
Pagamento:
Termine di pagamento: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. deposito di 30% in anticipo. equilibrio pagato prima della consegna.
Termine di prezzi: EXW, CATENA DELL'OROLOGIO, CIF, CFR. DI PORTA IN PORTA
Più prodotti:
Abbiamo cavo di toppa ottico, treccia, adattatore, attenuatore, scatola di distribuzione, connettore rapido .etc. di Assmembly. Se avete bisogno di più prodotti o catalogo, potete sentireti libero per contattarci
