Dettagli:
|
| Tipo di connettore: | MPO/LC/SC/FC/ST/MU, MPO, MTP, MPO-MPO/MPO-LC | Perdita di inserzione: | Perdita ed elite standard |
|---|---|---|---|
| Tipo: | Monomodale/misto | Garanzia: | 2 anni |
| Materiale: | Lega di alluminio e della plastica | lunghezza d'onda: | 850nm/1310nm/1550nm |
| Nome del prodotto: | Cassette ad alta densità MTP-12 della fibra | colore: | Magenta, acqua di rosso di giallo |
| Applicazione: | Rete di FTTH FTTB FTTX, telecomunicazione, rete del centro dati, rete di MTP MPO, rete | ||
| Evidenziare: | modulo del casstte del mtp,quadro d'interconnessione della cassetta di mpo |
||

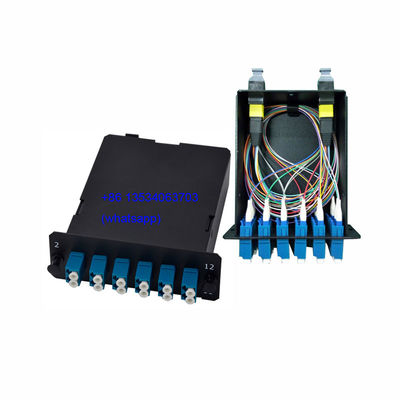

La cassetta di MPO/MTP contiene il connettore duplex di lc per il quadro d'interconnessione di mpo
Descrizione di prodotto:
Nuova cassetta della luce MPO/MTP capace di accettazione delle 6-24 fibre. Queste cassette sono adatte ad uso con 62,5 monomodali e misti e le applicazioni 50um come pure laser ottimizzato, OM3 e sono disponibili nel LC, lo Sc, la st, FC, tipi del connettore di MTRJ.

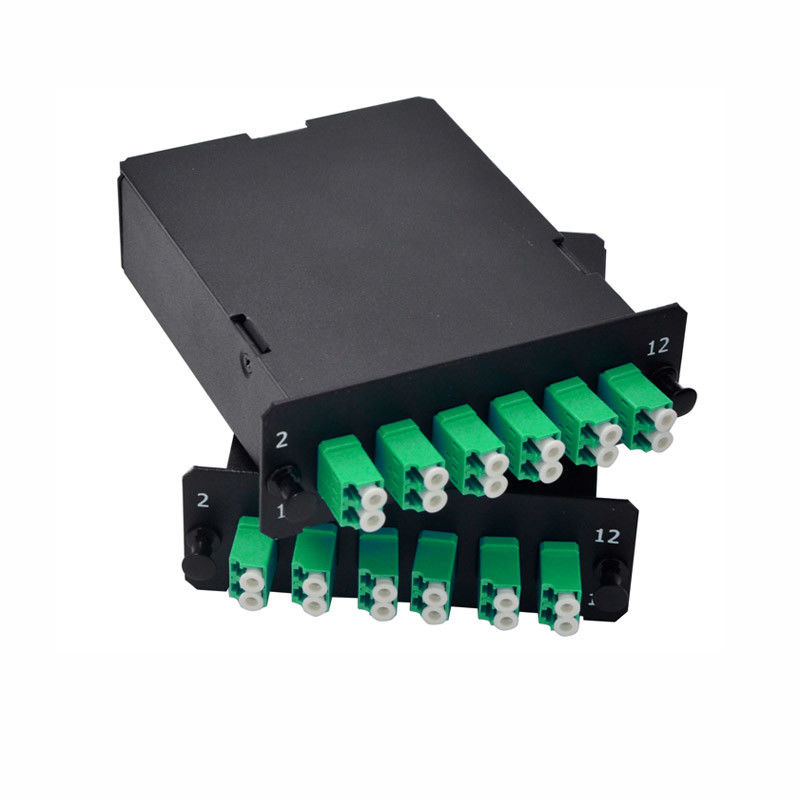

La cassetta di MPO/MTP viene preinstallato con gli adattatori richiesti che caratterizzano le maniche ceramiche di biossido di zirconio per la compatibilità migliorata con tutte le applicazioni. Gli adattatori colore-sono codificati secondo l'applicazione in uso (blu = 9/125; Beige = 62,5 e 50um; Acqua = OM3; Verde = APC). Tutti gli adattatori vengono norma con le coperture antipolvere.
Le cassette di MPO contengono i fan-outs controllati e provati della fabbrica di MPO-LC per consegnare la prestazione e l'affidabilità ottiche. L'elite con poche perdite di MPO e le versioni super dello Sc o di LC è offerta che caratterizza la perdita di inserzione bassa per le reti esigenti di alta velocità del bilancio di potere.
Applicazioni:
1. sistema di trasmissione a fibra ottica
2. reti televisive via cavo
3. rete locale
Strumenti di prove/misura di 4.
Caratteristiche:
1. la dimensione standard a 19 pollici, misura per lo scaffale a 19 pollici, dimensione a 23 pollici è disponibile a richiesta.
2. la dimensione standard è 1U, 2U, o 4U sono disponibili a richiesta
3. 12,24,48,96Port facoltativo
4. adatto ad adattatore dello Sc, di FC, della st, di LC, a duplex ed a semplice entrambi disponibili.
5. la progettazione astuta per fornire la ditta protegge per il collegamento terminale del cavo ottico e l'installazione dell'adattatore della fibra ottica
6. fornisca il termine, la protezione, il collegamento, gestione di cavo a fibre ottiche
7. RoHS compiacente
8. assemblea completa (caricata) o pannello vuoto facoltativo
9. colore nero o bianco
Vantaggio:
1. il certificato dell'UL fa la leva di qualità essere il meglio.
2. ricerca e sviluppo dell'indipendente, possono essere modificati secondo i requisiti di cliente
3. pacchetto dell'OEM disponibile, possiamo stampare il vostro logo colorato, stampiamo la vostra scatola dell'OEM, cartone dell'OEM
Le nuove cassette della luce MTP/MPO sono tutte hanno fatto con il cavo a fibre ottiche di Corning di alta qualità e sono disponibili nei modi della fibra dei variours: OM1 monomodale (9/125um) e misto (62.5/125um), OM3 misto (50/125um) ed altri. Queste cassette inoltre hanno molti porti a fibra ottica comuni del connettore disponibili, includendo: Connettori di fibra ottica di LC, di LC/APC, dello Sc, di SC/APC, di FC, di FC/APC e della st. Tutte le cassette di Fibertronics MTP/MPO possono essere fatte con i connettori maschii o femminili di MTP/MPO per essere adatti ai vostri bisogni.
La serie ad alta densità di FHD è una soluzione versatile nelle dimensioni multiple (1U/2U/4U) e negli stili per le spine dorsali di costruzione, nei centri dati e nelle applicazioni aziendali, 1U fino a 96 fibre di LC.
Caratteristiche di prodotto:
• Progettazione modulare ad alta densità, fibra fino a 96 in 1U per utilizzazione efficiente.
• cassetta Pre-terminata per affidabilità migliore e spiegamento rapido.
• Connettori di rendimento elevato per raggiungere un bilancio ottico con poche perdite.
• I moduli del gioco & della spina permettono l'installazione veloce dei collegamenti multipli della fibra.
• Offerto in una vasta gamma di configurazioni di polarità e di prestazione.
• La fibra di corning compoliant alle norme di Telcordia, di EIA/TIA e di IEC.
Impari più, collegamento dei pls:
https://youtu.be/vq-AZxb1ab4
| Numero di fibre | 12 / 24 | Modo della fibra | Μm OM3 50/125 |
| Tipo anteriore del connettore | Duplex di 12 LC UPC | Tipo posteriore del connettore | maschio di 1x MPO UPC (appuntato) |
| Adattatore di MPO | Chiave fino alla chiave giù | Fibra di vetro | Corning ClearCurve® |
| Perdita di inserzione | MPO≤0.35 dB, dB LC≤0.2 | Attenuazione di riflessione | MPO≥20 dB, dB LC≥30 |
| Temperatura di funzionamento | 0°C a 70°C | Temperatura di stoccaggio | -40°C a 75°C |
| Dimensioni (HxWxD) | 1,38 '' x4.29 '' x4.64» (35x109x118 millimetro) | Applicazione | Corrispondendo per il tipo cassetta di AF |
Proprietà di prestazione:
| Connettore anteriore | Duplex di LC/SC |
| Materiale della manica | Biossido di zirconio ceramico |
| Perdita di inserzione | Misto: Singolo modo di UPC ≤0.2dB: APC ≤0.3dB UPC ≤0.2dB |
| Attenuazione di riflessione | Misto: Singolo modo di UPC ≥30dB: APC ≥60dB UPC ≥50dB |
Illustrazione di polarità:
In tutta l'installazione, è importante assicurarsi che il trasmettitore ad un'estremità abbini il ricevitore corrispondente all'altra estremità. Il FS fornisce una serie di soluzioni intelligenti che possono aiutarvi a dirigere ed ottimizzare la vostra rete e la sua connettività.
