Dettagli:
|
| Nome del prodotto: | la fibra ottica circolatore di fibra ottica 1064nm parte il singolo modo con il connettore di FC APC | Tipo di connettore: | FC APC |
|---|---|---|---|
| Tipo di modo: | singolo modo | Lunghezza d'onda di funzionamento: | 1064nm |
| PDL: | ≤0.2dB | restituire la perdita: | ≥ 50dB |
| Conversazione trasversale: | ≥ 45dB | ||
| Evidenziare: | separatore della fibra di singolo modo,sdoppiatore di fibra ottica |
||

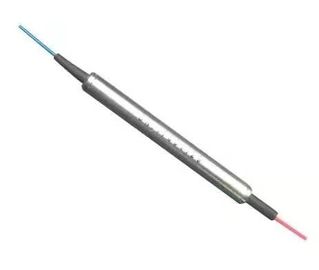

Nome di prodotto circolatore di fibra ottica
la fibra ottica circolatore di fibra ottica 1064nm parte il singolo modo con il connettore di FC APC
Descrizione circolatore di fibra ottica
Le circolatori possono essere usate per inviare i segnali ottici attraverso una singola fibra in due direzioni.
Una circolatore ottica è analoga ad una circolatore elettronica ed entrambe eseguono le simili funzioni.
Una circolatore ottica è un dispositivo del tre-porto che permette che la luce viaggi in soltanto una direzione.
Un porto entrante 1 del segnale uscirà il porto 2 con perdita minima, mentre un porto entrante 2 del segnale uscirà il porto 3 con perdita minima. Il porto entrante leggero 2 avverte un gran numero di perdita a porto 1 ed il porto entrante 3 della luce avverte un gran numero di perdita nei porti 2 e 1.
Le circolatori ottiche sono dispositivi non reciproci. Ciò significa che alcuni cambiamenti nelle proprietà della luce causata passando tramite il dispositivo non sono invertiti viaggiando nella direzione opposta.
Caratteristiche circolatori di fibra ottica
Alto isolamento & alta attenuazione di riflessione
Perdita di inserzione & PDL bassi
L'epossidico ottico del percorso libera
Applicazioni circolatori di fibra ottica
Specifiche circolatori di fibra ottica
| Oggetto | Unità | Parametri | |||
| Lunghezza d'onda di funzionamento | nanometro | 1064 | |||
| Larghezza di banda | nanometro | ±5 | ±10 | ±20 | ±30 |
| Isolamento | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Inserzione Loss@Band, 23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| Attenuazione di riflessione | dB | ≥ 50 | |||
| Conversazione trasversale | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Potere ottico massimo | Mw | ≤ 300 | |||
| Tipo della fibra | / | Hi1060 | |||
| Temperatura di operazione | 0C | 0~50 | |||
| Temperatura di stoccaggio | 0C | -40~85 | |||
| Dimensione del pacchetto | millimetro | 34x8.4x8.4 (P1) | |||
Nota:
2. Le specifiche sono conforme a cambiamento senza preavviso.
Dimensione circolatore di fibra ottica (millimetri)
Informazioni di fibra ottica di CirculatorOrdering (esempio: CIR-12210)
| CIR | □ | □ | □ | □ | □ |
| Lunghezza d'onda | Larghezza di banda | Tipo della fibra | Lunghezza della fibra | Tipo del connettore | |
1.1064nm | 1.±5nm | fibra di 1.250μm | 1.0.5 +/- 0,1 m. | connettore 0.No |
