Dettagli:
|
Nome del prodotto: | la fibra ottica circolatore di fibra ottica 1064nm parte il singolo modo con il connettore di FC APC | Tipo di connettore: | PC DI FC APC FC |
---|---|---|---|
Tipo di modo: | singolo modo | Lunghezza d'onda di funzionamento: | 1064nm |
PDL: | ≤0.2dB | restituire la perdita: | ≥ 50dB |
Conversazione trasversale: | ≥ 45dB | Applicazione: | Laser della fibra, amplificatore ottico della fibra |
INSERZIONE LOSS* DI MAX: | 0,8 dB | ISOLATION*: | dB ≥40 |
Evidenziare: | separatore della fibra di singolo modo,sdoppiatore di fibra ottica |

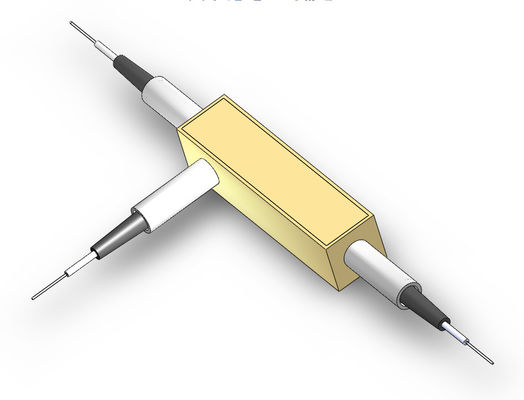

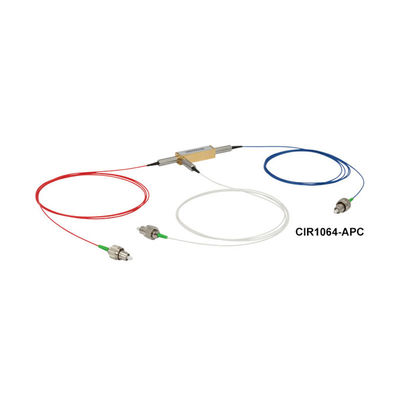

Nome di prodotto circolatore di fibra ottica
Parti di fibra ottica monomodali circolatori elettroniche di fibra ottica del connettore di FC APC
Descrizione circolatore di fibra ottica
Le circolatori ottiche di (SM) del singolo modo sono non ricambiare, un-direzionale, dispositivi del tre-porto che sono utilizzati in una vasta gamma di messe a punto ottiche e per le numerose applicazioni.
A causa del suoi alto isolamento e perdita di inserzione bassa, le circolatori ottiche sono ampiamente usate nei sistemi di comunicazione avanzati come i multiplexor di aggiungere-goccia, le pompe bidirezionali e dispositivi cromatici della compensazione della dispersione.
Circolatore usata per cadere un canale ottico da un sistema di DWDM facendo uso di una grata di Bragg della fibra.
Una circolatore ottica è analoga ad una circolatore elettronica ed entrambe eseguono le simili funzioni.
Una circolatore ottica è un dispositivo del tre-porto che permette che la luce viaggi in soltanto una direzione.
Le circolatori possono anche essere usate per inviare i segnali ottici in due direzioni giù una singola fibra. Una circolatore è situata ad entrambe l'estremità della fibra.
Un porto entrante 1 del segnale uscirà il porto 2 con perdita minima, mentre un porto entrante 2 del segnale uscirà il porto 3 con perdita minima. Il porto entrante leggero 2 avverte un gran numero di perdita a porto 1 ed il porto entrante 3 della luce avverte un gran numero di perdita nei porti 2 e 1.
Le circolatori ottiche sono dispositivi non reciproci. Ciò significa che alcuni cambiamenti nelle proprietà della luce causata passando tramite il dispositivo non sono invertiti viaggiando nella direzione opposta.
Caratteristiche circolatori di fibra ottica
Alto isolamento & alta attenuazione di riflessione
Perdita di inserzione & PDL bassi
L'epossidico ottico del percorso libera
Applicazioni circolatori di fibra ottica
Amplificatore ottico della fibra
Laser della fibra
Specifiche circolatori di fibra ottica
Oggetto | Unità | Parametri | |||
Lunghezza d'onda di funzionamento | nanometro | 1064 | |||
Larghezza di banda | nanometro | ±5 | ±10 | ±20 | ±30 |
Isolamento | dB | ≥25 | ≥23 | ≥20 | ≥20 |
Inserzione Loss@Band, 23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | dB | ≤0.2 | |||
Attenuazione di riflessione | dB | ≥ 50 | |||
Conversazione trasversale | dB | ≥ 45 | |||
PDL | dB | ≤ 0,1 | |||
Potere ottico massimo | Mw | ≤ 300 | |||
Tipo della fibra | / | Hi1060 | |||
Temperatura di operazione | 0C | 0~50 | |||
Temperatura di stoccaggio | 0C | -40~85 | |||
Dimensione del pacchetto | millimetro | 34x8.4x8.4 (P1) |
Nota:
2. Le specifiche sono conforme a cambiamento senza preavviso.
Dimensione circolatore di fibra ottica (millimetri)
Informazioni di fibra ottica di CirculatorOrdering (esempio: CIR-12210)
CIR | □ | □ | □ | □ | □ |
Lunghezza d'onda | Larghezza di banda | Tipo della fibra | Lunghezza della fibra | Tipo del connettore | |
1.1064nm 2.Others
|
1.±5nm 2.±10nm 3.±20nm 4.±30nm |
fibra di 1.250μm fibra di 2.900μm 3. Altri |
1.0.5 +/- 0,1 m. 2. 1,0 +/- 0,1 m. 3. Altri |
connettore 0.No 1. FC/UPC 2. FC/APC 3. SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7. Altri |
