Dettagli:
|
| tipo di modo: | singolo modo | Perdita di inserzione: | dB del ≤ 2,5 |
|---|---|---|---|
| Tipo del connettore: | SC/UPC | Nuber dei canali: | canale 8 |
| Lunghezza d'onda: | 1470-1610nm | Ondulazione del Passband: | ≤0.30dB |
| Attenuazione di riflessione: | ≥45dB | Derectivity: | ≥50dB |
| Tipo della fibra: | Corning SMF-28 ultra | ||
| Evidenziare: | wdm in fibra ottica,scatola di termine della fibra del supporto della parete |
||

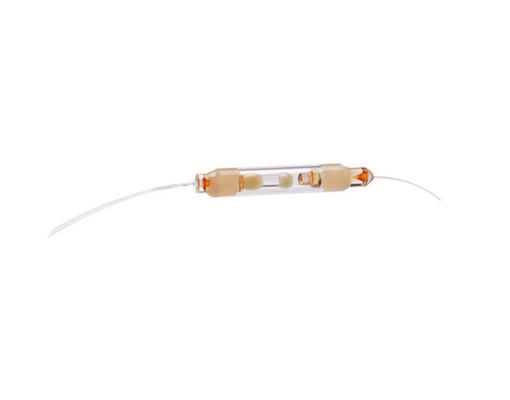

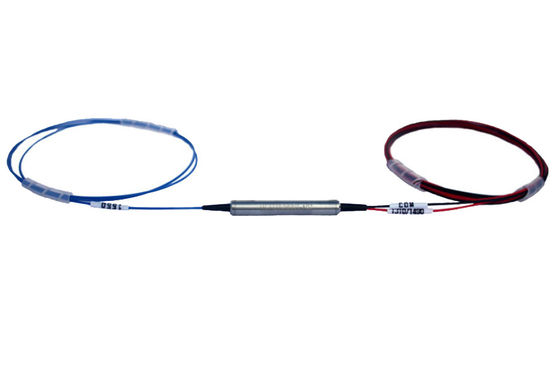

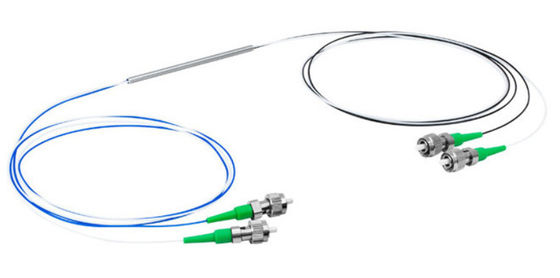

1550nm Pass/980nm riflettono il separatore della fibra ottica di WDM del filtro da FWDM 980/1550nm
Descrizione
Il multiplexor di divisione di lunghezza d'onda del filtro 1310/1550nm è basato sulla tecnologia di sottili pellicole in condizioni ambientali stabile del filtro. I dispositivi combinano o separano la luce alla lunghezza d'onda differente in un'ampia lunghezza d'onda. Offrono la perdita di inserzione molto bassa, la dipendenza bassa di polarizzazione, l'alto isolamento e la stabilità ambientale eccellente. L'alto potere che tratta la capacità può essere raggiunto attraverso l'elaborazione unica della treccia ed il rivestimento dell'AR di alta qualità. Queste componenti sono state utilizzate estesamente negli amplificatori di Raman, di EDFAs, nelle reti di WDM e negli strumenti ottici della fibra.
Il WDM è basato sulla tecnologia di sottili pellicole collaudata del folter. Questo WDM è ampiamente usato nel sistema delle comunicazioni ottiche della fibra e in EDFA dove le bande di funzionamento piane e vaste sono necessarie.
2.Features:
Vasta banda di funzionamento
Alto isolamento di Manica
Perdita di inserzione bassa
Alte affidabilità e stabilità
3.Applications:
EDFA
FTTH
Sistema di CATV
Sistema di WDM
Applicazioni
Reti di Access
Sistemi di WDM della metropolitana
Sistemi di WDM della lunga distanza
Reti di aziende
Specifiche
| Oggetto | Unità | Parametri |
| Gioco di Manica | Gigahertz | 200 |
| Lunghezza d'onda | C- o il ITU della L-banda incanala 186,6 in 196,1 THz | |
| Passband | Gigahertz | ≥+/- 33 |
| Ondulazione del passband della trasmissione | dB | ≤0.3 |
| Perdita di inserzione della trasmissione | dB | ≤1.0 |
| Ondulazione del passband di riflessione | dB | ≤0.2 |
| Perdita di inserzione di riflessione | dB | ≤0.4 |
| Isolamento della trasmissione (canale di registrazione) | dB | ≥30 |
| Isolamento della trasmissione (canale non registrazione) | dB | ≥50 |
| Isolamento di riflessione | dB | ≥13 |
| Perdita del dipendente di polarizzazione | dB | ≤0.2 |
| Dispersione di modo di polarizzazione | ps | ≤0.2 |
| Direzionalità | dB | ≥50 |
| Attenuazione di riflessione | dB | ≥45 |
| Trattamento ottico di potere | Mw | ≥500 |
| Carico di tensione | N | ≥5 |
| Gamma di temperatura di funzionamento | -5 - 70 | |
| Gamma di temperature di stoccaggio | -40 - +85 0C | |
| Tipo della fibra | SMF-28e | |
| Dimensione del pacchetto | millimetro | 5,5 x 34mm |
Nota: Tutte le specifiche sono basate sui dispositivi senza connettori e sono garantite più
lunghezza d'onda, polarizzazione e temperatura.
Disegno di dimensioni (millimetri)
Diagramma spettrale (dB)
Informazioni di ordinazione
| Prodotto | Frequenza di Manica | Metropolitana | Lunghezza della fibra | Connettore |
| 200G | Griglia del ITU | fibra 1=250um | 1=0.5+/-0.1m | connettore 0=No |
| Filtro da DWDM | In C-banda | fibra 2=900um | 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
