Dettagli:
|
| Nome di prodotto: | la fibra ottica DWDM del cavo FC di 2.0mm aggiunge la lunghezza d'onda della fibra 1470nm del singol | tipo di modo: | 9/125um |
|---|---|---|---|
| Diametro del cavo: | 2.0mm | Perdita di inserzione: | dB del ≤ 2,5 |
| Tipo del connettore: | FC | Lunghezza d'onda: | 1470-1610nm |
| Ondulazione del Passband: | ≤0.30dB | Attenuazione di riflessione: | ≥45dB |
| Derectivity: | ≥50dB | Applicazione: | Collegamenti di CATV, rete di WDM, reti di PON |
| Evidenziare: | wdm di fibra ottica di 2.0mm,multiplexor di fibra ottica 1470nm |
||

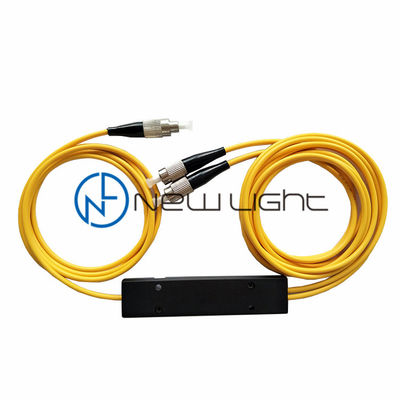

Nome di prodotto a fibra ottica di WDM

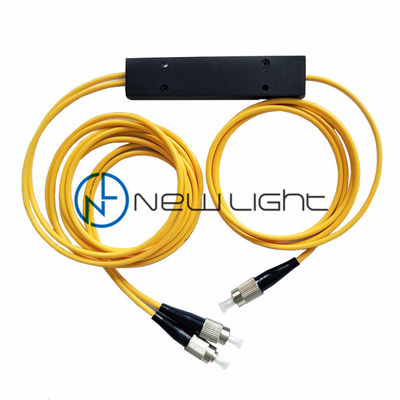

lunghezza d'onda monomodale della fibra 1470nm DWDM di 2.0mm del multiplexor a fibra ottica di Aggiungere-goccia del cavo FC
Descrizione a fibra ottica di WDM
La progettazione del sistema di comunicazione è differente e la larghezza dell'intervallo fra ogni lunghezza d'onda è inoltre differente.
Secondo il gioco di canale differente, il WDM può essere suddiviso in CWDM (Wavelength Division Multiplexing rado) e in DWDM (Wavelength Division Multiplexing denso).
L'intervallo del canale di CWDM è 20nm e l'intervallo del canale di DWDM proviene da 0.2nm a 1.2nm, in modo da riguardante DWDM, CWDM è chiamato la tecnologia rada del Wavelength Division Multiplexing.
Nelle comunicazioni a fibra ottica, il Wavelength Division Multiplexing (WDM) è una tecnologia che multiplexa una serie di segnali portanti ottici su una singola fibra ottica usando le lunghezze d'onda differenti (cioè, colori) di laserlight.
Il WDM del Wavelength Division Multiplexing (Wavelength Division Multiplexing) è di combinare segnali portanti ottici di lunghezza d'onda due o più differenti (informazioni varie di trasporto) all'estremità d'invio tramite un multiplexor (anche chiamato un multiplexor) e la tecnologia della trasmissione nella stessa fibra ottica accoppiata alla linea ottica;
al lato sbagliato, i trasportatori ottici di varie lunghezze d'onda sono separati da un demoltiplicatore (anche chiamato un demoltiplicatore o demoltiplicatore) ed allora separato dall'ottico il ricevitore esegue la trasformazione ulteriore per ristabilire il segnale originale. Questa tecnica simultaneamente di trasmissioni i segnali ottici due o delle lunghezze d'onda differenti nella stessa fibra ottica è chiamato Wavelength Division Multiplexing
Applicazione a fibra ottica di WDM
Caratteristica a fibra ottica di WDM
Parametro a fibra ottica di WDM
| Parametri | 1x2 | 1x4 | 1x8 | 1x16 | |
| Lunghezza d'onda concentrare (nanometro) | ITU, ITU+1 | ||||
| Passband (nanometro) | ITU±6.5 | ||||
| Lunghezza d'onda di funzionamento (nanometro) | 1460~1620 o 1260~1620 | ||||
| Spazio di Manica (nanometro) | 20 | ||||
| Tipo della fibra | SMF-28e o cliente specificato | ||||
| L'IL (dB) (grado di P/A) | 0.7/1.0 | 1.4/1.7 | 2.0/2.5 | 2.5/3.0 | |
| Isolamento (dB) | A canale adiacente | 30 | |||
| Manica Non adiacente | 50 | ||||
| Ondulazione (dB) | 0,3 | 0,4 | 0,5 | 0,5 | |
| PDL (dB) | 0,2 | ||||
| PMD (ps) | 0,1 | ||||
| RL (dB) | 45 | ||||
| Direzionalità (dB) | 50 | ||||
| Potere ottico massimo (Mw) | 500 | ||||
| Temperatura di funzionamento (℃) | -40~85 | ||||
| Temperatura di stoccaggio (℃) | -40~85 | ||||
| Pacchetto compatto della SCATOLA (millimetro) | 100*80*10 | 140*115*18 | |||
| Pacchetto di LGX | 1U, 2U | ||||
| 19' “pacchetto del supporto di scaffale | 1U |
||||
modulo di 1×N CWDM Mux/Demux
| OADM | |||||||
| ITU | Numero di canali | Tipo di applicazione | Lunghezza d'onda centrale | Diametro della fibra | Lunghezza della fibra |
Connettore
|
|
|
1=100G 2=200G |
Canali 4=4 Canali 8=8 Canali 16=16
|
M=Mux D=DeMux |
41=1410nm 43=1430nm 45=1450nm 47=1470nm 49=1490nm 51=1510nm |
1=250um |
05=0.5m |
0=None |
FQA:
1. Q: Siete un produttore?
A: sì, siamo un produttore a Shenzhen, Cina
2. Q: Che cosa è il vostro MOQ?
A: MOQ può essere pc 1, ma non suggeriamo di ordinare i pc 1 perché il costo sarà più alto, di modo che il prezzo sarà superiore al vostro bilancio.
3. Q: Che cosa è il prezzo?
A: Il prezzo è secondo la vostra quantità. Dopo che ci lasciate conoscere la vostra quantità, offriremo il nostro migliore prezzo per voi. Le grandi quantità otterranno molto un prezzo competitivo.
4. Q: Potete citare il prezzo di CATENA DELL'OROLOGIO?
A: sì possiamo, ma dovuto la dimensione ed il peso non è grande, la maggior parte è la consegna da aria, DHL, TNT, UPC, FEDEX, ecc. Così difficile fare prezzo di CATENA DELL'OROLOGIO. Il migliore modo è di lasciarci conoscere le vostre specifiche dettagliate e la quantità, offriremo il trasporto con il prezzo dei prodotti per il vostro riferimento.
Abbiamo molto un prezzo competitivo che spedisce in avanti. Se la vostra quantità è grande e ci sono dozzine di contenitori di cartone, possiamo capire il trasporto dal mare per il vostro riferimento.
Il prezzo di EXW o il prezzo di CFR sarà migliore. Potete contattarci per più soluzione se avete bisogno di.
5. Q: Come è la vostra qualità?
A: La nostra produzione è secondo l'IEC, produzione standard di Europa, quasi chiusa all'officina senza polvere. Attrezzatura di produzione e attrezzature per il controllo di qualità importate. Particolarmente attrezzatura di MTP Daisi.
Tutti i prodotti sono prova di 100% prima della consegna.
6. Q: Che cosa è il vostro termine d'esecuzione?
A: Abbiamo tre fabbriche in Cina. Una fabbrica per produzione del cavo a fibre ottiche, due fabbriche per il cavo di toppa, SpA, ODF, adattatore, attenuatori, ecc.
Per il cavo di toppa a fibra ottica, il termine d'esecuzione può essere 2 -3 giorni lavorativi per 5000 pc. prodotti che regolari abbiamo in azione. Possiamo occuparci degli ordini urgenti per voi. Per più informazioni, potete sentireti libero per contattarci.
7. Q: Che cosa è la vostra garanzia?
A: per il cavo di toppa, abbiamo 2 anni di garanzia dalla consegna, ma soltanto responsabile di danno non artificiale. Per danno artificiale, possiamo ripararlo per voi gratis, ma il trasporto sarà pagato dal vostro lato.
8. Q: Che cosa è il vostro imballaggio?
A: Stiamo usando un pacchetto internazionale dell'esportazione. ha attaccato un certo imballaggio dei prodotti differenti per il vostro riferimento. Anche possiamo stampare il vostro logo sull'imballaggio
9. Q: Potete fare OEM/ODM?
A: sì, possiamo. Siamo un produttore, tutti i prodotti accettiamo l'OEM /OD M. che possiamo firmare l'accordo di non divulgazione.
10. Q: Posso avere un campione?
A: Dipende da quali prodotti, per l'adattatore, l'attenuatore, il cavo di toppa, treccia, noi può fornire un campione per voi gratis. Ma trasporto rimborsato dal vostro lato.
Per i grandi prodotti del valore, non possiamo offrirlo gratis, tassa del campione ed il trasporto rimborsato in primo luogo dopo che avete ordinato, la tassa del campione sarà restituito.
11. Q: Come posso ordinare?
A: 1. invii la posta noi o invii l'indagine. conosciamo il nome di prodotto, le specifiche dettagliate, la quantità. Fornisca il vostro ricevono l'indirizzo se ci avete bisogno di di capire il trasporto per voi.
2. Dopo che conosciamo i vostri requisiti, offriremo il nostro migliore prezzo per voi, con termine d'esecuzione. Il prezzo è secondo la vostra quantità.
3. Quando accettate la citazione, faremo una fattura pro forma con il nostro conto bancario.
4. Sistemeremo la produzione per voi dopo che abbiamo ricevuto il pagamento.
5. Prima che la consegna confermiamo ancora le informazioni di ricezione con voi .and invierà il numero di inseguimento voi dopo la consegna.
6. Proveremo il nostro meglio per soddisfare le vostre richieste della cooperazione a lungo termine.
12. Q: Che cosa il vostro termine di pagamento?
A: T/T, Western Union, Paypal, MoneyGram immediatamente. Per i grandi importi, può in anticipo il deposito di 50%, equilibrio di 50% pagato prima della consegna.
