Dettagli:
|
Nome di prodotto: | Cavi della toppa di FOA | Connettore: | SC UPC LC APC |
---|---|---|---|
Tipo della fibra: | Duplex | Lunghezza: | qualsiasi lunghezza |
Perdita di inserzione: | ≤0.3dB | Lunghezza d'onda: | 1310nm/1550nm |
Controllo di qualità: | prova di 100% prima della spedizione | Attenuazione di riflessione: | ≥50dB |
Polacco: | UPC ed APC | Fabbrica reale: | sì |
Applicazione: | Rete di FTTH FTTB FTTX | ||
Evidenziare: | cavi della toppa di FOA 1550nm,Cavi della toppa di FOA di LC/APC,La FOA del singolo modo OS2 cabla |

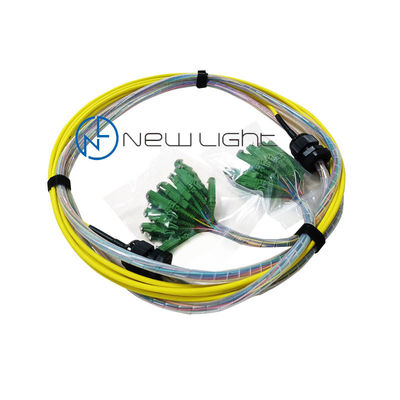

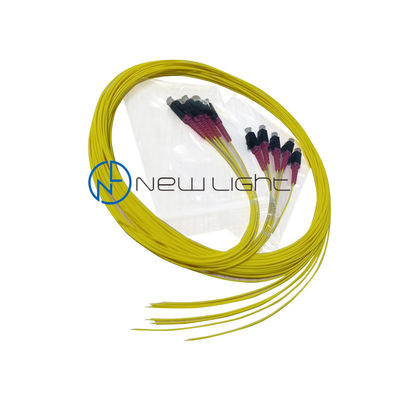

singoli cavi misti della toppa di FOA di modo 50/125um LC/APC di 9/125um OS2
I cavi standard della toppa della fibra delle FO da molte piante del cavo usano un tipo di connettore e dell'attrezzatura un altro, per esempio STs su una pianta del cavo e su un LCS misti sull'attrezzatura, potete avere bisogno di di immagazzinare i cavi ibridi della toppa con differenti connettori su ogni estremità per fare il collegamento. Per le reti monomodali, i connettori devono anche avere l'estremità finita adeguata del puntale, o PC o ultra la lucidatura del PC per la maggior parte dei sistemi o i collegamenti inclinati del PC (APC) per gli più alti sistemi o quelli della velocità che portano SONO video. Non mescoli i connettori dell'APC e del PC come che possano danneggiarli! Il codice colore di TIA 568 per i corpi e/o gli stivali del connettore è beige per fibra mista eccetto l'acqua per fibra laser-ottimizzata, blu per fibra monomodale e verde per i connettori dell'APC (PC ad angolo).
Riferimenti di norma/approvazioni dei cavi della toppa di FOA
Il LC risponde alla norma 61754-20 di IEC
Lo Sc risponde alla norma 61754-4 di IEC
Caratteristiche dei cavi della toppa di FOA
• Puntali di biossido di zirconio di alta qualità.
• Buone ripetibilità ed intercambiabilità.
• LC, Sc, st, FC, LSH, MTRJ, connettori della MU
sia disponibile.
• Ignifugo, irregolare e durevole
rivestimento.
• Stampando gli aiuti per chiarire e riconoscere
cavi differenti.
• OS2, OM4, OM3, OM2, OM1, OM5 sono
disponibile.

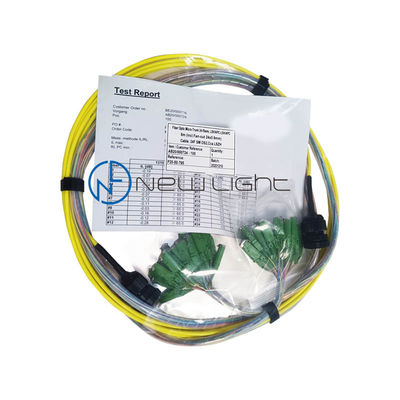

• Fabbrica terminata e provata
fronte di perdita di inserzione, di attenuazione di riflessione e dell'estremità.
Caratteristica tecnica dei cavi di toppa a fibra ottica
Caratteristiche fisiche | Descrizione |
Il connettore scrive l'estremità A | LC/SC/ST/FC/LSH/MU/MTRJ |
Il connettore scrive l'estremità B | LC/SC/ST/FC/LSH/MU/MTRJ |
Tipo polacco | SMF: UPC-UPC; UPC-APC; APC-UPC; APC-APC; MMF: UPC-UPC |
Puntale del connettore | Zircomia ceramico |
Diametro del cavo | Duplex: 2.0/3.0mm; Simplex: 0.9/2.0/3.0mm |
Intercambiabilità | ≤ 0.2dB |
Curvatura minima Radlus |
SMF: 10mm; MMF: 7.5mm/15mm |
Caratteristiche meccaniche dei cavi di toppa a fibra ottica
Tipo della fibra | OS2/OM5/OM4/OM3/OM2/OM1 |
Numero di fibre | Duplex /Simplex |
Rivestimento del cavo | PVC (Riser/OFNR) /LSZH/Plenum (OFNP) |
Colore del rivestimento | OM1/OM2: Arancia; OM3/OM4: Acqua; OM5: Verde di calce; OS2: Giallo |
Grado della fibra | OM5/OM4/OM3/OM2: Pieghi insensibile; OM1: G.651 |
Caratteristiche ottiche dei cavi di toppa a fibra ottica
Perdita di inserzione del connettore | LC/SC/ST/FC/LSH/MU/MTRJ≤0.3dB |
Attenuazione di riflessione del connettore | SMF: UPC≥50, APC≥60 (LC/SC/ST/FC/MU/MTRJ), UPC≥55, APC≥75 (LSH) MMF: UPC≥30 (LC/SC/ST/FC/LSH/MU), UPC≥35 (MTRJ) |
Attenuazione a 1310nm | 0.36dB/km |
Attenuazione a 1550nm | 0.22dB/km |
Attenuazione a 850nm | 3.0dB/km |
Attenuazione a 1300nm | 1.0dB/km |
Caratteristiche ambientali
Temperatura di funzionamento | -20~70℃ |
Temperatura di stoccaggio | -40~80℃ |
Come ordinare i cavi di toppa a fibra ottica
1. Tipo del connettore: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo di modo: singolo modo (UPC ed APC)/multi modo (PC)
3. diametro del cavo: 0,9/2,0/3,0 millimetri (possa ha personalizzato l'altro diametro)
4. materiale di rivestimento: PVC/LSZH
5. numero di fibre: il centro il centro/24core/48 il centro/96 del duplex/semplice/4 centri/6core/8 centri /12 ecc
6. tipo di cavo: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. lunghezza del cavo di toppa: secondo il vostro requisito
Il connettore 8.MPO/MTP dovrebbe lasciarci conoscere quali metodo (tipo di A/tipo /C di tipo B), maschio o femmina, numero di fibre (4/8/12/16/24/32 di fibra)
FQA:
1. Q: Siete un produttore?
: sì, siamo un produttore a Shenzhen, Cina
2. Q: Che cosa è il vostro MOQ?
: MOQ può essere pc 1, ma non suggeriamo di ordinare i pc 1 perché il costo sarà più alto in modo che il prezzo sia superiore al vostro bilancio.
3. Q: Che cosa è il prezzo?
: Il prezzo è secondo la vostra quantità. Dopo che ci lasciate conoscere la vostra quantità, offriremo il nostro migliore prezzo per voi. Le grandi quantità otterranno un prezzo competitivo stesso.
4. Q: Potete citare il prezzo di CATENA DELL'OROLOGIO?
: sì possiamo, ma dovuto la dimensione ed il peso non è grande, più sono la consegna da aria, DHL, il TNT, il UPC, FEDEX, ecc. Così difficile fare prezzo di CATENA DELL'OROLOGIO. Il migliore modo è di lasciarci conoscere le vostre specifiche dettagliate e la quantità, offriremo il trasporto con il prezzo del prodotto per il vostro riferimento.
Abbiamo uno spedizioniere stesso di trasporto di prezzo competitivo. Se la vostra quantità è grande e ci sono dozzine di contenitori di cartone, possiamo capire il trasporto dal mare per il vostro riferimento.
Il prezzo di EXW o il prezzo di CFR sarà migliore. Potete contattarci per più soluzione se avete bisogno di.
5. Q: Come è la vostra qualità?
: La nostra produzione è secondo l'IEC, produzione standard di Europa, quasi chiusa all'officina senza polvere. Attrezzatura di produzione e attrezzature per il controllo di qualità importate. Particolarmente attrezzatura di MTP Daisi.
Tutti i prodotti sono prova di 100% prima della consegna.
6. Q: Che cosa è il vostro termine d'esecuzione?
: Abbiamo tre fabbriche in Cina. Una fabbrica per produzione del cavo a fibre ottiche, due fabbriche per il cavo di toppa, SpA, ODF, adattatore, attenuatori, ecc.
Per il cavo di toppa a fibra ottica, il termine d'esecuzione può essere 2 -3 giorni lavorativi per 5000 pc. prodotti che regolari abbiamo in azione. Possiamo occuparci di un ordine urgente per voi. Per più informazioni, potete sentireti libero per contattarci.
7. Q: Che cosa è la vostra garanzia?
: per il cavo di toppa, abbiamo 2 anni di garanzia dalla consegna, ma soltanto responsabile di danno non artificiale. Per danno artificiale, possiamo ripararlo per voi gratis, ma il trasporto sarà pagato dal vostro lato.
8. Q: Che cosa è il vostro imballaggio?
: Stiamo usando un pacchetto internazionale dell'esportazione. allegato un certo imballaggio dei prodotti differenti per il vostro riferimento. Anche possiamo stampare il vostro logo sull'imballaggio
9. Q: Potete fare OEM/ODM?
: sì, possiamo. Siamo un produttore, tutti i prodotti accettiamo l'OEM /ODM. possiamo firmare l'accordo di non divulgazione.
10. Q: Posso avere un campione?
: Dipende da quali prodotti, per l'adattatore, l'attenuatore, il cavo di toppa, treccia, noi può fornire un campione per voi gratis. Ma trasporto rimborsato dal vostro lato.
Per i grandi prodotti del valore, non possiamo offrire gratis, la tassa del campione ed il trasporto rimborsati in primo luogo. dopo che avete ordinato, la tassa del campione sarà restituita.
11. Q: Come posso ordinare?
: 1. invii la posta noi o invii l'indagine. conosciamo il nome di prodotto, le specifiche dettagliate, la quantità. Fornisca vostro per ricevere l'indirizzo se ci avete bisogno di di capire il trasporto per voi.
2. Dopo che conosciamo i vostri requisiti, offriremo il nostro migliore prezzo per voi, con termine d'esecuzione. Il prezzo è secondo la vostra quantità.
3. Quando accettate la citazione, faremo una fattura pro forma con il nostro conto bancario.
4. Sistemeremo la produzione per voi dopo che abbiamo ricevuto il pagamento.
5. Prima che la consegna confermiamo per ricevere ancora le informazioni con voi .and invierà il numero di inseguimento voi dopo la consegna.
6. Proveremo il nostro meglio per soddisfare le vostre richieste della cooperazione a lungo termine.
12. Q: Che cosa il vostro termine di pagamento?
: T/T, Western Union, Paypal, MoneyGram immediatamente. Per i grandi importi, può in anticipo il deposito di 50%, equilibrio di 50% pagato prima della consegna.
