Dettagli:
|
| Connettore: | MPO/MTP | Tipo del connettore: | MPO/LC |
|---|---|---|---|
| Temperatura di funzionamento: | -40℃ ~ +80℃, 40~+85 | Perdita di inserzione: | Perdita ed elite standard |
| Tipo: | monomodale/misto | Garanzia: | 1 anno |
| Materiale: | Lega di alluminio e della plastica | Lunghezza d'onda: | 850nm/1310nm/1550nm |
| Capacità: | Sc 12core/LC massimo 24core massimo | ||
| Evidenziare: | LC al modulo della cassetta di MTP MPO,12 modulo della cassetta dell'elite MPO del centro,cassetta a fibra ottica dello Sc 850nm |
||

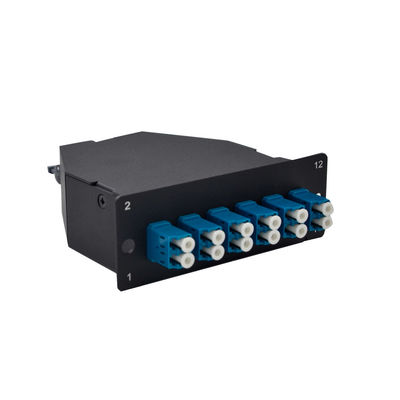

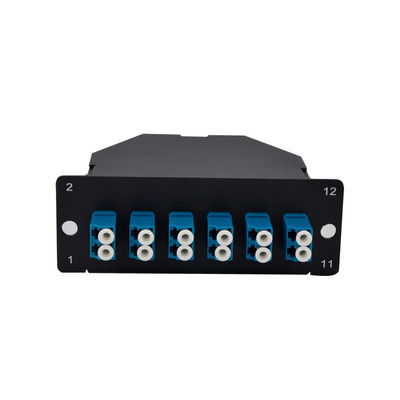

19 - tipo dello scaffale di pollice 12core un'elite LC modulo alla cassetta MPO/di MTP
Descrizione di prodotto:

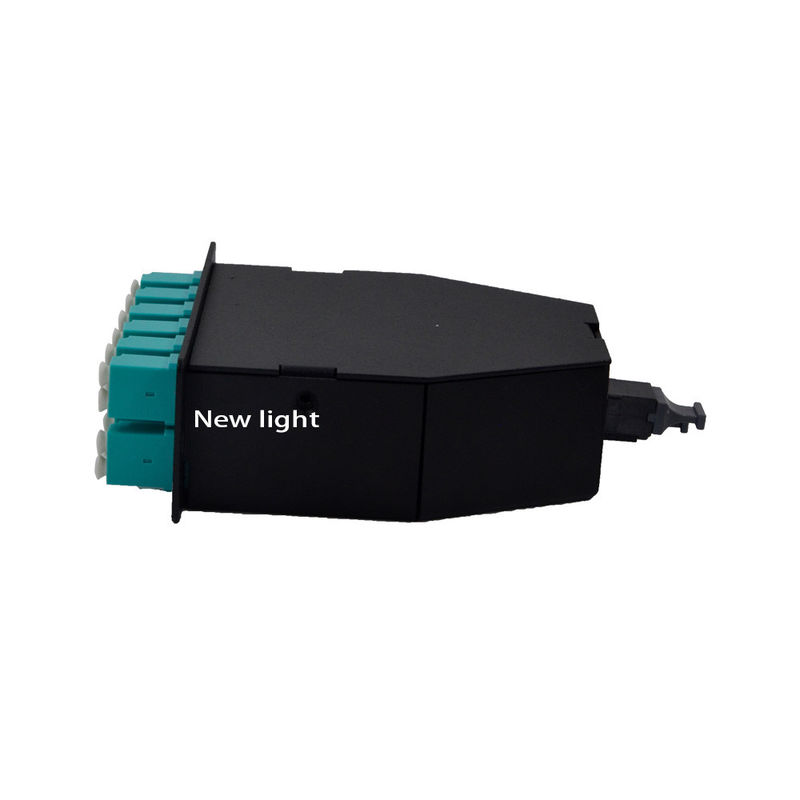

I nuovi moduli leggeri della cassetta della fibra di serie MTP® di FHD offrono 12 l'adattatore della fibra MTP® sulla parte posteriore delle unità dirette per collegare gli adattatori in duplex di LC sul campo anteriore della toppa, che collegano con le assemblee di cavo a fibre ottiche ad alta densità per le applicazioni multiple.
I connettori degli Stati Uniti Conec MTP® sono pienamente compatibili con le norme di MPO, raggiungenti i livelli di rendimento elevato una volta confrontati ai connettori generici di MPO.
Soluzione di interconnessione 10G-10G affinchè il cablaggio della spina dorsale di Data Center (MDA-HDA) e gestione del cavo massimizzino densità nello spazio dato
Il tipo A ed AF ha utilizzato come paio in un metodo A di due cassette
APPLICAZIONE
Rete della comunicazione dei dati
Rete di Access di sistema ottico
Canale della fibra della rete di deposito
Architetture ad alta densità
CARATTERISTICHE
Disponibile per l'interfaccia standard o con poche perdite di MPO/MTP®
Baionetta che chiude progettazione a chiave con il sigillamento IP68
Configurazioni altamente personalizzabili
Progettato con custodia di protezione, che compie il sigillamento ambientale IP67
Vantaggio:
1. il certificato dell'UL fa la leva di qualità è il meglio.
2. ricerca e sviluppo indipendenti, possono essere modificati secondo i requisiti di cliente
3. pacchetto dell'OEM disponibile, possiamo stampare il vostro logo colorato, stampa la vostra scatola dell'OEM, cartone dell'OEM
Le nuove cassette leggere tutte di MTP/MPO sono fatte con il cavo a fibre ottiche di Corning di alta qualità e sono disponibili nei modi della fibra dei variours: OM1 monomodale (9/125um) e misto (62.5/125um), OM3 misto (50/125um) ed altri. Queste cassette inoltre hanno molti porti a fibra ottica comuni del connettore disponibili, includendo: Connettori a fibra ottica di LC, di LC/APC, dello Sc, di SC/APC, di FC, di FC/APC e della st. Tutte le cassette di Fibertronics MTP/MPO possono essere fatte con i connettori maschii o femminili di MTP/MPO per essere adatti ai vostri bisogni.
La serie ad alta densità di FHD è una soluzione versatile nelle dimensioni multiple (1U/2U/4U) e negli stili per le spine dorsali, i centri dati e le applicazioni aziendali di costruzione, 1U fino a 96 fibre di LC.
Caratteristiche di prodotto:
• Progettazione modulare ad alta densità, fibra fino a 96 in 1U per utilizzazione efficiente.
• cassetta Pre-terminata per affidabilità migliore e spiegamento rapido.
• Connettori di rendimento elevato per raggiungere un bilancio ottico con poche perdite.
• I moduli del gioco & della spina permettono l'installazione veloce dei collegamenti multipli della fibra.
• Offerto in una vasta gamma di configurazioni di polarità e di prestazione.
• La fibra di corning compoliant alle norme di Telcordia, di EIA/TIA e di IEC.
| Numero di fibre | 12 / 24 | Modo della fibra | Μm OM3 50/125 |
| Front Connector Type | Duplex di 12 LC UPC | Tipo posteriore del connettore | maschio di 1x MPO UPC (appuntato) |
| Adattatore di MPO | Chiave fino alla chiave giù | Fibra di vetro | Corning ClearCurve® |
| Perdita di inserzione | MPO≤0.35 dB, dB LC≤0.2 | Attenuazione di riflessione | MPO≥20 dB, dB LC≥30 |
| Temperatura di funzionamento | 0°C a 70°C | Temperatura di stoccaggio | -40°C a 75°C |
| Dimensioni (HxWxD) | 1,38 ' x4.29 ' x4.64» (35x109x118 millimetri) | Applicazione | Corrispondendo per il tipo cassetta di AF |
Proprietà di prestazione:
| Front Connector | Duplex di LC/SC |
| Materiale della manica | Biossido di zirconio ceramico |
| Perdita di inserzione | Misto: Singolo modo di UPC ≤0.2dB: APC ≤0.3dB UPC ≤0.2dB |
| Attenuazione di riflessione | Misto: Singolo modo di UPC ≥30dB: APC ≥60dB UPC ≥50dB |
Illustrazione di polarità:
In tutta l'installazione, è importante assicurarsi che il trasmettitore alle partite di un'estremità il ricevitore corrispondente all'altra estremità. Il FS fornisce una serie di soluzioni intelligenti che possono aiutarvi a dirigere ed ottimizzare la vostra rete e la sua connettività.
