Dettagli:
|
Connettore: | SC | colore: | Cavo grigio, connettore verde |
---|---|---|---|
modalità: | singolo modo | separatore: | 1X16 |
Diametro cavo: | 0.9mm | nome: | sdoppiatore di fibra ottica, cavo |
Evidenziare: | Fibra ottica Splitter PLC,separatore della fibra di singolo modo |

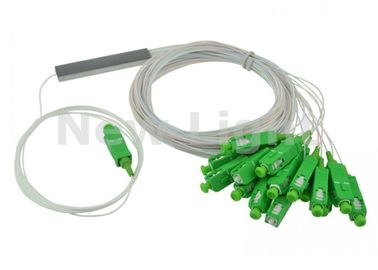

Separatore ottico dello SpA del separatore FTTH della fibra di singolo modo dello SpA E-Gpon dello Sc APC 1X16, mini separatore del plc di 0.9mm
1. Specifiche
Porti | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 | |
Lunghezza d'onda di funzionamento (nanometro) | 1260~1650 | ||||||
Perdita di inserzione (dB) | Massimo (P/S) | 3.8/4.0 | 7.1/7.3 | 10.2/10.5 | 13.5/13.7 | 16.5/16.8 | 20.5/21.0 |
Uniformità di perdita (dB) | Massimo | 0,6 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 |
PDL (dB) | Massimo | 0,15 | 0,15 | 0,25 | 0,3 | 0,3 | 0,3 |
Attenuazione di riflessione (dB) | Min | UPC: 50 APC: 55 | |||||
Direzionalità (dB) | Min | 55 | |||||
Fibra standard dell'input | Fibra insensibile della curvatura MP singola (ITU G.657A) | ||||||
Fibra standard dell'uscita | Fibra insensibile del nastro della curvatura MP (ITU G.657A) | ||||||
Colore standard dell'uscita | Blu, arancio, verde, Brown, Grey, bianco, rosso, il nero (TIA/EIA 598-B) | ||||||
Max. Optical Power (Mw) | 300 | ||||||
Gamma di umidità (rh) | 5%~85% | ||||||
Temperatura di funzionamento (℃) | -40~+85 | ||||||
Temperatura di stoccaggio (℃) | -40~+85 | ||||||
Opzioni del connettore | FC/SC/LC/ST/MU | ||||||
Opzioni d'imballaggio | » Nudo/23" di Device*Mini Tube*ABS Module*LGX Box*19 Scaffale-supporto | ||||||
*Telcordia GR-1221-CORE&G-1209-CORE compiacente. |
Applicazione:
* lan & WAN & CATV ottici
* progetto di FTTH & spiegamenti di FTTX
* trasmissione dei dati a banda larga di tasso del Alto-pezzo
* termini attivi del dispositivo
* strumenti di prova
* reti di comunicazione di fibra ottica
* reti di PON
* distribuzione del segnale ottico
Parametri:
Parametri | Specifiche | Unità | Osservazione |
Numero di Manica | 1×16 | ||
Lunghezza d'onda di operazione | 1280 ~ 1650 | nanometro | |
Perdita di inserzione | ≤17.4 | dB | |
Uniformità | ≤1.5 | dB | |
Perdita del dipendente di polarizzazione | 0,2 | dB | |
Attenuazione di riflessione | ≥50 | dB | |
Direzionalità | ≥55 | dB | |
Tipo della fibra | G657A | ||
Treccia | Input: 0,9 cavi di /2.0/3.0mm | ||
Connettore | SC/APC | N/A | <0> |
1,2 requisiti ambientali
Parametri | Specifiche | Unità | Osservazione |
Temperatura di funzionamento | -40 ~ +85 | °C | |
Temperatura di stoccaggio | -60 ~ +85 | °C |
|
