Dettagli:
|
| Nome del prodotto: | Fibra di fibra ottica di nanometro Hi1060 della circolatore di lunghezza d'onda di FC APC MP dal 128 | Tipo di connettore: | Connettori di FC APC |
|---|---|---|---|
| Tipo di modo: | singolo modo | PDL: | ≤0.2dB |
| restituire la perdita: | ≥ 50dB | Conversazione trasversale: | ≥ 45dB |
| Tipo di fibra: | Hi1060 | Porto numerico: | 3 porti |
| Applicazione: | Aggiungere-goccia che multiplexa, sensori della fibra, pompaggio bidirezionale, sistemi di trasmissi | Lunghezza d'onda: | 1280 - 1400 nanometro |
| Dimensione del pacchetto: | 34x8.4x8.4 (P1) millimetro | Diametro cavo: | 0.9mm |
| Lunghezza cavo: | Su misura | ||
| Evidenziare: | separatore della fibra di singolo modo,sdoppiatore di fibra ottica |
||

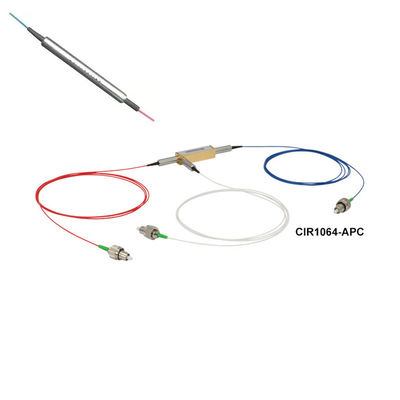

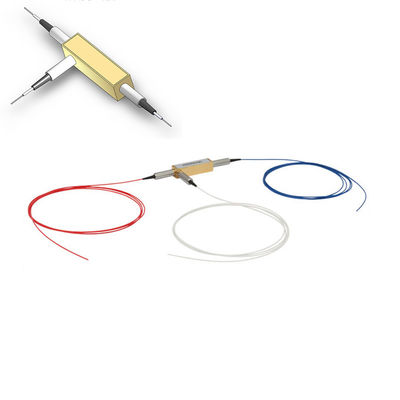

Nome di prodotto circolatore di fibra ottica
Fibra di fibra ottica di nanometro Hi1060 della circolatore di lunghezza d'onda di FC APC MP dal 1280-1400
Descrizione circolatore di fibra ottica
Che cosa è circolatore di fibra ottica
La funzione di una circolatore di fibra ottica è simile a quella di una circolatore di microonda.
È tre o più dispositivi del multiport dei porti. L'onda luminosa è trasmessa da un porto al porto sequenziale seguente con una perdita minima ma è bloccata da un porto al porto precedente.
Le circolatori ottiche in primo luogo sono state utilizzate nei sistemi delle Telecomunicazioni. Tuttavia, con la disponibilità delle circolatori a basso costo ed ad alto rendimento, inoltre sono utilizzate nei campi della rappresentazione e di percezione.
Una circolatore ottica è un dispositivo del tre-porto che permette che la luce viaggi in soltanto una direzione.
Le circolatori ottiche in primo luogo sono state utilizzate nei sistemi delle Telecomunicazioni per aumentare la capacità della trasmissione delle reti attuali. Utilizzando le circolatori ottiche in un sistema di trasmissione bidirezionale, la capacità è raddoppiata facilmente come indicato sotto.
Caratteristiche circolatori di fibra ottica
Alto isolamento & alta attenuazione di riflessione
Perdita di inserzione & PDL bassi
L'epossidico ottico del percorso libera
Applicazioni circolatori di fibra ottica
Specifiche circolatori di fibra ottica
| Oggetto | Unità | Parametri | |||
| Lunghezza d'onda di funzionamento | nanometro | 1064 | |||
| Larghezza di banda | nanometro | ±5 | ±10 | ±20 | ±30 |
| Isolamento | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| Inserzione Loss@Band, 23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| Attenuazione di riflessione | dB | ≥ 50 | |||
| Conversazione trasversale | dB | ≥ 45 | |||
| PDL | dB | ≤ 0,1 | |||
| Potere ottico massimo | Mw | ≤ 300 | |||
| Tipo della fibra | / | Hi1060 | |||
| Temperatura di operazione | 0C | 0~50 | |||
| Temperatura di stoccaggio | 0C | -40~85 | |||
| Dimensione del pacchetto | millimetro | 34x8.4x8.4 (P1) | |||
Nota:
2. Le specifiche sono conforme a cambiamento senza preavviso.
Dimensione circolatore di fibra ottica (millimetri)
Informazioni di fibra ottica di CirculatorOrdering (esempio: CIR-12210)
| CIR | □ | □ | □ | □ | □ |
| Lunghezza d'onda | Larghezza di banda | Tipo della fibra | Lunghezza della fibra | Tipo del connettore | |
|
1.1064nm |
1.±5nm |
fibra di 1.250μm |
1.0.5 +/- 0,1 m. |
connettore 0.No |
