Dettagli:
|
Materiale: | Metallo | tipo di modo: | singolo modo/multi modo |
---|---|---|---|
Tipo del connettore: | 3.0mm | Perdita di inserzione: | <0> |
Certificato: | CE, iso, RoHS | Attenuazione di riflessione: | DB di PC≥40 UPC≥50 APC≥60 |
Evidenziare: | connettori a fibra ottica 40db,connettori a fibra ottica di 2.0mm,connettore di lc della fibra mista 40db |

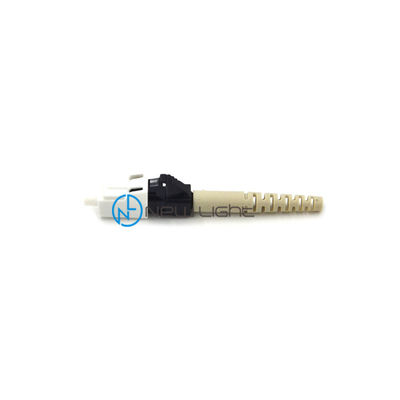

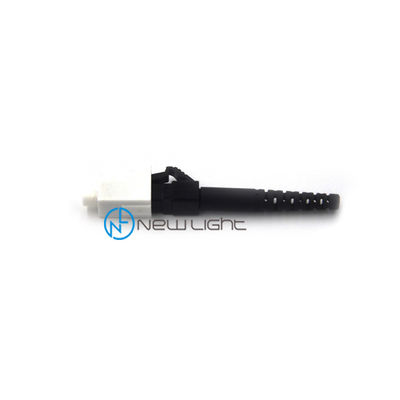

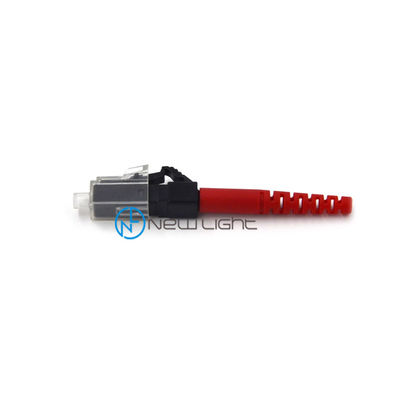

Connettore a fibra ottica del multi di modo angolo retto di LC SX 0.9mm 2.0mm 3.0mm
Il cavo di toppa a fibra ottica è una della maggior parte delle componenti comunemente usate nella rete a fibra ottica. fibra ottica
i cavi di toppa a volte inoltre è chiamato saltatore a fibra ottica o cavi a fibra ottica della toppa. generalmente là
sono due tipi di cavi di toppa a fibra ottica: cavi di toppa a fibra ottica di singolo modo e fibra ottica mista
cavi di toppa. qui il modo di parola significa il modo di trasmissione della luce a fibra ottica nella fibra ottica
il centro del cavo. il cavo di toppa a fibra ottica del modo solitamente singolo è con 9/125 di vetro di fibra ed è rivestimento giallo
il colore, cavo di toppa a fibra ottica del multi modo è con 50/125 o 62.5/125 di vetri di fibra ed è colore arancio.
Il LC è il questionario ridotto del connettore di Lucent, connettore del cavo di toppa della fibra di LC è una spinta e una struttura del fermo,
con l'abitazione di plastica ed il puntale ceramico 1.25mm accurato. Il tipo di LC è un genere popolare di piccola fibra della forma
il cavo di toppa ottico che riducono lo spazio e è densamente ampiamente usati per installazione.
Il connettore ottico di fibra ottica di lc è un dispositivo meccanico destinato per allineare i connettori a fibra ottica. Contiene la manica di interconnessione, quella tiene i due puntali insieme.
Gli adattatori a fibra ottica sono flangia scrivono in alloggio di plastica; Gli adattatori di singolo modo sono con la manica ceramica mentre gli adattatori della fibra mista sono con la manica bronzea.
Il connettore dell'APC è un tipo di connettore della fibra che minimizza il backreflection dovuto un 5° aangolo-polacco 15° applicato per concludere i fronti. Come illustrato nella seguente immagine.
i connettori Angolo-lucidati dovrebbero essere accoppiati soltanto ad altri connettori angolo-lucidati. Accoppiandosi ad un connettore lucidato non angolo causa la perdita di inserzione molto alta. I connettori generalmente angolo-lucidati hanno più alta perdita di inserzione che il contatto fisico diritto di buona qualità un.
«Ultra» i connettori di qualità possono raggiungere la riflessione posteriore comparabile ad un connettore ad angolo una volta collegati, ma un collegamento ad angolo mantiene la riflessione lombo-sacrale anche quando l'estremità dell'uscita della fibra è staccata.
i collegamenti Ad angolo-lucidati sono distinti visibilmente mediante l'uso di uno stivale verde di gommino di protezione, o di un corpo verde del connettore. Le parti sono identificate tipicamente aggiungendo «/APC» al nome.
Per esempio, un connettore ad angolo di FC può essere designato FC/APC, un connettore ad angolo di LC può essere designato LC/APC, ecc.
Il valore di attenuazione di riflessione per i connettori accoppiati dell'APC nel campo sarà tipicamente maggior del dB -65. Per un collegamento di UPC, è normalmente dB -55.
Quando i connettori sono unmated-tali porti inutilizzati in un'attenuazione di riflessione della struttura- di distribuzione di FTTP per i connettori dell'APC è il dB -65 o maggior, confrontato ai connettori di UPC che saranno nella vicinanza del dB 14.
Caratteristiche:
►Aderisce all'IEC 61754-20 e a TIA 604-2
►Perdita di inserzione bassa e riflessione posteriore
►La baionetta ha modellato l'alloggio per il termine facile
►Ente d'ottone nichelato
►Puntale ceramico di biossido di zirconio con rivestimento di qualità superiore del PC
►RoHS, PORTATA SvHC compiacente
Applicazioni:
►Reti locali
►Reti dell'elaborazione dei dati
►Applicazione di distribuzione
►Distribuzione dei locali
►Equipmen del laboratorio e della prova
Facilità d'uso
tipo del connettore | singoli modo/misto |
colore | blu/verde |
cavo | 0.9/2.0/3.0 |
Caratteristiche:
---Perdita di inserzione bassa e perdita di riflessione posteriore
---Superficie dell'estremità del puntale pre-a cupola
---Chiave di antirotazione di precisione
---Ente d'ottone nichelato
---Stivali di stile di Telcordia
---puntale ceramico di galleggiamento
Parametro
nome di prodotti | Connettore della st di fibra ottica ODM/dell'OEM 3.0mm per il cavo di toppa dell'interno di distribuzione |
tipo di modo | singolo modo/multi modo |
diametro del cavo | 0.9 /2.0 / 3,0 millimetri |
perdita di inserzione | ≤ 0.3dB (la perdita di inserzione bassa può essere ≤ 0.35dB) |
attenuazione di riflessione | dB ≥60 |
lunghezza d'onda | 1310/1550 |
materiale del puntale | Ceramico |
temperatura del operater | -40~ +85℃ |
OEM/ODM | accettabile |
garanzia | 3 anni dopo la consegna |
Termine di consegna | 2-15 giorni lavorativi (secondo la vostra quantità) |
più connettore per riferimento
Tipo del connettore | LC/SC/FC/FC/E2000/MPO /MTRJ /SMA |
Tipo di modo | singolo modo o misto |
Tipo di cavo | 0.9 / 2,0/3,0 millimetri |
Come ordinare
1. Tipo del connettore: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo di modo: singolo modo (UPC ed APC)/multi modo (PC)
3. diametro del cavo: 0,9/2,0/3,0 millimetri (possa ha personalizzato l'altro diametro)
4. materiale di rivestimento: PVC/LSZH
5. numero di fibre: il centro il centro/24core/48 il centro/96 del duplex/semplice/4 centri/6core/8 centri /12 ecc
6. tipo di cavo: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. lunghezza del cavo di toppa: secondo il vostro requisito
Il connettore 8.MPO/MTP dovrebbe lasciarci conoscere quali metodo (tipo di A/tipo /C di tipo B), maschio o femmina, numero di fibre (4/8/12/16/24/32 di fibra)
