Dettagli:
|
Applicazione: | Rete di FTTH FTTB FTTX, telecomunicazione, rete del centro dati, rete di MTP MPO | Tipo di fibra: | Monomodale o misto |
---|---|---|---|
Connettore: | MPO/MTP | Tipo di connettore: | MPO/LC/SC/FC/ST/MU, MPO, MTP, MPO-MPO/MPO-LC |
Temperatura di esercizio: | -40℃ ~ +80℃, 40~+85 | Perdita di inserzione: | Perdita ed elite standard |
Tipo: | Monomodale/misto | Garanzia: | 2 anni |
Materiale: | Lega di alluminio e della plastica | ||
Evidenziare: | modulo del casstte del mtp,quadro d'interconnessione della cassetta di mpo |

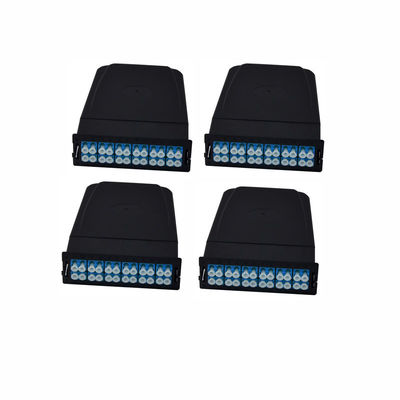

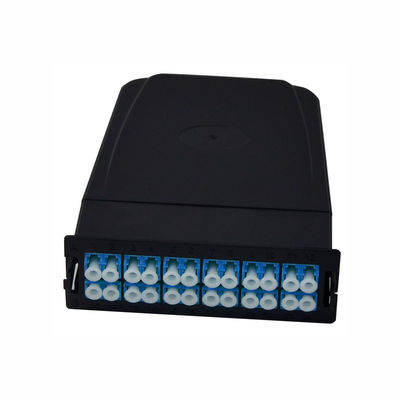

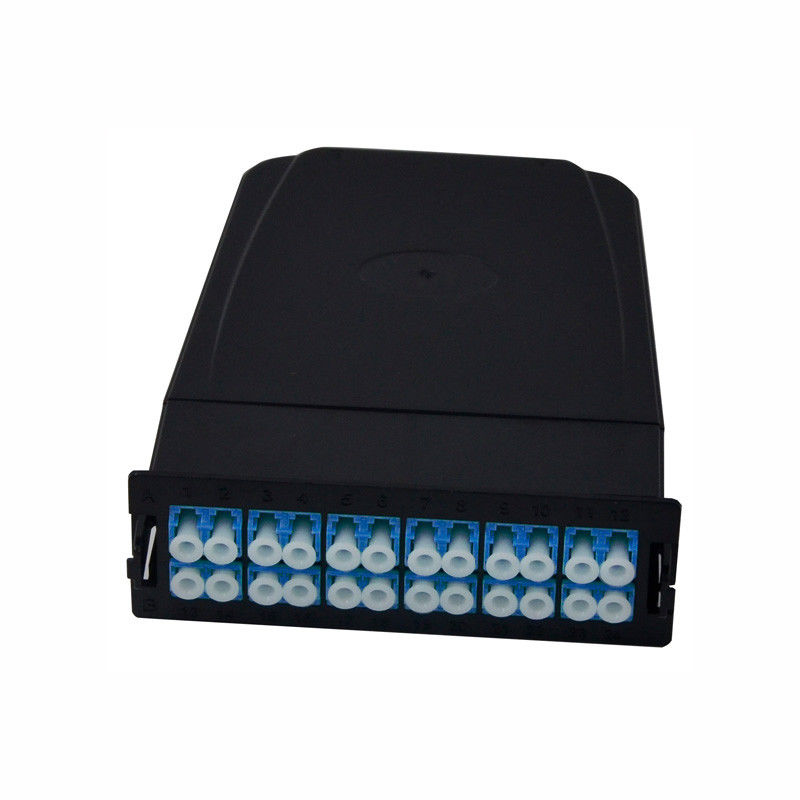

Connettore del mtp di mpo di OS2 12fiber e metodo standard A dell'adattatore di LC di mpo della cassetta duplex del mtp
Descrizione di prodotto:
Le cassette a fibra ottica di MTP* consistono degli adattatori pre-terminati dello Sc o di LC per rapido e facile
lo spiegamento nelle applicazioni ad alta densità e fornisce l'utilizzazione efficiente dello spazio dello scaffale e progetta la flessibilità. Questi
le cassette aderiscono a tutti i requisiti misti e monomodali del canale. Nuova fibra ottica della luce MTP*
Le cassette sono disponibili con una perdita di inserzione standard del canale di 0.75dB massimo e una perdita ottimizzata di massimo 0.5dB.
Le cassette offrono 12 adattatori della fibra MTP* sulla parte posteriore delle unità dirette per collegare il LC, lo Sc duplex, o il simplex in duplex
Adattatori dello Sc sul campo anteriore della toppa. Fornito di adattatori del duplex di LC, la cassetta alloggia una densità massima
di 24 fibre per complessivamente quattro cassette o di 96 fibre una volta incorporato in un 1 quadro d'interconnessione di RU. Alloggio dell'adattatore
i colori seguono lo schema di identificazione di colore suggerito TIA/EIA-568-C.3. Nuove cassette di fibra ottica della luce MTP*
interconnessione con le assemblee di cavo a fibre ottiche ad alta densità per collegamento rapido delle applicazioni del centro dati o della ripresa esterna.
Le nuove cassette della luce MTP/MPO sono tutte hanno fatto con il cavo a fibre ottiche di Corning di alta qualità e sono disponibili nei modi della fibra dei variours: OM1 monomodale (9/125um) e misto (62.5/125um), OM3 misto (50/125um) ed altri. Queste cassette inoltre hanno molti porti a fibra ottica comuni del connettore disponibili, includendo: Connettori di fibra ottica di LC, di LC/APC, dello Sc, di SC/APC, di FC, di FC/APC e della st. Tutte le cassette di Fibertronics MTP/MPO possono essere fatte con i connettori maschii o femminili di MTP/MPO per essere adatti ai vostri bisogni.
La serie ad alta densità di FHD è una soluzione versatile nelle dimensioni multiple (1U/2U/4U) e negli stili per le spine dorsali di costruzione, nei centri dati e nelle applicazioni aziendali, 1U fino a 96 fibre di LC.
Caratteristiche di prodotto:
• Progettazione modulare ad alta densità, fibra fino a 96 in 1U per utilizzazione efficiente.
• cassetta Pre-terminata per affidabilità migliore e spiegamento rapido.
• Connettori di rendimento elevato per raggiungere un bilancio ottico con poche perdite.
• I moduli del gioco & della spina permettono l'installazione veloce dei collegamenti multipli della fibra.
• Offerto in una vasta gamma di configurazioni di polarità e di prestazione.
• La fibra di corning compoliant alle norme di Telcordia, di EIA/TIA e di IEC.
Impari più, collegamento dei pls:
https://youtu.be/vq-AZxb1ab4
Numero di fibre | 12 / 24 | Modo della fibra | Μm OM3 50/125 |
Tipo anteriore del connettore | Duplex di 12 LC UPC | Tipo posteriore del connettore | maschio di 1x MPO UPC (appuntato) |
Adattatore di MPO | Chiave fino alla chiave giù | Fibra di vetro | Corning ClearCurve® |
Perdita di inserzione | MPO≤0.35 dB, dB LC≤0.2 | Attenuazione di riflessione | MPO≥20 dB, dB LC≥30 |
Temperatura di funzionamento | 0°C a 70°C | Temperatura di stoccaggio | -40°C a 75°C |
Dimensioni (HxWxD) | 1,38 '' x4.29 '' x4.64» (35x109x118 millimetro) | Applicazione | Corrispondendo per il tipo cassetta di AF |
Proprietà di prestazione:
Connettore anteriore | Duplex di LC/SC |
Materiale della manica | Biossido di zirconio ceramico |
Perdita di inserzione | Misto: Singolo modo di UPC ≤0.2dB: APC ≤0.3dB UPC ≤0.2dB |
Attenuazione di riflessione | Misto: Singolo modo di UPC ≥30dB: APC ≥60dB UPC ≥50dB |
Illustrazione di polarità:
In tutta l'installazione, è importante assicurarsi che il trasmettitore ad un'estremità abbini il ricevitore corrispondente all'altra estremità. Il FS fornisce una serie di soluzioni intelligenti che possono aiutarvi a dirigere ed ottimizzare la vostra rete e la sua connettività.
