Dettagli:
|
| tipo di modo: | singolo modo | Perdita di inserzione: | dB del ≤ 2,5 |
|---|---|---|---|
| Tipo del connettore: | SC/UPC | Nuber dei canali: | canale 8 |
| Lunghezza d'onda: | 1470-1610nm | Ondulazione del Passband: | ≤0.30dB |
| Attenuazione di riflessione: | ≥45dB | Derectivity: | ≥50dB |
| Tipo della fibra: | Corning SMF-28 ultra | ||
| Evidenziare: | wdm in fibra ottica,scatola di termine della fibra del supporto della parete |
||

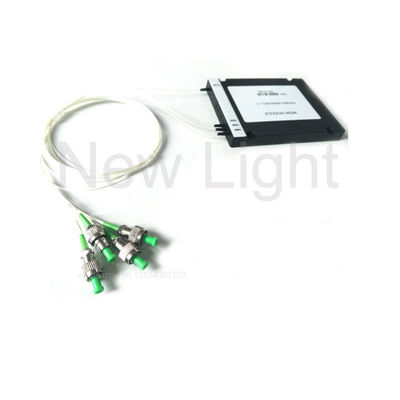

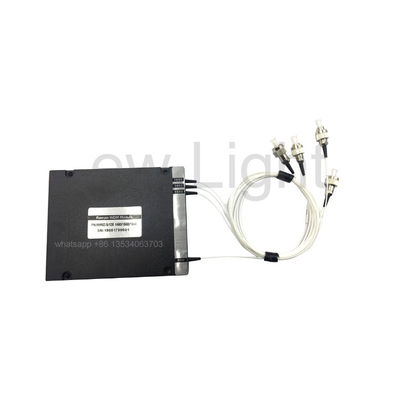

4 8 16 18 dispositivo 3 del filtrante di canale il mini FWDM ports il WDM del filtro per 1310 1490 1550
1 . Descrizione
I dispositivi di 1310/1490/1550 di WDM basati sulla tecnologia di sottili pellicole del filtro sono progettazione per indirizzare i requisiti specifici del mercato di FTTP. Le capacità d'imballaggio del dispositivo passivo e del forte rivestimento caratterizzano questi batuffoli con la prestazione ottica eccellente, la buona affidabilità e la dimensione ultra-compatta. Ci sono due tipi standard (tipo generale, tipo a banda larga) per rispondere alle esigenze differenti del cliente. E qualunque altra progettazione su misura è inoltre disponibile su richieste.
Applicazioni
Reti di Access
Sistemi di WDM della metropolitana
Sistemi di WDM della lunga distanza
Reti di aziende
Specifiche
| Oggetto | Unità | Parametri |
| Gioco di Manica | Gigahertz | 200 |
| Lunghezza d'onda | C- o il ITU della L-banda incanala 186,6 in 196,1 THz | |
| Passband | Gigahertz | ≥+/- 33 |
| Ondulazione del passband della trasmissione | dB | ≤0.3 |
| Perdita di inserzione della trasmissione | dB | ≤1.0 |
| Ondulazione del passband di riflessione | dB | ≤0.2 |
| Perdita di inserzione di riflessione | dB | ≤0.4 |
| Isolamento della trasmissione (canale di registrazione) | dB | ≥30 |
| Isolamento della trasmissione (canale non registrazione) | dB | ≥50 |
| Isolamento di riflessione | dB | ≥13 |
| Perdita del dipendente di polarizzazione | dB | ≤0.2 |
| Dispersione di modo di polarizzazione | ps | ≤0.2 |
| Direzionalità | dB | ≥50 |
| Attenuazione di riflessione | dB | ≥45 |
| Trattamento ottico di potere | Mw | ≥500 |
| Carico di tensione | N | ≥5 |
| Gamma di temperatura di funzionamento | -5 - 70 | |
| Gamma di temperature di stoccaggio | -40 - +85 0C | |
| Tipo della fibra | SMF-28e | |
| Dimensione del pacchetto | millimetro | 5,5 x 34mm |
Nota: Tutte le specifiche sono basate sui dispositivi senza connettori e sono garantite più
lunghezza d'onda, polarizzazione e temperatura.
Disegno di dimensioni (millimetri)
Diagramma spettrale (dB)
Informazioni di ordinazione
| Prodotto | Frequenza di Manica | Metropolitana | Lunghezza della fibra | Connettore |
| 200G | Griglia del ITU | fibra 1=250um | 1=0.5+/-0.1m | connettore 0=No |
| Filtro da DWDM | In C-banda | fibra 2=900um | 2=1.0+/-0.1m | 1=FC/UPC |
| 3=Others | 3=others | 2=FC/APC | ||
| 3=SC/UPC | ||||
| 4=SC/APC | ||||
| 5=LC |
