Dettagli:
|
Materiale: | Metallo | tipo di modo: | singolo modo/multi modo |
---|---|---|---|
Tipo del connettore: | 3.0mm | Perdita di inserzione: | <0> |
Certificato: | CE, iso, RoHS | Attenuazione di riflessione: | DB di PC≥40 UPC≥50 APC≥60 |
Evidenziare: | connettore del duplex di 3.0mm lc,Connettore misto semplice di lc |

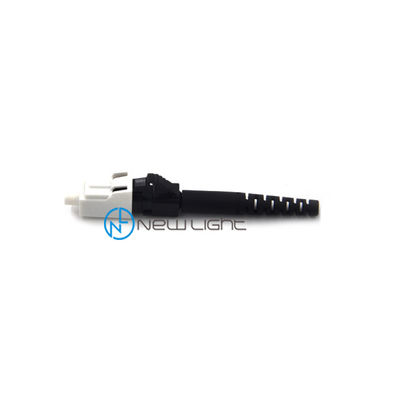

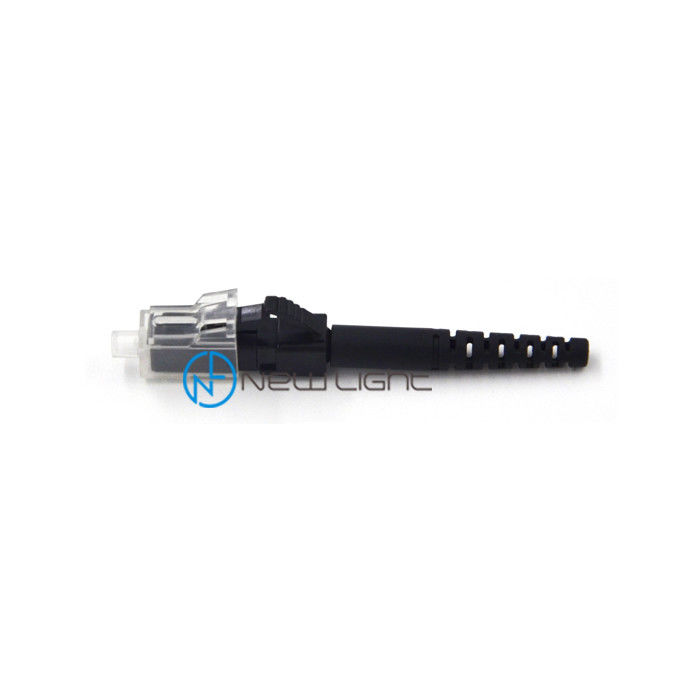

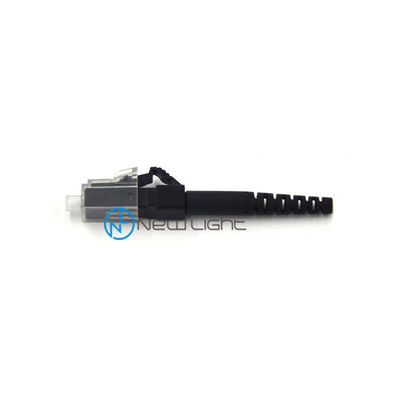

0.9 / connettore semplice del PC di 2,0/3.0mm/del duplex misto lc di fibra ottica
Il connettore di LC è stato sviluppato dalle nuove tecnologie leggere dell'ottica ed è un approccio più evolutivo a raggiungere gli scopi di un connettore di SFF (piccolo fattore forma).
Il connettore di LC utilizza le componenti tradizionali di un connettore del duplex dello Sc che ha i puntali ceramici indipendenti ed alloggi con la dimensione globale ridotta da a metà.
La famiglia di LC dei connettori comprende una progettazione semplice autonoma; ed il connettore duplex disponibile sia nel singolo modo che nelle tolleranze miste, interamente progettati facendo uso del fermo stile RJ.
Connettori di fibra ottica, è il saltatore ottico di fibra ottica di precisione di due conclusioni, bacino su secondo il mezzo trasmissivo può essere diviso ai nei saltatori monomodali e misti ottici basati a silicio comuni ed altro quale plastica per il mezzo trasmissivo di cavi di saltatore a fibra ottica, collegando le forme cape della struttura può essere diviso in: Cavi di saltatore di FC, saltatori dello Sc, cavi di saltatore della st, cavi di saltatore di LC, cavi di saltatore di MTRJ, cavi di saltatore di MPO, cavi di saltatore della MU, cavi di saltatore di SMA.
i connettori Angolo-lucidati dovrebbero essere accoppiati soltanto ad altri connettori angolo-lucidati. Accoppiandosi ad un connettore lucidato non angolo causa la perdita di inserzione molto alta. I connettori generalmente angolo-lucidati hanno più alta perdita di inserzione che il contatto fisico diritto di buona qualità un.
«Ultra» i connettori di qualità possono raggiungere la riflessione posteriore comparabile ad un connettore ad angolo una volta collegati, ma un collegamento ad angolo mantiene la riflessione lombo-sacrale anche quando l'estremità dell'uscita della fibra è staccata.
i collegamenti Ad angolo-lucidati sono distinti visibilmente mediante l'uso di uno stivale verde di gommino di protezione, o di un corpo verde del connettore. Le parti sono identificate tipicamente aggiungendo «/APC» al nome.
Per esempio, un connettore ad angolo di FC può essere designato FC/APC, un connettore ad angolo di LC può essere designato LC/APC, ecc.
Il valore di attenuazione di riflessione per i connettori accoppiati dell'APC nel campo sarà tipicamente maggior del dB -65. Per un collegamento di UPC, è normalmente dB -55.
Quando i connettori sono unmated-tali poichè inutilizzato porti in un'attenuazione di riflessione della struttura- di distribuzione di FTTP per i connettori dell'APC è dB -65 o maggior, confrontato ai connettori di UPC che saranno nella vicinanza del dB 14.
Caratteristiche:
Singoli modo e misto
Maniche di biossido di zirconio o maniche del bronzo fosforoso
Disponibile senza flange o con la flangia per il duplex, spazio di risparmio del pannello
Raduno JIS5974 e norma del bellcore GR-326
Soddisfacente rispetto a IEC874-14 & a IEC874-19
Tutto parte soddisfacente rispetto a ROHS
Perdita di inserzione bassa e perdita di riflessione posteriore
Stivali in vari colori
stivale di 0.9/2.0/3.0mm
t
Applicazioni:
Reti locali del ►
Reti di elaborazione dei dati del ►
Applicazione di distribuzione del ►
Il ► premette la distribuzione
Equipmen della prova e del laboratorio del ►
Facilità d'uso
tipo del connettore | singoli modo/misto |
colore | blu/verde |
cavo | 0.9/2.0/3.0 |
Caratteristiche:
---Perdita di inserzione bassa e perdita di riflessione posteriore
---Superficie dell'estremità del puntale pre-a cupola
---Chiave di antirotazione di precisione
---Ente d'ottone nichelato
---Stivali di stile di Telcordia
---puntale ceramico di galleggiamento
Parametro
nome di prodotti | Connettore della st di fibra ottica ODM/dell'OEM 3.0mm per il cavo di toppa dell'interno di distribuzione |
tipo di modo | singolo modo/multi modo |
diametro del cavo | 0.9 /2.0 / 3,0 millimetri |
perdita di inserzione | ≤ 0.3dB (la perdita di inserzione bassa può essere ≤ 0.35dB) |
attenuazione di riflessione | dB ≥60 |
lunghezza d'onda | 1310/1550 |
materiale del puntale | Ceramico |
temperatura del operater | -40~ +85℃ |
OEM/ODM | accettabile |
garanzia | 3 anni dopo la consegna |
Termine di consegna | 2-15 giorni lavorativi (secondo la vostra quantità) |
più connettore per riferimento
Tipo del connettore | LC/SC/FC/FC/E2000/MPO /MTRJ /SMA |
Tipo di modo | singolo modo o misto |
Tipo di cavo | 0.9 / 2,0/3,0 millimetri |
Come ordinare
1. Tipo del connettore: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo di modo: singolo modo (UPC ed APC)/multi modo (PC)
3. diametro del cavo: 0,9/2,0/3,0 millimetri (possa ha personalizzato l'altro diametro)
4. materiale di rivestimento: PVC/LSZH
5. numero di fibre: il centro il centro/24core/48 il centro/96 del duplex/semplice/4 centri/6core/8 centri /12 ecc
6. tipo di cavo: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. lunghezza del cavo di toppa: secondo il vostro requisito
Il connettore 8.MPO/MTP dovrebbe lasciarci conoscere quale metodo (tipo di A/tipo /C di tipo B), maschio o femmina, numero di fibre (4/8/12/16/24/32 di fibra)
