Dettagli:
|
Tipo del connettore: | MTP | tipo di modo: | MM/SM |
---|---|---|---|
Colore del cavo: | 8/12 | Diametro del cavo: | 3.0mm 0.9mm |
Lunghezza di cavo: | 15m/5m/10m | Perdita di inserzione: | ≤0.35dB |
Attenuazione di riflessione: | APC≥65dB; PC≥55 | ||
Evidenziare: | Cavo del tronco di Data Center MPO MTP,Cavo del tronco di polarità B MPO MTP,Cavo del tronco del PVC LSZH MPO MTP |

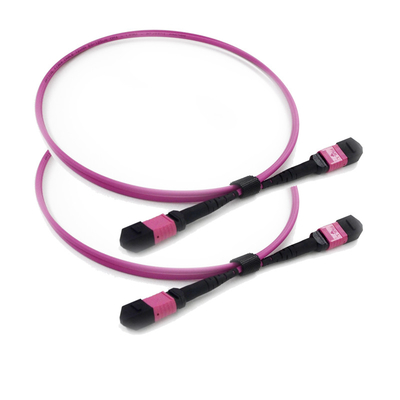

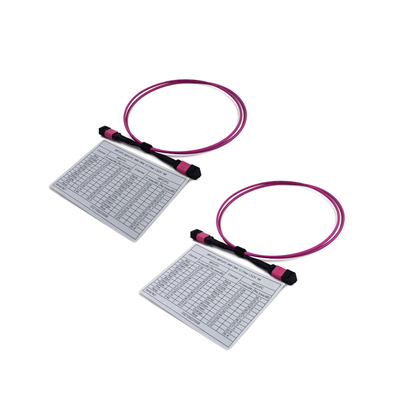

Su-chiave chiave bassa di polarità B dell'elite di perdita di inserzione 3.0mm sul cavo del tronco per Data Center
Panoramica di elite MTP/MPO - il LC smazza fuori
I cavi di MTP/MPO hanno connettori multiconduttori che forniscono la prestazione più costante e più affidabile una volta utilizzati nel cablaggio ad alta densità e con poche perdite, così stando bene ad una parte integrante di trasmissione dei dati 40G/100G nei grandi centri dati. Quindi, le norme di TIA definiscono tre tipi di cavi polarizzati di MTP: Il tipo A, il tipo B ed il tipo tipi di C. Different dei cavi di polarità di MTP possono avere applicazioni differenti. In questa esercitazione, pricipalmente introdurremo il tipo-b cavi di polarità MTP e le loro applicazioni. Per una guida completa di polarità dei cavi del FS MTP, potete riferirti alla polarità di comprensione della fibra di Libro Bianco.
Tipo-b panoramica di MTP/MPO del cavo
Il tipo-b significato del cavo di polarità MTP è di usare per agitare il connettore su entrambe l'estremità del cavo. Riferito a spesso come cavo di 40G MTP, il tipo-b cavo di MTP è estremamente versatile. Questo assemblaggio cavi può essere utilizzato per tappare direttamente fra i vostri ricetrasmettitori ottici di 40G QSFP+. Come potete vedere nel diagramma, questo cavo ha una polarità «lanciata» e provocherà una relazione di Pin 1 - di Pin 12. Ciò è estremamente utile perché le ottica 40G utilizzano le ottica parallele, significando invece di alternare Tx e Rx in un modello duplex, il porto assomiglierà al seguente diagramma.
Tipo-b categorie di MTP/MPO del cavo
Sulla base delle sue funzioni differenti, il tipo-b cavo di MTP può essere diviso in due categorie principali: Cavi del tronco di MTP e cavi di sblocco di MTP-LC. Secondo la natura del tronco dell'incavo MTP i cavi più ulteriormente sono divisi in femminile-femminile, nel femminile-maschio e nel maschio-maschio. Nel collegare le due ottica dei ricetrasmettitori di 40G SR4 QSFP+ parallelamente, soltanto il tipo femminile-femminile cavi di B MTP dovrebbe essere usato. Per i cavi dello sblocco di MTP-LC, i cavi femminili dello sblocco di MTP-LC ed i cavi dello sblocco del maschio MTP-LC sono disponibili.
Nota: I connettori di MTP possono essere divisi nel fermaglio e nel connettore maschio. Il fermaglio non ha perni di guida, mentre il connettore maschio ha due perni di guida. I collegamenti fra i connettori sono stati allineati precisamente rispetto al perno ed i due connettori di MTP collegati l'un l'altro devono essere maschio e femminile.
Informazioni di prodotti
Numero di fibre | 12 | Modo della fibra | 9/125μm |
Tipo 1 del connettore | LC | Type2 del connettore | Unterminated |
Modo della fibra | MP | Lunghezza di sblocco | 1.5m |
Lunghezza d'onda | 1310/1550nm | Materiale del rivestimento | PVC/LSZH |
Perdita di inserzione | ≤0.25dB | Intercambiabilità | ≤0.2dB |
Attenuazione di riflessione | ≥50dB | Vibrazione | ≤0.2dB |
Temperatura di funzionamento | -40~75°C | Temperatura di stoccaggio | -45~85°C |
Specificazione geometrica (soltanto ad interferometro 3D ha provato)
Tipo | Contrappeso di vertice (um) | Raggio di curvatura (millimetri) | Altezza di Feber (nanometro) | Contrappeso di angolo (°) |
2.5mm UPC | ≤50 | 10~25 | (- 50, +50) | Nessuno |
2.5mm APC | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
1.25mm UPC | ≤50 | 7~25 | (- 50, +50) | Nessuno |
1.25mm APC | ≤50 | 5~12 | (- 50, +50) | 8±0.2 |
Pakcing
Lo imballeremo dalla borsa di OPP e dal contenitore di cartone fuori. per proteggere le merci non sono danneggiati quando la consegna.
FQA
1. Q: Siete produttore?
: sì, siamo produttore a Shenzhen, Cina
2. Q: Che cosa è il vostro MOQ?
: MOQ può essere pc 1, ma non dobbiamo suggerire di ordinare i pc 1, perché il costo sarà più alto, di modo che il prezzo sarà superiore al vostro bilancio.
3. Q: Che cosa è il prezzo?
: Il prezzo è secondo la vostra quantità. Dopo che ci lasciate conoscere la vostra quantità, offriremo il nostro migliore prezzo per voi. La grande quantità otterrà molto il prezzo competitivo.
4. Q: Potete citare il prezzo di CATENA DELL'OROLOGIO?
: sì possiamo, ma dovuto la dimensione ed il peso non è grande, più sono la consegna da aria, DHL, il TNT, il UPC, FEDEX, ecc. Così difficile fare prezzo di CATENA DELL'OROLOGIO. Il migliore modo è ci ha lasciati conoscere le vostre specifiche dettagliate e la quantità, offriremo il trasporto con il prezzo dei prodotti per il vostro riferimento.
Abbiamo molto logist di prezzo competitivo. Se la vostra quantità è grande e ci sono dozzine di contenitori di cartone, possiamo capire il trasporto dal mare per il vostro riferimento.
Il prezzo di EXW o il prezzo di CFR sarà migliore. Potete contattarci per più soluzione se avete bisogno di.
5. Q: Come è la vostra qualità?
: La nostra produzione è secondo l'IEC, produzione standard di Europa, quasi chiusa all'officina senza polvere. Attrezzatura di produzione e attrezzature per il controllo di qualità importate. Particolarmente attrezzature di MTP Daisi.
Tutti i prodotti sono prova di 100% prima della consegna.
6. Q: Che cosa è il vostro termine d'esecuzione?
: Abbiamo tre fabbriche in Cina. Una fabbrica per produzione del cavo a fibre ottiche, due fabbriche per il cavo di toppa, SpA, ODF, adattatore, attenuatori, ecc.
Per il cavo di toppa a fibra ottica, il termine d'esecuzione può essere dei 2 -3 giorni owrking per 5000 pc. i prodotti che regolari siamo lo hanno in azione. Possiamo occuparci di ordine urgente per voi. Più informazioni, potete sentireti libero per contattarci.
7. Q: Che cosa è la vostra garanzia?
: per il cavo di toppa, abbiamo 2 anni di garanzia dalla consegna, ma soltanto responsabile di danno non artificiale. Per danno artificiale, possiamo repare per voi gratis, ma il trasporto sarà pagato dal vostro lato.
8. Q: Che cosa è il vostro imballaggio?
: Stiamo usando il pacchetto internazionale dell'esportazione. allegato un certo imballaggio dei prodotti differenti per il vostro riferimento. Anche possiamo stampare il vostro logo sull'imballaggio
9. Q: Potete fare OEM/ODM?
: sì, possiamo. Siamo produttore, tutti i prodotti siamo accettiamo l'OEM /ODM. possiamo firmare l'accordo di non divulgazione.
10. Q: Posso avere un campione?
: Dipende da quali prodotti, per l'adattatore, l'attenuatore, il cavo di toppa, treccia, noi può fornire un sammple per voi gratis. Ma trasporto rimborsato dal vostro lato.
Per i grandi prodotti del valore, non possiamo offrirlo gratis, tassa del campione ed il trasporto rimborsato in primo luogo, dopo che avete ordinato, la tassa del campione sarà restituito.
11. Q: Come posso ordinare?
: 1. invii la posta noi o invii l'indagine. conosciamo il nome di prodotti, le specifiche dettagliate, la quantità. Fornisca vostro per ricevere l'indirizzo se ci avete bisogno di di capire il trasporto per voi.
2. Dopo che conosciamo i vostri requisiti, offrirà il nostro migliore prezzo per voi, con termine d'esecuzione. Il prezzo è secondo la vostra quantità.
3. Quando accettate la citazione, faremo Profoma fatturare con il nostro conto bancario.
4. Sistemeremo la produzione per voi dopo che abbiamo ricevuto il pagamento.
5. Prima che la consegna confermiamo per ricevere ancora le informazioni con voi .and invierà il numero di inseguimento voi dopo la consegna.
6. Proveremo il nostro meglio per soddisfare le vostre richieste della cooperazione a lungo termine.
12. Q: Che cosa il vostro termine di pagamento?
: T/T, Western Union, Paypal, MoneyGram immediatamente. Per il grande importo, può in anticipo il deposito di 50%, equilibrio di 50% pagato prima della consegna.
