Il quadro d'interconnessione a fibra ottica misto del supporto di scaffale/48 Port la fibra ottica a 19 pollici del quadro d'interconnessione |
Dettagli:
|
colore: | verde, bianco | Numero del centro: | 12 |
---|---|---|---|
Applicazione: | FTTX, odf di FTTH | fibra: | Simplex, duplex |
nome: | Fibra ottica Distribution Frame | OEM: | Disponibile |
Evidenziare: | Struttura di distribuzione di fibra ottica di ODF,Scatola di distribuzione in fibra ottica |

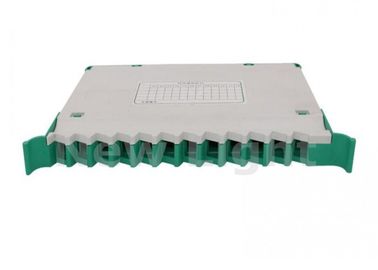

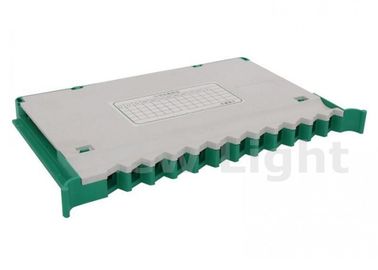

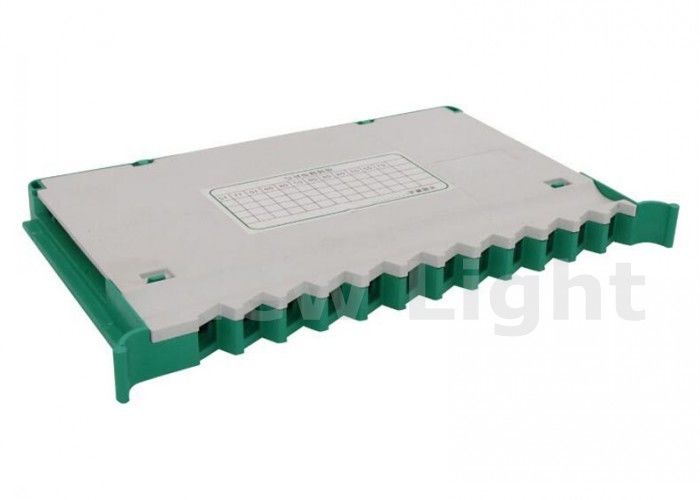

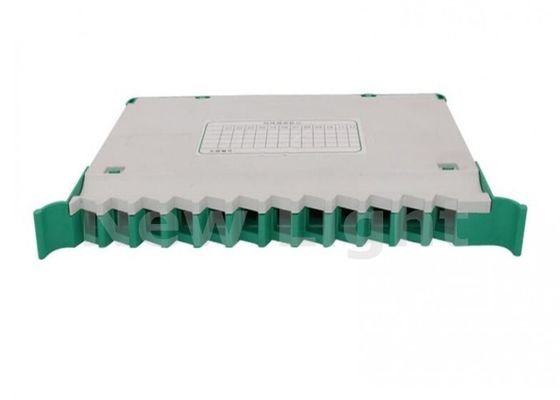

vassoio a fibra ottica della giuntura di 12cores ODF con la struttura di distribuzione ottica materiale di uso FTTH ODF dell'ABS
Descrizione:
ODF comprende i dispositivi di distribuzione della fibra, i dispositivi della fibra ed i dispositivi di archiviazione d'impionbatura della fibra. Collega i cavi a fibre ottiche e l'attrezzatura di telecomunicazioni della fibra. Ha le funzioni dei cavi a fibre ottiche proteggenti, della fibra d'impionbatura e della conservazione delle trecce extra.
Caratteristiche
Usato per il quadro d'interconnessione, ODF, tormentano ecc.
19 pollici di 1/2/3/4U di installazione di norma.
struttura di Due-strato (nell'ambito dello strato è per il collegamento delle trecce con l'adattatore e lo stoccaggio.)
Parecchio capacità: 12, 24, 36, 48, 72, 96, giunture.
Parecchi adattatori possono essere installati: FC, Sc, st, LC duplex
Adatto a nastro ed a cavo a fibre ottiche bunchy.
Applicazione:
1) Ciclo di abbonato di telecomunicazioni
2) Fibra a (FTTH) domestico
3) LAN/WAN
4) CATV
Specificazione:
Prestazione ottica | Singolo modo | Multi modo | |||
Perdita di inserzione (dB) | ≤0.2 | ≤0.3 | |||
Attenuazione di riflessione (dB) | ≥50 (PC) | N/A | |||
≥60 (APC) | |||||
Ripetibilità (dB) | ≤0.1dB | ||||
Durevolezza (dB) | cambiamento tipico di ≤0.2dB, 1000 accoppiamenti | ||||
Resistenza alla trazione (N) | 100 | ||||
Temperatura di funzionamento (°C) | -40~+80 | ||||
Temperatura di stoccaggio (°C) | -40~+85 | ||||
La geometria di Endface | |||||
Parametro | puntale 2.5um | 1,25 um puntali | |||
PC | APC | PC | APC | ||
Raggio di curvatura (millimetro) | 10~25 | 5~15 | 7~15 | 5~15 | |
Apice sfalsato (millimetro) | 0~50 | 0~50 | 0~50 | 0~50 | |
Altezza della fibra (nanometro) | ±50 | ±50 | ±50 | ±50 | |
Angolo (°) | ---- | 7.7-8.3 | ---- |
7.7-8.3 |
