Dettagli:
|
| Velocità: | 10/100/1000M | Velocità di trasmissione dati: | 10 G |
|---|---|---|---|
| certificato: | CE, iso, RoHS TUV, contabilità elettromagnetica | lunghezza d'onda: | 850nm |
| Applicazione: | 10G Base-SR/SW a 10.3125G | prodotti: | 10 G SFP + 300 m. 850 DS3 a fibra ottica del ricetrasmettitore OLSP851XL- C (I) di nanometro |
| Distanza: | 300 m | Temperatura di caso di funzionamento:: | Commerical: 0~70°C |
| Evidenziare: | ricetrasmettitore ottico dello sfp,Ricetrasmettitore di Ethernet di gigabit |
||

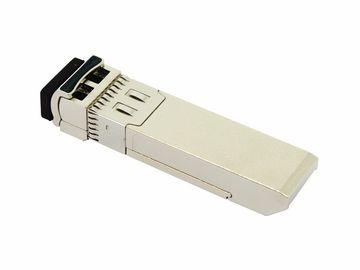

10 G SFP + 300 m. 850 DS3 a fibra ottica del ricetrasmettitore OLSP851XL- C (I) di nanometro
Caratteristiche di prodotto
• Supporti fino alle velocità di trasmissione 11.3Gb/s
• Connettore duplex di LC
• Orma pluggable calda di SFP+
• trasmettitore di 850nm VCSEL, rivelatore fotoelettrico di PIN
• Fino a 300m su 50/125um MMF (2000MHZ.KM)
• Basso consumo energetico, < 1W="">
• Interfaccia del monitor diagnostico di Digital
• Interfaccia ottica compiacente a IEEE 802.3ae
• Interfaccia elettrica compiacente a SFF-8431
• Temperatura di caso di funzionamento:
Commerical: 0~70°C
Industriale: - °C 40 - 85
Descrizioni di prodotto
I ricetrasmettitori Pluggable di piccolo fattore forma migliorati DS3 SFP+ di OLSP851XL-C (I) sono progettati per uso in Ethernet 10-Gigabit sopra fibra mista. Sono soddisfacenti rispetto a SFF-8431, a SFF-8432 ed a IEEE 802.3ae 10GBASE-SR/SW. Le progettazioni del ricetrasmettitore sono ottimizzate per il rendimento elevato e redditizio per fornire i clienti le migliori soluzioni per la telecomunicazione ed il datacom.
Informazioni di ordinazione
| Numero del pezzo | Descrizione |
| OLSP851XL-CDS3 | SFP+, fino a 11.3Gb/s, 850nm, 300m, 0~70℃, con il monitor diagnostico di Digital |
| OLSP851XL-IDS3 | SFP+, fino a 11.3Gb/s, 850nm, 300m, -40~85℃, con il monitor diagnostico di Digital |
| Parametro | Simbolo | Min. | Massimo. | Unità | Nota |
| Tensione di rifornimento | Vcc | -0,5 | 4,0 | V | |
| Temperatura di stoccaggio | ST | -40 | 85 | °C | |
| Umidità relativa | RH | 0 | 85 | % |
| Parametro | Simbolo | Min | Tipo | Massimo | Unità | Nota |
| Trasmettitore | ||||||
| Lunghezza d'onda di funzionamento | λ | 840 | 850 | 860 | nanometro | |
| Potere di Ave.output | PAVIMENTI | -6 | -1 | dBm | 1 | |
| Rapporto di estinzione | ER | 4 | 4,5 | dB | ||
| Larghezza spettrale di RMS | Δλ | 1 | nanometro | |||
| Tempo di aumento/caduta (20%~80%) | Tr/Tf | 50 | ps | |||
| Pena della dispersione | TDP | 3,9 | dB | |||
| Occhio ottico dell'uscita | Soddisfacente rispetto a IEEE 0802.3ae | |||||
| Ricevitore | ||||||
| Lunghezza d'onda di funzionamento | 840 | 850 | 860 | nanometro | ||
| Sensibilità del ricevitore (ER=4.5) | PSEN1 | -11,1 | dBm | 3 | ||
| Sovraccarico | PAVIMENTI | 0,5 | dBm | |||
| Il LOS asserisce | PA | -30 | dBm | |||
| Il LOS De-asserisce | Palladio | -12 | dBm | |||
| Isteresi di LOS | Palladio-PA | 0,5 | dB | |||
Note:
1. Misurato a 10.3125b/s con il modello di prova di NRZ di PRBS 2 31 – 1.
2.20%~80%
Interfaccia seriale per l'identificazione ed il monitor diagnostico di Digital
Il supporto del ricetrasmettitore DS3 di OLSP851XL-C (I) il protocollo di comunicazione di serie a due fili come definito nello SFP+ MSA. L'identificazione di serie di SFP+ standard consente l'accesso ad informazioni dell'identificazione che descrivono le capacità del ricetrasmettitore, le interfacce standard, il produttore ed altre informazioni. Ulteriormente, ricetrasmettitori di questo SFP+ forniscono un'interfaccia digitale migliorata del monitoraggio diagnostico, che permette l'accesso in tempo reale ai parametri di esercizio del dispositivo quali la temperatura del ricetrasmettitore, la corrente di polarizzazione del laser, il potere ottico trasmesso, il potere ottico ricevuto e la tensione di rifornimento del ricetrasmettitore. Inoltre definisce un sistema specializzato dell'allarme e delle bandiere d'avvertimento, che avvisa gli utilizzatori finali quando i parametri di esercizio particolari sono fuori di una gamma normale predeterminata dalla industria. SFP MSA definisce una mappa della memoria da 256 byte in EEPROM che è accessibile sopra un'interfaccia seriale a due fili all'indirizzo 1010000X (A0h) del bit 8, in modo dall'interfaccia originalmente di controllo usa l'indirizzo del bit 8 (A2h), in modo dalla mappa della memoria di serie originalmente definita di identificazione rimane identicamente. La struttura della mappa della memoria è indicata in Table1
Applicazioni
• 10G Base-SR/SW a 10.3125G
Manica della fibra di v10G
• Altri collegamenti ottici
Introduzione della società
La nuova tecnologia leggera dell'ottica ha limitato specializzato nella R & S dei prodotti delle comunicazioni ottiche, nella fabbricazione, nelle vendite e nel servizio come società alta tecnologia. La nostra fabbrica è stata stabilita nel 2011 e con 6 anni di OEM ed esperienza di fabbricazione per il cliente dappertutto.
La nostra serie di prodotti include: Cavo di toppa/trecce, cavi del cavo di toppa, cavo di toppa di MTP/MPO, adattatore ottico della fibra, attenuatore, connettore ottico della fibra… Ecc. I nostri prodotti ampiamente usati nella telecomunicazione, la fibra CATV ottico, fibra digitale di Internet trasmettono, stazione della base di dati, ecc.
La società ha tecnologia alta tecnologia, gruppo professionale di R & S, attrezzatura di produzione avanzata, ingegneri di abilità delle sofisticate. Ed il sistema di controllo di alta qualità, i nostri prodotti offre ai clienti U.S.A., europeo, nel Brasile, Medio Oriente ed in Asia più di 60 paesi e aree.
Prodotti con alte reputazione e risposte da tutti i clienti!
Contattici prego se c'è ne che possiamo sostenere insieme e cooperare!
Dettagli dell'imballaggio:
10pcs/scatola antistatica, scatola antistatica 40pcs/.
il trasportatore preferito, ci informa prego in anticipo.
I nostri servizi
Pagamento
il trasportatore preferito, ci informa prego in anticipo.
1. T/T/, PAYPAL, UNIONE DI WESTEN, GRAMMO DEI SOLDI, L/C.
2. il deposito di 30% in anticipo, equilibrio di 70% ha pagato prima della consegna.
