1U Rack Montable Fiber Optic Patch Panel con 96 core LC e SPCC Black Coating per Data Center

Marchio:	NL
Numero di modello:	1U
Moq:	1~10000
prezzo:	10~100
Dettagli dell' imballaggio:	Nomal che imballa 49526055mm

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

ISO9001

Materiale:

SPCC (rivestimento nero)

Standard:

Installazione:

Righe a scaffale standard EIA da 19"

Tipo di custodia:

Tormenti montabile

Numero di spazi per scaffalature:

Conta delle fibre:

LC a 96 core

Dimensioni (AxLxP):

430*362.4*44mm

Materiale spesso:

1.2T

pannello di permutazione:

SC/LC/FC/ST

Adattatore:

SC/LC/FC/ST/E2000/MPO/MTP

Combinazione:

Scatola a tirare

Candidati a:

Centro dati e cloud computing

Capacità di alimentazione:

1000set al giorno

Evidenziare:

Struttura di distribuzione di fibra ottica di ODF

quadro d'interconnessione a fibra ottica del odf

Descrizione del prodotto

Pannello patch in fibra ottica FHD con montaggio su rack 1U

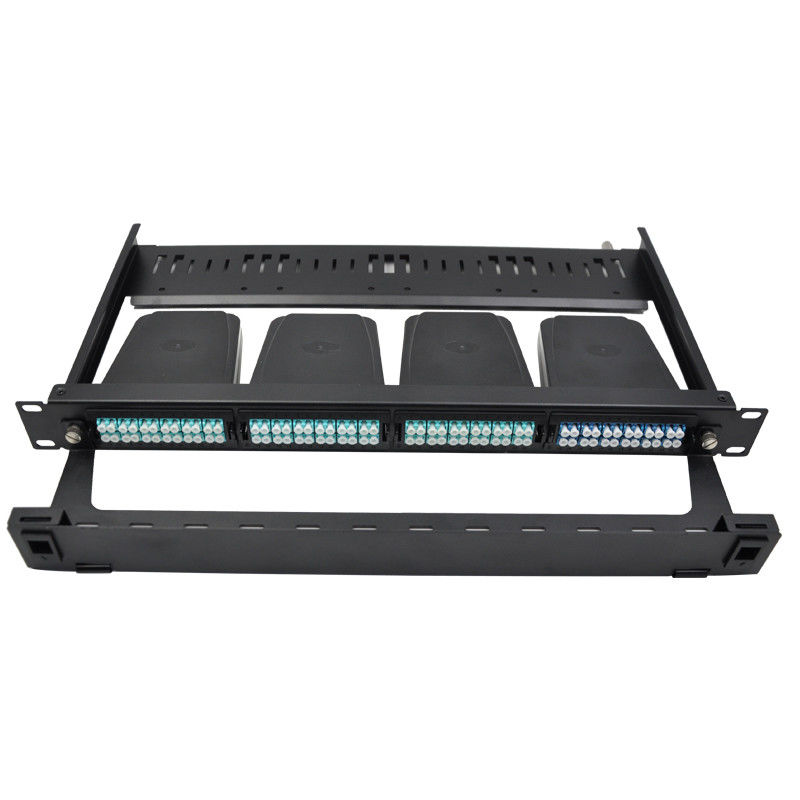

Questo pannello patch in fibra ottica con montaggio su rack 1U può contenere fino a 4 cassette MTP-8, fornendo la gestione della fibra ad alta densità per data center e installazioni di rete.

Panoramica del prodotto

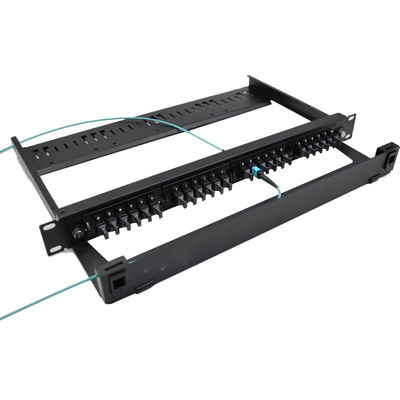

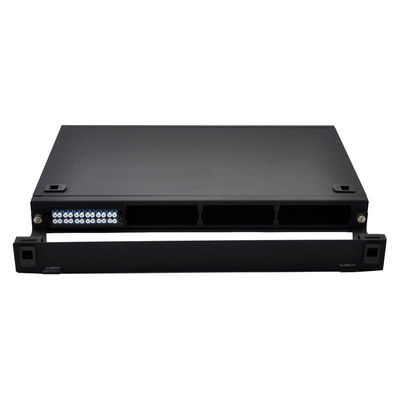

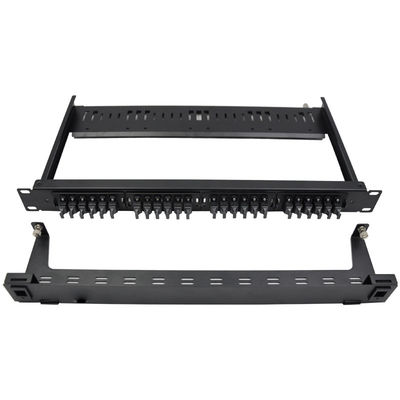

Lo chassis del pannello frontale rimovibile presenta un design scorrevole 1U da 19 pollici con due componenti: uno chassis scorrevole e un pannello frontale che accoglie gli adattatori ottici. Questa struttura flessibile in due pezzi consente di mantenere l'inventario del telaio e di collegare i pannelli anteriori appropriati secondo necessità.

Caratteristiche principali

Dimensioni rack standard da 19 pollici con struttura leggera e razionale
Compatibile con i pannelli di permutazione degli adattatori FC, SC, ST e LC
Design del pannello di accesso frontale per un facile utilizzo e manutenzione
Design con blocco a scatto per modifiche rapide dei componenti
Compatibile con armadi di distribuzione ottica standard da 19 pollici
Capacità massima di 24 fibre
4 porte di ingresso cavo in fibra sul lato posteriore
Costruito in SPCC con rivestimento nero

Applicazioni

I telai di distribuzione in fibra ottica con rivestimento nero SPCC forniscono funzionalità di interconnessione o connessione incrociata tra i cavi orizzontali della dorsale e le apparecchiature attive riducendo al minimo l'utilizzo dello spazio nel rack. Questi involucri supportano una facile installazione di soluzioni preterminate e sono ideali per applicazioni in fibra ad altissima densità in data center, sale apparecchiature e uffici centrali.

Specifiche del prodotto

Specifica	Dettagli
Spazi sugli scaffali	1U
Conteggio delle fibre	LC a 96 core; SC a 48 core
Tipo di custodia	Montabile su rack
Materiale	SPCC (rivestimento nero)
Norma di installazione	Guide per rack EIA da 19".
Dimensioni (AxLxP)	430362,444mm

Conformità agli standard

TIA/EIA-568-C.3

Applicazione di layout di rete

Crea un ambiente di cablaggio modulare all'interno del tuo data center per accelerare la distribuzione delle applicazioni, ridurre i costi e semplificare le operazioni di cablaggio in fibra.

Specifiche tecniche

Parametro	Monomodale	Multimodale
Polacco	PC, APC	computer
Perdita di inserzione (standard)	≤0,7 dB	≤0,6 dB
Perdita di inserzione (Elite a bassa perdita)	≤0,35 dB	≤0,35 dB
Perdita di ritorno	PC≥50dB; APC≥60dB	≥30dB
Prova la lunghezza d'onda	1310/1550 nm	850/1310 nm
Durabilità (500 accoppiamenti)	≤0,2 dB
Temperatura operativa	Da -20℃ a +70℃
Temperatura di conservazione	Da -40 ℃ a +85 ℃
Resistente al fuoco	CEI 60794-2-30
Tipo di fibra	OS2, OM1, OM2, OM3, OM4
Tipo di cavo	8, 12, 24, 48, 72, 96, 144 nuclei
Diametro del cavo	3,0 mm (8/12/24 nuclei), 5,5 mm (24 nuclei) o personalizzato
Guaina per cavi	LSZH, OFNR, OFNP
Lunghezza	0,3 m, 1 m, 2 m, 5 m, 10 m, 25 m, 50 m, 100 m
