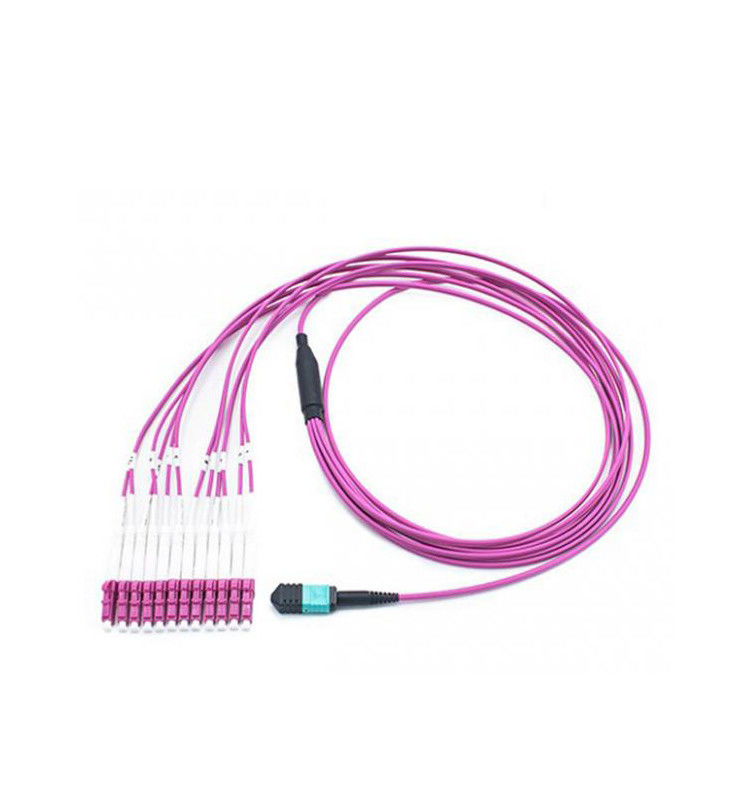

LC MTP/MPO OM4 50/125 materiale misto del cavo a fibre ottiche del centro del magenta 12 LSZH

Marchio:	New Light
Numero di modello:	MPO/MTP - MTP/MPO
Moq:	1~10000
prezzo:	6~15
Dettagli dell' imballaggio:	Borsa di OPP + contenitore di cartone
Condizioni di pagamento:	L/C, T/T, Western Union, MoneyGram, paypal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

CE , ISO , RoHS

Tipo di connettore:

MPO/MTP - LC

Materiale:

Tipo di modo:

Multi modo

Tipo del centro:

il centro 12

Colore del cavo:

Magenta

Lunghezza:

Può essere personalizzato

certificato:

CE, iso, RoHS

Termine di consegna:

2-7 giorni lavorativi dopo il deposito ricevuto

abilità di produzione:

500 pc/giorno

termine di pagamento:

T/T, deposito di 30% in anticipo

Nome di prodotti:

12 fibra cavo 50/125 di toppa a fibra ottica misto magenta di LC MTP/MPO OM4

Capacità di alimentazione:

500 pezzi al giorno

Evidenziare:

cavo a fibre ottiche di mpo

MPO al cavo di MPO

Descrizione del prodotto

12 fibra cavo 50/125 di toppa a fibra ottica misto magenta di LC MTP/MPO OM4

Il cavo di toppa della fibra di MPO è terminato con il connettore di MPO sugli entrambi estremità. Tutti i connettori del MPO di OMC provengono da Taiwan, dal Giappone, dal cavo di toppa di U.S.A. ecc. MPO sono un genere di assemblaggi cavi ad alta densità che è generalmente uso in tre aree.

1, l'applicazione di Data Center con l'alto ambiente denso di grado

2, la fibra ottica alla costruzione

3, l'applicazione interna del connettore in attrezzatura della fibra.

La norma dei prodotti di MPO:

IEC IEC-61754-7 standard di raduni; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE compiacente

Cablaggio strutturato per TIA-568-C

Ottica parallela

Forum ottico (OIF) di collegamento tra reti compiacente

InfiniBand compiacente

InfiniBand

- Manica della fibra 10G compiacente

- 40G e 100G IEEE 802,3

- QSFP

Nota: Larghezze di banda massime delle fibre miste differenti

OM1 – um il centro 62,5 – 10GBit fino a 33 metri, gigabit fino ad un massimo di 300m
OM2 – um il centro 50 – 10GBit fino a 82 metri, gigabit fino ad un massimo di 500m
OM3 – 50 um il centro, laser ha ottimizzato – 10GBit fino a 300 metri, gigabit fino ad un massimo di 1000m
OM4 – 50 um il centro, laser ha ottimizzato – 10GBit fino a 550 metri, gigabit fino ad un massimo di 1000m

Che cosa è le richieste della prova di MPO/MTP?

richiesta di a.Endface:

400 X	Descrizione di difetto		Concedi la quantità
Fibra (9um, 50um, 62.5um)	Graffi di bianco	≤3um	Non limitato
	Punto	≤2um	5 PCS
	Difetto	/	Nessun conceduto
Rivestimento (62.5-125um)	Graffi di bianco	≤3um	Non limitato
		≤5um	1 PCS
	Graffi del nero	≤3um	2 PCS
	Punto nero	≤2um	Non limitato
		≤5um	3 PCS
	Difetto	≤2um	Intorno a non limitato
		≤15um	La lunghezza totale è di meno che la lunghezza laterale 1/4
	Anello di plastica	/	Non limitato

b.Performance:

MPO/MTP		Puntale di norma di MP	Puntale con poche perdite di MP	Puntale di norma di millimetro	Puntale con poche perdite di millimetro
Perdita dell'IL	Tipico	0.35dB	0.20dB	0.35dB	0.20dB
	Massimo	0.75dB	0.35dB	0.65dB	0.35dB
RL		APC≥50dB		≥ 25dB	≥ 35dB
		≥ 40dB del PC
Ripetibilità		≤0.30dB (tappi più di 500 volte)		0.30dB (tappi più di 1000 volte)
Intercambiabilità		≤0.30dB (con l'uno o l'altro un connettore di corrispondenza)
Resistenza alla trazione		≤0.30dB (tensione massima 66N)
Scossa		≤0.30dB (10~55Hz)
Gamma di temperature		-40°C ~ +75°C

indicatori di c.Interference:

Connettore di MPO/MTP	Prova di dimensione 3D
Raggio di curvatura	X ≥2000mm, Y ≥50mm
Altezza della fibra	1000~4000 nanometro
Angolo di Endface	X ±0.3°, Y ±0.3°
Immersione del centro	±300nm

tolleranza di d.Length:

Lunghezza (M)	Tolleranza
≤10	+ 10CM
10	+ 15CM
>30	+ 10%

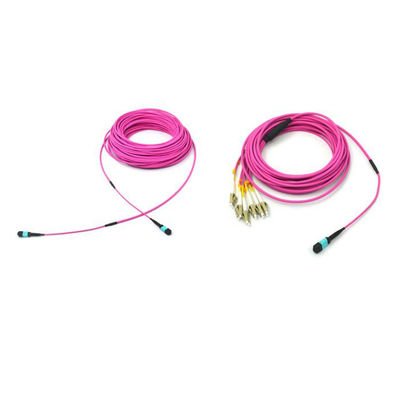

I tre metodi di polarità scrivono A a macchina, il tipo B ed il tipo C è usato per garantire la giusta assegnazione bidirezionale.

Scriva un cavo a macchina diritto del tronco di MPO:
Agiti agli adattatori di chiave-Giù, 1 cavo della toppa del duplex di x A - di B e 1 x A ad un cavo duplex della toppa.

LC MTP/MPO OM4 50/125 materiale misto del cavo a fibre ottiche del centro del magenta 12 LSZH 0

Scriva il cavo a macchina del tronco dell'incrocio MPO di B:
Agiti per agitare gli adattatori e 2 la x A ad un cavo duplex della toppa.

LC MTP/MPO OM4 50/125 materiale misto del cavo a fibre ottiche del centro del magenta 12 LSZH 1

Scriva il cavo a macchina del tronco di paia MPO dell'incrocio di C:
Agiti agli adattatori di chiave-Giù ed a 2 la x A ad un cavo duplex della toppa.

LC MTP/MPO OM4 50/125 materiale misto del cavo a fibre ottiche del centro del magenta 12 LSZH 2

Facendo uso della temperatura

-40° ~ +80°

Applicazione:

Apparecchiatura di collaudo
FTTX+LAN
Fibra ottica CATV
Sistema delle comunicazioni ottiche
Telecomunicazione

Pakcing:

Lo imballeremo dalla borsa di OPP e dal contenitore di cartone fuori. per proteggere le merci non sono danneggiati quando la consegna.

Consegna:

Possiamo la consegna da aria e dal mare. è secondo la vostri quantità e requisiti.

Pagamento:

Termine di pagamento: T/T, L/C, PAYPAL/WESTERN UNION/MONEYGRAM. deposito di 30% in anticipo. equilibrio pagato prima della consegna.

Termine di prezzi: EXW, CATENA DELL'OROLOGIO, CIF, CFR. DI PORTA IN PORTA

Più prodotti:

Abbiamo cavo di toppa ottico, treccia, adattatore, attenuatore, scatola di distribuzione, connettore rapido .etc. di Assmembly. Se avete bisogno di più prodotti o catalogo, potete sentireti libero per contattarci
