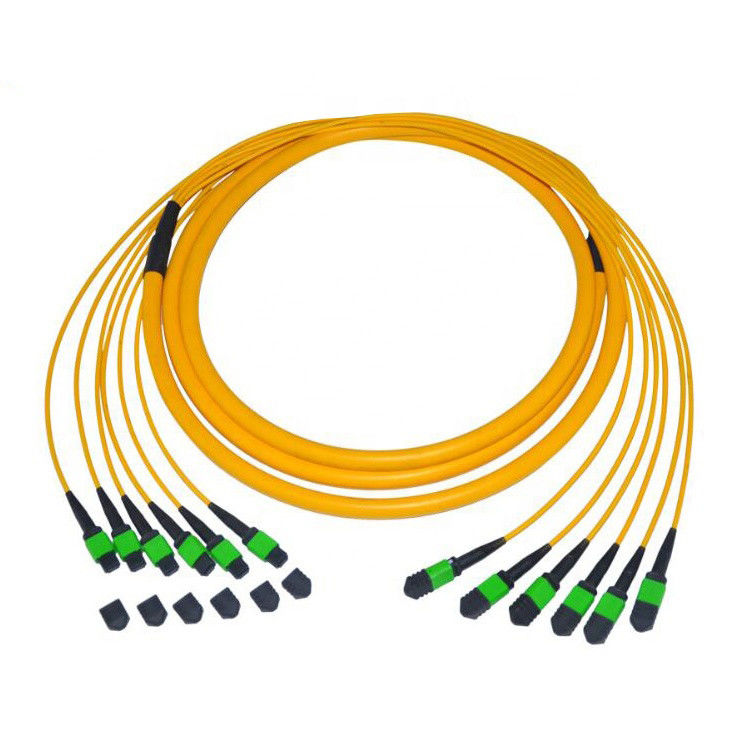

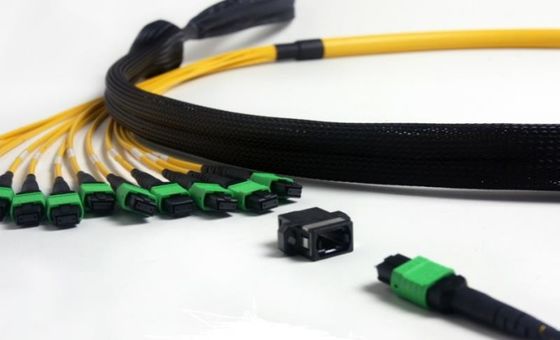

Cavo Trunk MPO MTP Monomodale 9/125 a 12 Fibre con Materiale in PVC per Trasmissione Dati ad Alta Velocità

Marchio:	New Light
Numero di modello:	MPO/MTP - MTP/MPO
Moq:	1~10000
prezzo:	6~15
Dettagli dell' imballaggio:	Borsa di OPP + contenitore di cartone
Condizioni di pagamento:	L/C,T/T,Western Union,MoneyGram,Paypal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Shenzhen, Cina

Certificazione:

CE , ISO , RoHS

Tipo di connettore:

MPO/MTP-MPO/MTP

Materiale:

Tipo di modalità:

modalità singola

Tipo di nucleo:

12 Core

Colore del cavo:

Giallo

Lunghezza:

può essere personalizzato

Certificato:

CE, iso, RoHS

Tempi di consegna:

2-7 giorni lavorativi dopo il deposito ricevuto

Capacità di produzione:

500 pc/giorno

Termine di pagamento:

T/T, deposito di 30% in anticipo

Nome dei prodotti:

12 Cavo tondo in fibra MTP / MPO in PVC monomodale 9/125 Cavo patch in fibra ottica

Capacità di alimentazione:

500 pezzi al giorno

Evidenziare:

cavo a fibre ottiche di mpo

MPO al cavo di MPO

Descrizione del prodotto

Cavo patch cord in fibra ottica 9/125 monomodale - 12 trunk in fibra MTP/MPO PVC

Cavo patch in fibra ottica 9/125 monomodale con 12 trunk in fibra MTP/MPO PVC rotondo progettato per connettività ottica ad alte prestazioni.

Informazioni sull'ordine

Opzioni di configurazione

Tipo di connettore:MPO-femmina, MPO-maschio, FC, SC, LC, ST, MTRJ
Estremità della ghiera:PC, UPC, APC
Numero di nuclei in fibra:4, 8, 12, 24
Tipo di nucleo:SM, MM (OM1, OM2, OM3, OM4)
Diametro del cavo:0,9 mm, 2 mm, 3 mm
Lunghezza del cavo:Lunghezze personalizzate da 1 metro in su
Lunghezza della treccia:0,5 m, 0,6 m, 1,0 m
Tipo di cavo:RJ (cavo a nastro), RB (cavo a nastro nudo), RI (cavo mini tondo)

Specifiche sull'interferenza MPO

Specifiche del connettore PC MPO

Articoli di prova	minimo	Massimo
ROC_X(ass)(mm)	500	-
ROC_Y(ass)(mm)	50	-
Angolo_X(gradi)	-0,2	0,2
Angolo_Y(gradi)	-0,2	0,2
Max.DH.Tutta la fibra (nm)	-600	600
Max.DH.Ave (nm)	-300	300
Reg.DH.max(nm)	-300	300
Massimo. Immersione nel nucleo (nm)	-300	300
Altezza della fibra (nm)	-300	300
ROC_X(ass)(mm)	1000	3000

Specifiche del connettore MPO APC

Articoli di prova	minimo	Massimo
ROC_X(ass)(mm)	500	-
ROC_Y(ass)(mm)	50	-
Angolo_X(gradi)	-0,2	0,2
Angolo_Y(gradi)	7.8	8.2
Max.DH.Tutta la fibra (nm)	-600	600
Max.DH.Ave (nm)	-300	300
Reg.DH.max(nm)	-300	300
Altezza della fibra (nm)	-	-

Requisiti di test MPO/MTP

Requisiti dell'endface

Zona	Descrizione del difetto	Misurare	Consenti quantità
Fibra (9um,50um,62,5um)	Graffi bianchi	≤3um	Non limitato
	Macchiare	≤2um	5 PZ
	Difetto	/	Non consentito
Rivestimento (62,5-125um)	Graffi bianchi	≤3um	Non limitato
	Graffi bianchi	≤5um	1 PZ
	Graffi neri	≤3um	2 PZ
	Macchia nera	≤2um	Non limitato
	Macchia nera	≤5um	3 PEZZI
	Anello in plastica	/	Non limitato

Specifiche prestazionali

Parametro	Ghiera standard SM	Ghiera SM a bassa perdita	Ghiera standard MM	Ghiera a bassa perdita da MM
Perdita IL tipica	0,35 dB	0,20 dB	0,35 dB	0,20 dB
Perdita IL massima	0,75 dB	0,35 dB	0,65 dB	0,35 dB
RL (APC≥50dB, PC≥40dB)	-	-	≥25dB	≥35dB
Ripetibilità	≤0,30 dB (collegare più di 500 volte)		0,30 dB (collegare più di 1000 volte)
Intercambiabilità	≤0,30 dB (con un connettore corrispondente)
Resistenza alla trazione	≤0,30 dB (tensione massima 66 N)
Shock	≤0,30 dB (10~55 Hz)
Intervallo di temperatura	-40°C ~ +75°C

Indicatori di interferenza

Parametro	Specifica
Raggio di curvatura	X≥2000mm, Y≥50mm
Altezza della fibra	1000~4000 nm
Angolo della faccia finale	X ±0,3°, Y ±0,3°
Immersione nel nucleo	±300nm

Tolleranza sulla lunghezza

Lunghezza (M)	Tolleranza
≤10	±10 cm
10±15 cm
>30	±10%

Metodi di polarità

Vengono utilizzati tre metodi di polarità Tipo A, Tipo B e Tipo C per garantire la corretta allocazione bidirezionale.

Digitare un cavo trunk MPO diretto

Adattatori da chiave su a chiave giù, 1 cavo patch duplex da A a B e 1 cavo patch duplex da A ad A.

Cavo trunk MPO incrociato di tipo B

Adattatori Key-Up a Key-Up e 2 cavi patch duplex da A ad A.

Cavo trunk MPO a coppia incrociata di tipo C

Adattatori Key-Up a Key-Down e 2 cavi patch duplex da A ad A.

Temperatura operativa

Da -40°C a +80°C

Applicazioni

Apparecchiature di prova
FTTX+LAN
Fibra ottica CATV
Sistema di comunicazione ottica
Telecomunicazione

Confezione

I prodotti sono confezionati in sacchetti OPP e scatole di cartone per garantire la protezione durante la consegna.

Opzioni di consegna

Consegna disponibile via aerea e via mare, a seconda della quantità e delle esigenze.

Termini di pagamento

Metodi di pagamento:T/T, L/C, PAYPAL, WESTERN UNION, MONEYGRAM
Termini:Deposito anticipato del 30%, saldo versato prima della consegna
Termini di prezzo:EXW, FOB, CIF, CFR, PORTA A PORTA

Contattaci per ulteriori prodotti

Offriamo cavi di connessione ottici, pigtail, adattatori, attenuatori, scatole di distribuzione, connettori ad assemblaggio rapido e altro ancora.
Whatsapp:+8613534063703
