Dettagli:
|
| Numero di modello: | 1310/1550 di nanometro FWDM | Caratteristica: | Ampia lunghezza d'onda |
|---|---|---|---|
| Applicazioni: | monitoraggio di sistema | Lunghezza d'onda della banda di passaggio: | 1260 ~ 1360 |
| Lunghezza d'onda della banda di riflessione: | 1460~1620 | Perdita di inserzione: | Passi Channel≤0.8 |
| Ondulazione di Manica: | <0> | Isolamento: | Passi Channel>40 |
| Sensibilità di temperatura di perdita di inserzione: | <0> | Perdita del dipendente di polarizzazione: | <0> |
| Dispersione di modo di polarizzazione: | <0> | Direzionalità: | >50 |
| Evidenziare: | Scatola all'aperto di termine della fibra,scatola di terminazione fibra muro Monte |
||

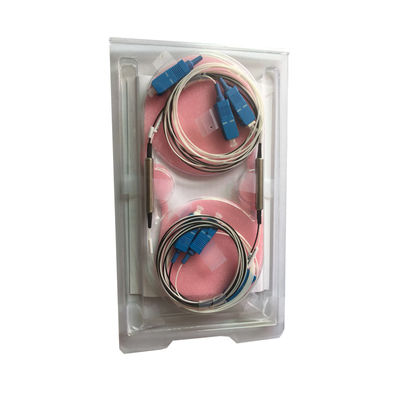

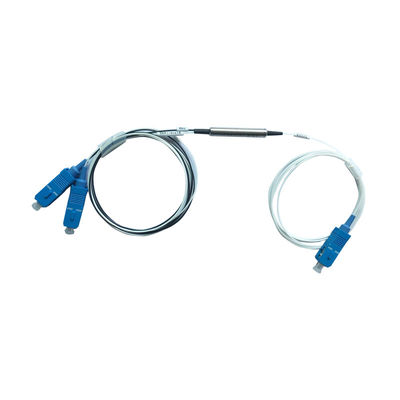

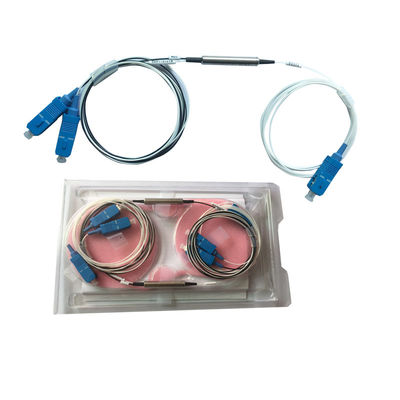

Filtro ottico dal modulo FWDM 1310nm 1490nm 1550nm di WDM di FTTX 3ports
Il WDM Micro-ottico utilizza la tecnologia cocating del film sottile e la progettazione privata del metallo di non cambiamento continuo che legano il micro imballaggio dell'ottica. Fornisce l'isolamento basso del canale di inserzione loss.high, la sensibilità di bassa temperatura ed il percorso ottico libero di expoxy.
Caratteristiche
lunghezza d'onda di funzionamento 1.Wide
perdita di inserzione 2.Low
ampio passband piano 3.Ultra
isolamento del canale 4.High
stabilità 5.High ed affidabilità
6.Epoxy-free sul percorso ottico
Applicazione
strumenti 1.Testing
sistema del Tri gioco 2.FTTH
collegamento 3.CATV
sistema 4.WDM
reti 5.PON
Specificazione
| Parametre | Min | Tipico | Massimo | Unità | |
| Temperatura di funzionamento | 0 | 30 | 70 | ℃ | |
| Umidità relativa di funzionamento | Non condensando | 5 | 95 | % | |
| Temperatura di stoccaggio | Non condensando | -40 | 85 | ℃ | |
| Passare di potere | 50 | Mw | |||
| COM port la lunghezza d'onda | 1260 | 1560 | nanometro | ||
| Lunghezza d'onda del porto del trasporto | CATV | 1540 | 1550 | 1560 | nanometro |
| Lunghezza d'onda 1 del porto di REFL | DATI a monte | 1260 | 1310 | 1360 | nanometro |
| Lunghezza d'onda 2 del porto di REFL | DATI a valle | 1480 | 1490 | 1500 | nanometro |
| Perdita di inserzione (connettore di excl.optical) | COM a trasporto | 0,3 | 0,5 | dB | |
| COM a REFL | 0,25 | 0,4 | dB | ||
| COM di isolamento a TRANS@1490nm ±10nm | 1490nm nel porto di CATV | 15 | |||
| COM di isolamento a REFL@1550nm ±10nm | 1550nm nei DATI port | 15 | |||
| Directivitity | 1310nm nel porto di CATV | 47 | |||
| Attenuazione di riflessione (tutti i porti) | 45 | ||||
| Sensibilità del termale di perdita di inserzione | 0,005 | dB/℃ | |||
| Perdita del dipendente di polarizzazione | 0,1 | dB | |||
| Perdita di piegamento | @ raggio di 1550nm@10mm, 1 giro | 0,5 | dB | ||
| Tipo della fibra | Corning@SMF-28 ultra; 900um allentano il tubo | ||||
| Lunghezza della fibra, misurata dal edage di alloggio metral alla punta della fibra del connettore | COM | 51 | cm | ||
| Trasporto | 100 | cm | |||
| REFL | 100 | ||||
| Tipo del connettore | COM | SC/APC | |||
| Trasporto | senza connettore | ||||
| REFL | senza connettore | ||||
| Lunghezza d'imballaggio del tubo di WDM | 38 | 39 | millimetro | ||
| Diametri d'imballaggio del tubo di WDM | 5,5 | 6 | millimetro | ||
| Isolamento electical del tubo di WDM | Il tubo del metallo deve essere isolato elettricamente per mezzo del tubo della copertura dell'involucro degli strizzacervelli sopra il suo integrale | ||||
perdita di *Insertion a parte perdita del connettore.
