Pannello in fibra ottica Patch

Pannello patch in fibra ottica montabile su rack 1U con 96 core LC e 4 cassette MTP-24 per data center ad alta densità

Tutte le categorie

Pannello in fibra ottica Patch

Connettore di montaggio rapido

Chiusura in fibra ottica della giuntura

Interruttore e presa

Contattaci

Mrs. Alice

sales03@newlightfiber.com

0086-13534063703

0086 13534063703

Contattaci ora

Pannello patch in fibra ottica montabile su rack 1U con 96 core LC e 4 cassette MTP-24 per data center ad alta densità

Marchio:	NL
Numero di modello:	1U
Moq:	1~10000
prezzo:	10~100
Dettagli dell' imballaggio:	Nomal che imballa 49526055mm

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

ISO9001

Capacità:

4 cassette MTP-24

Standard:

Installazione:

Righe a scaffale standard EIA da 19"

Tipo di custodia:

Tormenti montabile

Numero di spazi per scaffalature:

Conta delle fibre:

LC a 96 core

Dimensioni (AxLxP):

430*362.4*44mm

Materiale spesso:

1.2T

pannello di permutazione:

SC/LC/FC/ST

Adattatore:

SC/LC/FC/ST/E2000/MPO/MTP

Combinazione:

Scatola a tirare

Candidati a:

Centro dati e cloud computing

Capacità di alimentazione:

1000set al giorno

Evidenziare:

quadro d'interconnessione a fibra ottica del odf

Scatola di distribuzione in fibra ottica

Descrizione del prodotto

1U Rack Montable FHD Fiber Optic Patch Panel

Pannello di patch in fibra ottica ad alta densità da 1U, progettato per contenere fino a 4 cassette MTP-24 per una gestione efficiente delle fibre.

Caratteristiche chiave

Disponibile in 12 fibre di base
Collegamento incrociato: AB/BA
Connessione parallela: AB/AB
Progettazione compatta per l'ottimizzazione dello spazio
Sistema di gestione dei cavi semplice
Opzioni di perdita di inserimento a basso IL e standard IL
Metodi di connessione personalizzabili per i requisiti QSFP

Applicazioni

Sistemi di telecomunicazione
Sistemi di cablaggio strutturati
Applicazioni laser ottiche ad alta densità
Dispositivi e apparecchiature QSFP

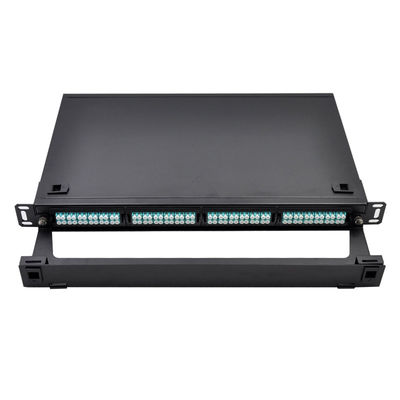

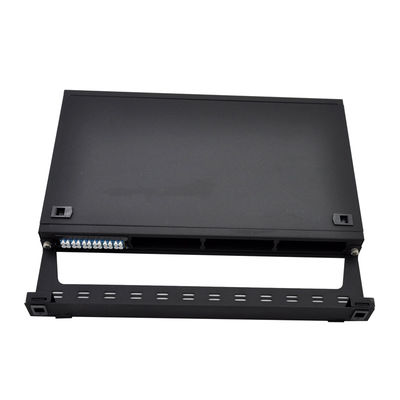

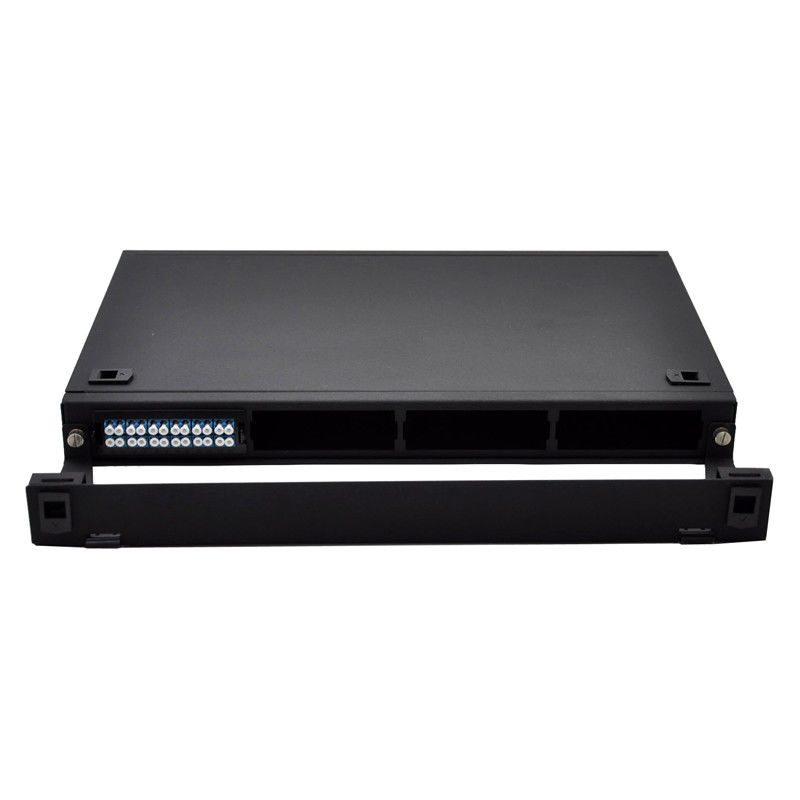

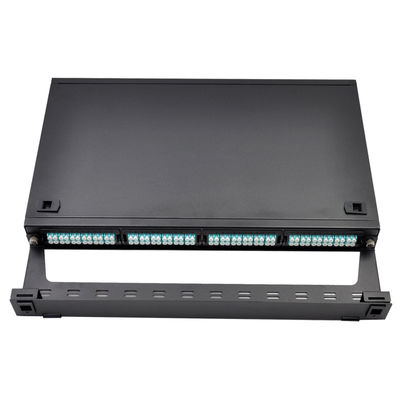

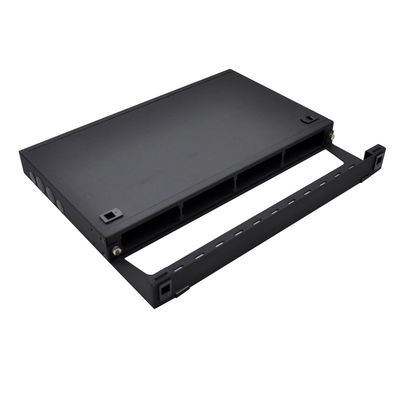

Visualizzazione del prodotto

Il sistema di cablaggio multifibra MPO è progettato per ambienti ad alta densità che richiedono soluzioni di risparmio di spazio e una gestione dei cavi innovativa.MPO fan-out supporta varie connessioni da uscite multi-fibra a uscite mono-fibraLa nostra linea completa di prodotti MPO comprende cassette, moduli e involucri che forniscono transizioni sicure tra le connessioni MPO e LC o SC.

Dettagli dell'applicazione

SPCC (black coating) fiber optic distribution frame enclosures provide interconnect or cross-connect capabilities between backbone horizontal cables and active equipment while minimizing rack space utilizationQuesti involucri facilitano la facile installazione di soluzioni pre-terminate ed sono ideali per applicazioni di fibra ad altissima densità in data center, sale attrezzature e uffici centrali.

Specificativi del prodotto

Specificità	Dettagli
Spazi per scaffalature	1U
Numero di fibre	96 core LC; 48 core SC
Tipo di camera	Montabile su scaffale
Materiale	SPCC (rivestimento nero)
Norma di installazione	EIA 19" Rack Rails
Dimensioni (HxWxD)	430 * 362,4 * 44 mm

Rispetto delle norme

TIA/EIA-568-C.3

Specifiche tecniche

Tipo/prestazioni	Singlemode (polizza APC)	Multimodo (PC / Flat Polish)
	Standard. Elite Low Loss.	Standard. Elite Low Loss.
Perdita massima di inserimento	≤ 0,75dB.	≤ 0.60dB.
Risultato di perdita	≥ 50 dB	N/A
Temperatura di funzionamento	-40°C a 80°C	Da 40°C a 80°C
Lunghezza d'onda di prova	1310 nm	850 nm

Applicazione di layout di rete

Conformità alle norme sui prodotti MTP

IEC standard IEC-61754-7; JIS C5982; TIA-604-5 (FOCIS5); Telcordia GR-1435-CORE conforme
Cavi strutturati per TIA-568-C
Ottica parallela:
- Conforme al Forum di rete ottica (OIF)
- Compatibile con InfiniBand
Compatibile con InfiniBand
Compatibile con il canale in fibra 10G
40G e 100G IEEE 802.3
QSFP conforme
