48 porte 19 pollici montaggio rack pannello di patch in fibra ottica multimodo

Descrizione del prodotto:

Il pannello di patch in fibra ottica multimodo con 48 porte a 19 pollici è dotato di cavi MPO/MTP e di adattatori, noti anche come pannelli di distribuzione in fibra.Essi rendono facile terminare i cavi in fibra ottica e forniscono l'accesso alle singole fibre del cavo per la connessione incrociata.

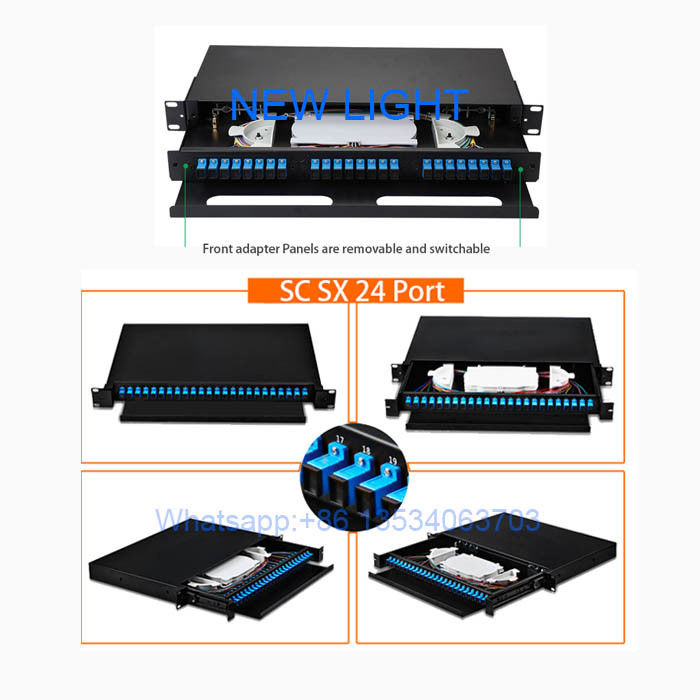

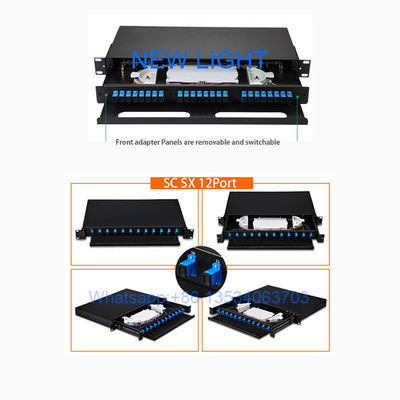

Un pannello di fibra ottica di base è in genere un involucro metallico che racchiude i pannelli dell'adattatore e i vassoi di fusione in fibra.I vassoi di fusione consentono di fondersi le fibre insieme con pigtails in fibra ottica che a loro volta sono collegati alle porte interne fisse dei pannelli di adattamento.
Le porte interne del pannello sono di solito fisse, il che significa che i cavi non sono scollegati in nessun punto.Le porte esterne del pannello è riservato per i cavi di fibra patch che possono essere collegati e scollegati frequentemente per organizzare le connessioni tra i dispositivi come necessario.
Il pannello di patch in fibra ha due compartimenti: uno contiene i contenitori o gli adattatori della paratia, e l'altro è utilizzato per lo splice tray e lo stoccaggio delle fibre in eccesso.

contenitore in fibra ottica con supporto scorrevole, caricato con 3 pezzi di adattatore LC multimode duplex e vassoio di fusione... 6 porte, supporto scorrevole da 19 pollici con chiusura in fibra ottica,caricato con 6 pezzi di adattatore ST singlemode e vassoio di fusione.

Ci sono diversi modelli per adattarsi a 12 fibre di base, 24 fibre di base, 36 fibre di base, 48 fibre di base, 72 fibre di base, 96 fibre di base, 144 applicazioni di fibre di base.Possono essere con diversa interfaccia adattatore tra cui il SC, ST, FC, LC MTRJ,e2000 ecc. Gli accessori di fibre e le cozze sono opzionali.

Applicazione:

1. circuito di abbonamento alle telecomunicazioni

2Fibra elettronica per la casa (FTTH)

3. LAN/WAN

4. CATV

Caratteristiche:

Utilizzato per la connessione di rami di terminali di cavi ottici

19' Struttura standard, Montaggio a scaffale

Disponibile per l'installazione di adattatori

Struttura del cassetto, facile da usare.

Progettazione compatta per risparmiare spazio

Facile da gestire e da utilizzare

Dimensioni standard, peso leggero e struttura ragionevole

Caratteristiche meccaniche e ambientali:

Dimensione:

Polarità
Per consentire ai collegamenti in fibra di inviare correttamente i dati, il segnale di trasmissione (Tx) a un'estremità del cavo deve corrispondere al corrispondente ricevitore (Rx) all'altra estremità.Lo scopo di qualsiasi sistema di polarità è quello di garantire questa connessione continuaLe norme industriali definiscono tre diversi metodi di polarità: metodo A, metodo B e metodo C.E ogni metodo utilizza diversi tipi di cavi MPO.

Method A uses Type A straight-through MPO trunk cables with a key up connector on one end and a key down connector on the other end so that the fiber located in Position 1 arrives at Position 1 at the other end. Quando si utilizza il metodo A per applicazioni duplex, è necessario far girare il trasmettitore-ricevitore in un cavo di patch ad una estremità.

Il metodo B utilizza connettori a chiave su entrambe le estremità per ottenere la svolta trasmettitore-ricevitore in modo che la fibra situata nella posizione 1 arrivi alla posizione 12 all'estremità opposta,la fibra situata nella posizione 2 arriva alla posizione 11 all'estremità opposta e così via.Per le applicazioni duplex, il metodo B utilizza cavi di patch A-B diretti su entrambe le estremità.

Il metodo C usa un connettore a chiave su da un lato e un connettore a chiave giù dall'altro lato come il metodo A, but the flip happens within the cable itself where each pair of fibers is flipped so that the fiber in Position 1 arrivers at Position 2 at the opposite end and the fiber in Position 2 arrives at Position 1Sebbene questo metodo funzioni bene per applicazioni duplex, non supporta applicazioni parallele a 8 fibre 40 e 100 Gig e quindi non è raccomandato.

Con tre diversi metodi di polarità e la necessità di utilizzare il tipo corretto di cordoni per ciascuna, gli errori di distribuzione possono essere comuni.Fluke Networks® MultiFiberTM Pro consente agli utenti di testare singoli cordoni patch, collegamenti e canali permanenti per una corretta polarità.
