Dettagli:
|
Nome del prodotto: | 1 2 fuori nel mini tipo separatore dello SpA | Tipo di connettore: | SC/E2000 |
---|---|---|---|
Tipo di modo: | singolo modo | OEM / ODM: | Accettabile |
Materiali della metropolitana: | Acciaio inossidabile | certificato: | CE, iso, RoHS |
Lunghezza cavo: | 1~3m | Diametro cavo: | 0.9mm, 0.6mm, 0.25mm |
Evidenziare: | Fibra ottica Splitter PLC,separatore della fibra di singolo modo |
Descrizione

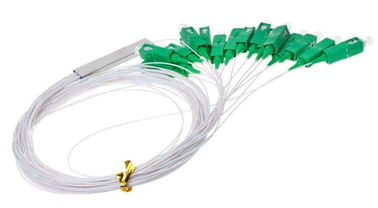

I separatori dello SpA (circuito planare dell'onda luminosa) sono separatori del singolo modo con un rapporto anche spaccato da una fibra introdotta alle fibre a uscite multiple. I conteggi disponibili di spaccatura sono: 1x4, 1x8, 1x16 e 1x32. I separatori dello SpA sono disponibili con la fibra monomodale del tubo sciolto di 900µm e terminati o unterminated secondo i vostri bisogni. I separatori dello SpA di Unconnectorized vengono senza i connettori per l'impionbatura o il connectorization facile. I separatori Connectorized dello SpA sono disponibili con la vostra scelta dei connettori a fibra ottica: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC e ST/UPC
Lo SpA si riferisce al circuito planare dell'onda luminosa. Come dispositivo micro-ottico, il separatore dello SpA usa un chip ottico per tagliare il segnale in ingresso in varie uscite. Al bordo del chip, c'è un circuito leggero nella forma del nastro montata su un trasportatore e sulle fibre. Il separatore dello SpA adotta tipicamente il vetro di silice come il materiale del circuito dell'onda luminosa ed accetta i tipi differenti di rivestimenti lucidati. Il substrato, la guida d'onda ed il coperchio sono tre strati di base del separatore dello SpA. Per le applicazioni differenti, i separatori dello SpA possono più ulteriormente essere categorizzati nei tipi differenti compreso i separatori nudi dello SpA, i separatori blockless dello SpA, i separatori dello SpA dell'ABS, i separatori dello SpA della scatola di LGX, il mini tipo alimentabile i separatori dello SpA, il tipo separatori dello SpA e separatori del vassoio dello SpA del supporto di scaffale 1U.
2. Applicazione
Sistemi di FTTX
Reti di PON
Collegamenti di CATV
Distribuzione del segnale ottico
3. Caratteristica
Perdita di inserzione bassa
PDL basso
Progettazione compatta
Buona uniformità di Manica--Manica
Ampia lunghezza d'onda di funzionamento: Dal 1260 nanometro a 1650nm
Ampia temperatura di funzionamento: Da -40°C a 85°C
Alte affidabilità e stabilità
4. Conformità
Telcordia GR-1209-CORE
Telcordia GR-1221-CORE
RoHS
Parametri | 1×2 | 1×4 | 1×8 | 1×16 | 1×32 | 1×64 |
Lunghezza d'onda di funzionamento (nanometro) | 1260~1650 | |||||
Tipo della fibra | SMF-28e o cliente specificato | |||||
Perdita di inserzione (dB) (grado di S/P) | 4.0/3.8 | 7.3/7.0 | 10.5/10.2 | 13.7/13.5 | 16.9/16.5 | 21.0/20.5 |
Uniformità di perdita (dB) | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 |
Attenuazione di riflessione (dB) (grado di S/P) | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 | 50/55 |
Perdita dipendente di polarizzazione (dB) | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
Direzionalità (dB) | 55 | 55 | 55 | 55 | 55 | 55 |
Perdita dipendente di lunghezza d'onda (dB) | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 |
Stabilità di temperatura (- 40~85 °C) (dB) | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
Temperatura di funzionamento (°C) | -40~85 | |||||
Temperatura di stoccaggio (°C) | -40~85 | |||||
Dimensione del modulo (millimetro) (L×W×H) | 100×80×10 | 100×80×10 | 100×80×10 | 120×80×18 | 140×115×18 | 140×115×18 |
Disegno di cad
La dimensione del tubo (millimetro): 50x4x4
Modulo del separatore ottico dello SpA il MINI non solo disponibile in vari modi spaccati e tipi del pacchetto, ma anche può essere personalizzato secondo i requisiti di cliente.
Pakcing
Lo imballeremo dalla borsa di OPP e dal contenitore di cartone fuori. per proteggere le merci non sono danneggiati quando la consegna.
FQA
1. Q: Siete produttore?
A: sì, siamo produttore a Shenzhen, Cina
2. Q: Che cosa è il vostro MOQ?
A: MOQ può essere pc 1, ma non dobbiamo suggerire di ordinare i pc 1, perché il costo sarà più alto, di modo che il prezzo sarà superiore al vostro bilancio.
3. Q: Che cosa è il prezzo?
A: Il prezzo è secondo la vostra quantità. Dopo che ci lasciate conoscere la vostra quantità, offriremo il nostro migliore prezzo per voi. La grande quantità otterrà molto il prezzo competitivo.
4. Q: Potete citare il prezzo di CATENA DELL'OROLOGIO?
A: sì possiamo, ma dovuto la dimensione ed il peso non è grande, la maggior parte è la consegna da aria, DHL, TNT, UPC, FEDEX, ecc. Così difficile fare prezzo di CATENA DELL'OROLOGIO. Il migliore modo è ci ha lasciati conosce le vostre specifiche dettagliate e quantità, noi offrirà il trasporto con il prezzo dei prodotti per il vostro riferimento.
Abbiamo molto logist di prezzo competitivo. Se la vostra quantità è grande e ci sono dozzine di contenitori di cartone, possiamo capire il trasporto dal mare per il vostro riferimento.
Il prezzo di EXW o il prezzo di CFR sarà migliore. Potete contattarci per più soluzione se avete bisogno di.
5. Q: Come è la vostra qualità?
A: La nostra produzione è secondo l'IEC, produzione standard di Europa, quasi chiusa all'officina senza polvere. Attrezzatura di produzione e attrezzature per il controllo di qualità importate. Particolarmente attrezzature di MTP Daisi.
Tutti i prodotti sono prova di 100% prima della consegna.
6. Q: Che cosa è il vostro termine d'esecuzione?
A: Abbiamo tre fabbriche in Cina. Una fabbrica per produzione del cavo a fibre ottiche, due fabbriche per il cavo di toppa, SpA, ODF, adattatore, attenuatori, ecc.
Per il cavo di toppa a fibra ottica, il termine d'esecuzione può essere dei 2 -3 giorni owrking per 5000 pc. i prodotti che regolari siamo lo hanno in azione. Possiamo occuparci di ordine urgente per voi. Più informazioni, potete sentireti libero per contattarci.
7. Q: Che cosa è la vostra garanzia?
A: per il cavo di toppa, abbiamo 2 anni di garanzia dalla consegna, ma soltanto responsabile di danno non artificiale. Per danno artificiale, possiamo repare per voi gratis, ma il trasporto sarà pagato dal vostro lato.
8. Q: Che cosa è il vostro imballaggio?
A: Stiamo usando il pacchetto internazionale dell'esportazione. ha attaccato un certo imballaggio dei prodotti differenti per il vostro riferimento. Anche possiamo stampare il vostro logo sull'imballaggio
9. Q: Potete fare OEM/ODM?
A: sì, possiamo. Siamo produttore, tutti i prodotti siamo accettiamo l'OEM /ODM. possiamo firmare l'accordo di non divulgazione.
10. Q: Posso avere un campione?
A: Dipende da quali prodotti, per l'adattatore, l'attenuatore, il cavo di toppa, treccia, noi può fornire un sammple per voi gratis. Ma trasporto rimborsato dal vostro lato.
Per i grandi prodotti del valore, non possiamo offrirlo gratis, tassa del campione ed il trasporto rimborsato in primo luogo, dopo che avete ordinato, la tassa del campione sarà restituito.
11. Q: Come posso ordinare?
A: 1. invii la posta noi o invii l'indagine. conosciamo il nome di prodotti, le specifiche dettagliate, la quantità. Fornisca il vostro ricevono l'indirizzo se ci avete bisogno di di capire il trasporto per voi.
2. Dopo che conosciamo i vostri requisiti, offrirà il nostro migliore prezzo per voi, con termine d'esecuzione. Il prezzo è secondo la vostra quantità.
3. Quando accettate la citazione, faremo la fattura di Profoma con il nostro conto bancario.
4. Sistemeremo la produzione per voi dopo che abbiamo ricevuto il pagamento.
5. Prima che la consegna confermiamo ancora le informazioni di ricezione con voi .and invierà il numero di inseguimento voi dopo la consegna.
6. Proveremo il nostro meglio per soddisfare le vostre richieste della cooperazione a lungo termine.
12. Q: Che cosa il vostro termine di pagamento?
A: T/T, Western Union, Paypal, MoneyGram immediatamente. Per il grande importo, può in anticipo il deposito di 50%, equilibrio di 50% pagato prima della consegna.
