Circolatore a fibra ottica mono-modo da 1310 nm con connettori FC/PC per un elevato isolamento e basse perdite di inserimento

Marchio:	New Light
Numero di modello:	FC APC
Moq:	10
prezzo:	1~30
Dettagli dell' imballaggio:	imballaggio per l'esportazione
Condizioni di pagamento:	T/T, Western Union, MoneyGram, PayPal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Certificazione:

ISO ,ROSH

Nome del prodotto:

Circolatori ottiche di MP, tipo di fibra ottica di singolo modo della circolatore di 1310 nanometro

Tipo di connettore:

Connettori dei connettori FC/APC di FC/PC

Tipo di modalità:

Modalità singola

lunghezza d'onda centrale:

1310 nanometro

≤0,2 dB

Perdita di ritorno:

≥ 50dB

Conversazione trasversale:

≥ 45dB

Tipo di fibra:

Ciao1060

Temperatura di funzionamento:

0 ~ 50 ℃

Gamma di lunghezze d'onda:

1280 - 1340 nanometro o 1280 - 1400 nanometro

Capacità di alimentazione:

1000000

Evidenziare:

separatore della fibra di singolo modo

sdoppiatore di fibra ottica

Descrizione del prodotto

SM Circolatori per la scissione in fibra ottica

1310 nm Circolatore a fibra ottica tipo mono-modo

Visualizzazione del prodotto

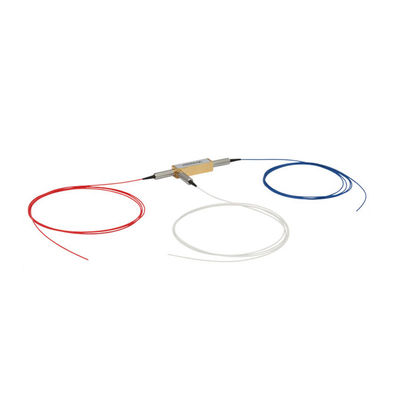

I circolatori a fibra ottica SM da 1310 nm sono disponibili in configurazioni sotto-minate, connettore FC/PC o connettore FC/APC.

I nostri circolatori CIR1310, CIR1310-FC e CIR1310-APC supportano una potenza massima di 300 mW (CW).,offrendo un intervallo di lunghezza d'onda più ampio rispetto ai circolatori di fibra ottica SM standard da 1310 nm con potenza massima di 500 mW (CW).

Come funzionano i circolatori ottici

I circolatori ottici consentono la trasmissione bidirezionale del segnale ottico attraverso una singola fibra.

Segnali di entrata nel porto 1 di uscita nel porto 2 con perdite minime
Segnali di entrata nel porto 2 di uscita dal porto 3 con perdite minime
La luce che entra nel porto 2 subisce perdite significative nel porto 1
La luce che entra nel porto 3 subisce perdite significative nei porti 2 e 1

Essendo dispositivi non reciproci, i circolatori ottici assicurano che i cambiamenti nelle proprietà della luce causati dal passare attraverso il dispositivo non siano invertiti quando viaggiano nella direzione opposta.

Caratteristiche chiave

Isolamento elevato e perdita di ritorno
Basse perdite di inserimento e PDL
Progettazione libera da epoxi del percorso ottico

Applicazioni

Add-Drop Multiplexing
Sensori a fibra
Pompaggio bidirezionale
Sistemi bidirezionali di trasmissione del segnale
Dispositivi di compensazione della dispersione cromatica in linea di accoppiamento

Specifiche tecniche

Articolo	Unità	Parametri
lunghezza d'onda di funzionamento	nm.	1064
Larghezza di banda	nm.	- Sì, sì. - Sì, sì.
Isolamento	dB	≥25... ≥23... ≥20...
Perdita di inserimento @ Banda, 23°C	dB	≤2,1 ≤2,6 ≤3,2 ≤3.8
PDL	dB	≤ 0.2
Risultato di perdita	dB	≥ 50
Parla in croce	dB	≥ 45
PDL	dB	≤ 0.1
Potenza ottica massima	MW.	≤ 300
Tipo di fibra	/	Ciao 1060
Temperatura di funzionamento	°C	0 ~ 50
Temperatura di conservazione	°C	-40~85
Dimensione del pacchetto	mm	34x8.4x8.4 ((P1)

Tutte le specifiche sono basate su dispositivi senza connettori e garantite su lunghezza d'onda, polarizzazione e temperatura.

Dimensioni del prodotto

Informazioni sull'ordine

Esempio: CIR-12210

CIR-	Lunghezza d'onda	Larghezza di banda	Tipo di fibra	Lunghezza della fibra	Tipo di connettore
	1. 1064 nm 2Altri	1. ± 5 nm 2. ± 10 nm 3. ± 20 nm 4. ± 30 nm	1. 250 μm di fibra 2. 900 μm di fibra 3Altri	1. 0,5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3Altri	0Nessun connettore. 1. FC/UPC 2FC/APC 3SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7Altri
