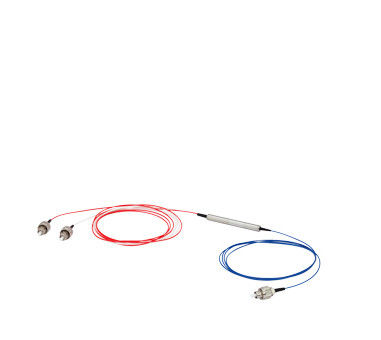

Circolatore a fibra 1550 nm con 3 porte, bassa perdita di inserimento e elevato isolamento per la trasmissione del segnale ottico

Marchio:	New Light
Numero di modello:	FC
Moq:	10
prezzo:	1~30
Dettagli dell' imballaggio:	imballaggio per l'esportazione
Condizioni di pagamento:	T/T, Western Union, MoneyGram, PayPal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

Cina

Certificazione:

ISO ,ROSH

Nome del prodotto:

Circolatori in fibra da 1550 nm o circolatore in fibra ottica da 1310 nm modalità singola

Tipo di connettore:

Connettori PC/APC FC

Tipo di modalità:

PDL:

≤0,2 dB

Perdita di ritorno:

≥ 50dB

Conversazione trasversale:

≥ 45dB

Tipo di fibra:

Ciao1060

N. porto:

3 porti

Gamma di lunghezze d'onda:

1280 - 1340 nanometro o 1280 - 1400 nanometro

Dimensione del pacchetto:

34x8,4x8,4(P1)mm

Capacità di alimentazione:

1000000

Evidenziare:

separatore della fibra di singolo modo

sdoppiatore di fibra ottica

Descrizione del prodotto

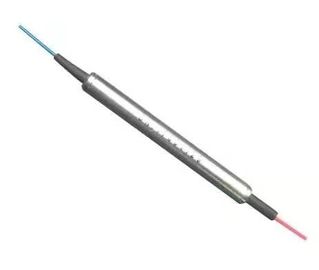

Circolatori a fibra ottica da 1550 nm e 1310 nm

Circolatori a fibra ottica mono-modo ad alte prestazioni progettati per applicazioni di telecomunicazione, rilevamento e imaging.

Cos'è un circolatore a fibra ottica?

Un circolatore a fibra ottica funziona in modo simile a un circolatore a microonde, servendo come un dispositivo multiporto a tre o più porte.L'onda luminosa trasmette da una porta alla prossima porta sequenziale con perdite minime mentre viene bloccata dal viaggiare verso le porte precedenti.

Originariamente sviluppati per i sistemi di telecomunicazione, i circolatori ottici sono ora ampiamente utilizzati nelle applicazioni di rilevamento e imaging a causa della loro disponibilità in configurazioni a basso costo e ad alte prestazioni.

Questo dispositivo a tre porte consente la trasmissione di luce unidirezionale: i segnali che entrano nella porta 1 escono dalla porta 2 con perdite minime, mentre i segnali che entrano nella porta 2 escono dalla porta 3 con perdite minime.La luce che entra nel porto 2 subisce perdite significative nel porto 1, e la luce che entra nella porta 3 subisce perdite sostanziali nelle porte 2 e 1.

I circolatori ottici sono dispositivi non reciproci, il che significa che i cambiamenti nelle proprietà della luce causati dal passare attraverso il dispositivo non vengono invertiti quando viaggiano nella direzione opposta.

Caratteristiche chiave

Isolamento elevato e perdita di ritorno
Basse perdite di inserimento e PDL
Progettazione libera da epoxi del percorso ottico

Applicazioni

Add-Drop Multiplexing
Sensori a fibra
Pompaggio bidirezionale
Sistemi bidirezionali di trasmissione del segnale
Dispositivi di compensazione della dispersione cromatica in linea di accoppiamento

Specifiche tecniche

Articolo	Unità	Parametri
lunghezza d'onda di funzionamento	nm.	1064
Larghezza di banda	nm.	- Sì, sì. - Sì, sì.
Isolamento	dB	≥25... ≥23... ≥20...
Perdita di inserimento @ Banda, 23°C	dB	≤2,1 ≤2,6 ≤3,2 ≤3.8
PDL	dB	≤ 0.2
Risultato di perdita	dB	≥ 50
Parla in croce	dB	≥ 45
PDL	dB	≤ 0.1
Potenza ottica massima	MW.	≤ 300
Tipo di fibra	/	Ciao 1060
Temperatura di funzionamento	°C	0 ~ 50
Temperatura di conservazione	°C	-40~85
Dimensione del pacchetto	mm	34x8.4x8.4 ((P1)

Tutte le specifiche sono basate su dispositivi senza connettori e garantiti su lunghezza d'onda, polarizzazione e temperatura.

Le specifiche possono essere modificate senza preavviso.

Dimensioni

Informazioni sull'ordine

Esempio: CIR-12210

CIR-	Lunghezza d'onda	Larghezza di banda	Tipo di fibra	Lunghezza della fibra	Tipo di connettore
	1. 1064 nm 2Altri	1. ± 5 nm 2. ± 10 nm 3. ± 20 nm 4. ± 30 nm	1. 250 μm di fibra 2. 900 μm di fibra 3Altri	1. 0,5 +/- 0,1 m 2. 1,0 +/- 0,1 m 3Altri	0Nessun connettore. 1. FC/UPC 2FC/APC 3SC/UPC 4. SC/APC 5. LC/PC 6. MU/PC 7Altri
