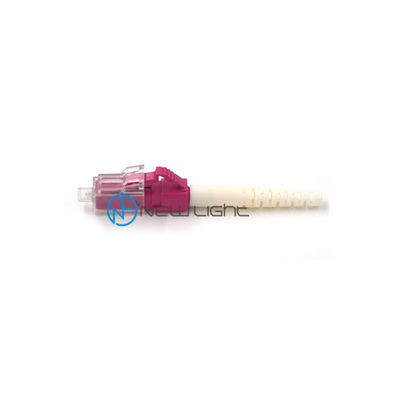

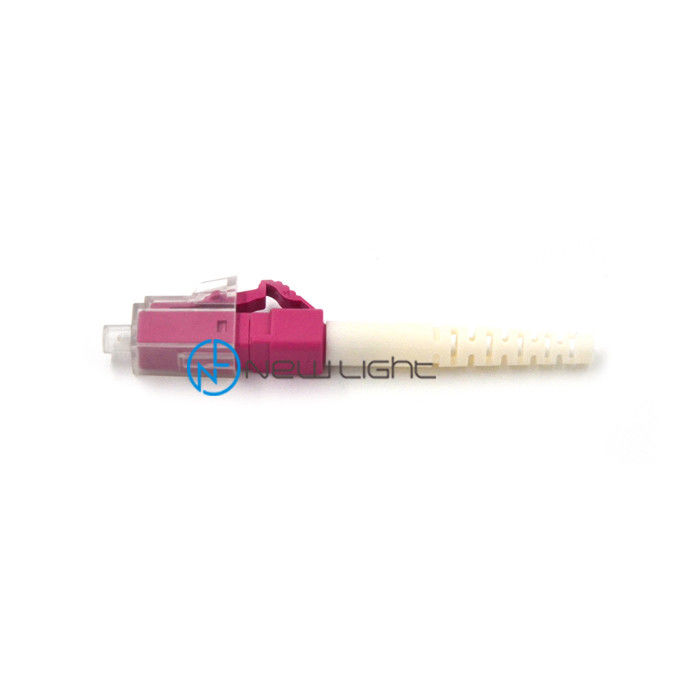

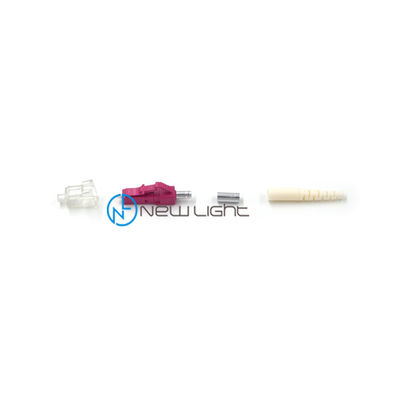

Connettori a fibra ottica misti 3.0mm semplici di LC SX 0.9mm 2.0mm del duplex

Connettore di LC in primo luogo. Il LC (connettore di Lucent) in primo luogo è stato sviluppato da Lucent Technologies come risposta all'esigenza dai loro clienti primari di piccolo e connettore basso di perdita di inserzione. Poi la progettazione di LC è stata standardizzata in EIA/TIA-604-10 ed è offerta da altri produttori. La dimensione del puntale di un connettore di LC è di 1,25 millimetri, metà della dimensione del puntale del connettore dello Sc. Il connettore di LC è stimato per 500 cicli accoppiamento e la sua perdita di inserzione tipica è 0,25 dB. Ci sono ragioni solide per cui il connettore di LC è un tipo preferito del connettore per la rete ad alto rendimento. Il connettore di LC ha una piccola dimensione, prende in prestito la costruzione della spaccatura-manica e un puntale cilindrico (solitamente ceramico) dal connettore dello Sc e può avere una progettazione del spinta-e-fermo che fornisce la stabilità a prova di tirata in supporti di scaffale del sistema.

Il cavo di toppa a fibra ottica misto duplex semplice del singolo modo di ST/PC ST/UPC ST/APC è progettato con il tipo ibrido o singolo connettore di rendimento elevato ed è usato per le applicazioni della rete. La sua prestazione ottica è stata 100% provato (perdita di inserzione, lunghezza e attenuazione di riflessione specificate cliente). Questo cavo di toppa a fibra ottica è disponibile nei colori standard come giallo, arancio, acqua o la porpora ed altri colori sono disponibili su richiesta. Il rivestimento esterno del cavo è disponibile in PVC, l'alogeno zero del fumo basso (LSZH) ed il PC, il UPC, tipo del connettore dell'APC è disponibile. Ha un'alta concentricità di 0,098 in (2,5 millimetri) puntale ceramico per FC, la st, lo Sc e 0,049 in (1,25 millimetri) puntale ceramico per LC e la MU. Fornisce al cliente ha risposto alle esigenze.

I connettori a fibra ottica sono utilizzati ad entrambe l'estremità di un saltatore della fibra per raggiungere i collegamenti trasversali delle fibre. Ci sono molti tipi di connettori sviluppati per i cavi di saltatore a fibra ottica. Per esempio, le reti monomodali hanno utilizzato i connettori dello Sc o di FC nella proporzione circa lo stesso come la st e Sc nelle installazioni miste. Per scegliere un cavo a fibra ottica adeguato della toppa, il connettore a fibra ottica è un fattore importante stesso da considerare. Il connettore di LC è un tipo comune del connettore utilizzato nei cavi di saltatore a fibra ottica. Un LC al cavo della toppa della fibra di LC è un cavo della toppa terminato agli entrambi si conclude con i connettori di LC. Il seguente testo fa un'introduzione dettagliata di LC ai cavi della toppa della fibra di LC.

Conformità di norme

. Requisiti generici di Telcordia (precedentemente Bellcore) GR-326-CORE di singolo modo
connettori ottici ed assemblee di saltatore.
. Specificazione generica di IEC 874-1 per i connettori a fibra ottica ed i cavi
. ANSI/TIA-568-C.3, ISO/IEC 11801 secondo Ed., en 50173, UL94V-0 di CENELEC
. Tasso ignifugo del cavo: Norma OFNR o IEC60332-3

Caratteristiche

. 100% provato sulla prestazione ottica (perdita di inserzione
Lunghezza & attenuazione di riflessione specificate cliente)
. Il colore standard è giallo, arancio, acqua o porpora,
altri colori disponibili su richiesta
. Rivestimento esterno del cavo disponibile in PVC, alogeno zero del fumo basso (LSZH)
. Il PC, UPC, connettori dell'APC scrive disponibile a macchina
. Alto puntale ceramico per FC, st, Sc di concentricità 2.5mm
e puntale ceramico di 1.25mm per LC e la MU
. Disponibile in G652D, in G657A, in OM1, in OM2, in OM3 e in OM4
. Marcature di posizione A/Position B
. Disponibile in 0.9mm, 1.6mm, 2.0mm, dimensioni di 3.0mm

APPLICAZIONI

· CATV
· Termine attivo del dispositivo
· Reti di telecomunicazione
· Metropolitana
· Reti locali (LANs)
· Reti dell'elaborazione dei dati
· Attrezzatura di prova
· Installazioni precise
· Reti in area geografica (WAN)
· Industriale, medico & militare

CARATTERISTICA

· Perdita di inserzione bassa e riflessione posteriore
· Costruzione di un pezzo e progettazione a prova di tirata
· puntale ceramico di galleggiamento dei pre-raggi
· Chiave di antirotazione di precisione ed ente resistente alla corrosione
· Varietà di tipi e di colori dello stivale

Il connettore dell'APC è un tipo di connettore della fibra che minimizza il backreflection dovuto un 5° aangolo-polacco 15° applicato per concludere i fronti. Come illustrato nella seguente immagine.

i connettori Angolo-lucidati dovrebbero essere accoppiati soltanto ad altri connettori angolo-lucidati. Accoppiandosi ad un connettore lucidato non angolo causa la perdita di inserzione molto alta. I connettori generalmente angolo-lucidati hanno più alta perdita di inserzione che il contatto fisico diritto di buona qualità un.
«Ultra» i connettori di qualità possono raggiungere la riflessione posteriore comparabile ad un connettore ad angolo una volta collegati, ma un collegamento ad angolo mantiene la riflessione lombo-sacrale anche quando l'estremità dell'uscita della fibra è staccata.

i collegamenti Ad angolo-lucidati sono distinti visibilmente mediante l'uso di uno stivale verde di gommino di protezione, o di un corpo verde del connettore. Le parti sono identificate tipicamente aggiungendo «/APC» al nome.
Per esempio, un connettore ad angolo di FC può essere designato FC/APC, un connettore ad angolo di LC può essere designato LC/APC, ecc.

Il valore di attenuazione di riflessione per i connettori accoppiati dell'APC nel campo sarà tipicamente maggior del dB -65. Per un collegamento di UPC, è normalmente dB -55.
Quando i connettori sono unmated-tali porti inutilizzati in un'attenuazione di riflessione della struttura- di distribuzione di FTTP per i connettori dell'APC è il dB -65 o maggior, confrontato ai connettori di UPC che saranno nella vicinanza del dB 14.

Caratteristiche:

►Aderisce all'IEC 61754-20 e a TIA 604-2

►Perdita di inserzione bassa e riflessione posteriore

►La baionetta ha modellato l'alloggio per il termine facile

►Ente d'ottone nichelato

►Puntale ceramico di biossido di zirconio con rivestimento di qualità superiore del PC

►RoHS, PORTATA SvHC compiacente

Applicazioni:

►Reti locali

►Reti dell'elaborazione dei dati

►Applicazione di distribuzione

►Distribuzione dei locali

►Equipmen del laboratorio e della prova

Facilità d'uso

Parametro

più connettore per riferimento

Come ordinare

1. Tipo del connettore: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo di modo: singolo modo (UPC ed APC)/multi modo (PC)
3. diametro del cavo: 0,9/2,0/3,0 millimetri (possa ha personalizzato l'altro diametro)
4. materiale di rivestimento: PVC/LSZH
5. numero di fibre: il centro il centro/24core/48 il centro/96 del duplex/semplice/4 centri/6core/8 centri /12 ecc
6. tipo di cavo: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. lunghezza del cavo di toppa: secondo il vostro requisito
Il connettore 8.MPO/MTP dovrebbe lasciarci conoscere quali metodo (tipo di A/tipo /C di tipo B), maschio o femmina, numero di fibre (4/8/12/16/24/32 di fibra)
