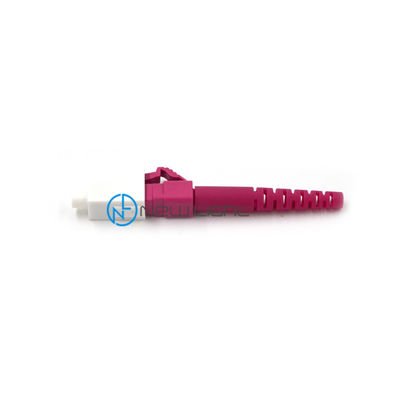

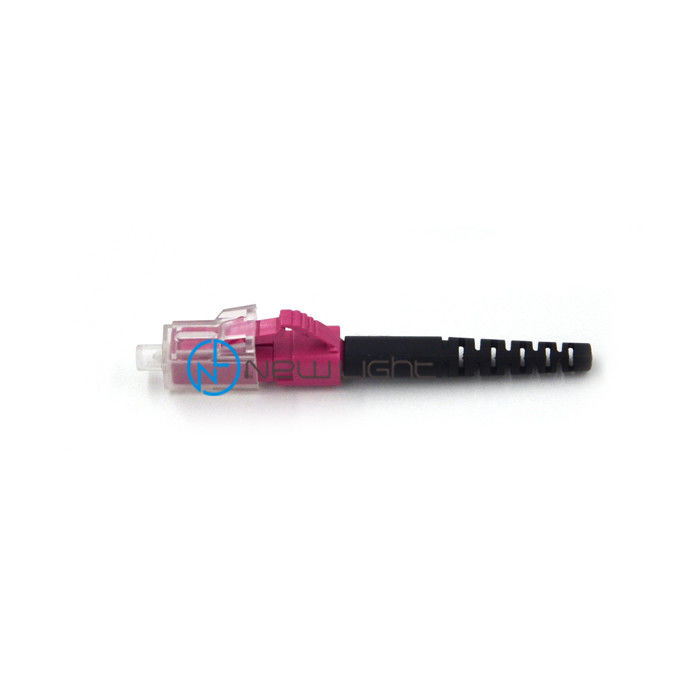

Simplex/LC duplex SX 0.9mm 2.0mm 3.0mm rapidamente collegare i connettori a fibra ottica

La nuova luce fornisce una matrice del connettore FC, lo Sc, la st, il LC, MU, MTRJ della fibra,… oltre al connettore della fibra, noi inoltre offre il connettore veloce (puntale di biossido di zirconio dell'Assemblea di campo… 2.5mm con vasta gamma di fibra - dimensione ottica dei connettori (125m… SX. DX. MX. 0,9 millimetri di cavo. 1,6 millimetri di cavo. 1,8 millimetri di cavo. simplex e duplex del cavo da 2,0 millimetri…

Il connettore di LC è un tipo comune del connettore utilizzato nei cavi di saltatore a fibra ottica. Un LC al cavo della toppa della fibra di LC è un cavo della toppa terminato agli entrambi si conclude con i connettori di LC.

Opzioni dei cavi della toppa di LC-LC

Ci sono molte opzioni del cavo di toppa di LC. L'immagine sotto le manifestazioni LC ai cavi della toppa della fibra di LC.
Assemblee di simplex, del duplex o della multi-fibra
Tipi della lucidatura del PC, di UPC e dell'APC
Lunghezze di cavo a fibre ottiche e colori su ordinazione del rivestimento.
cavi esterni del diametro di 0.9mm, di 1.8mm, di 2.0mm e di 3.0mm
Tipi del rivestimento: La colonna montante, PVC, assemblea plenaria ha valutato, o LSZH, tutto il RoHS compiacente
Varie tipi della fibra e lunghezze d'onda, 9/125 di fibra monomodale tipica (SMF), 50/125 e 62.5/125 fibra mista (MMF)

Conformità di norme

. Requisiti generici di Telcordia (precedentemente Bellcore) GR-326-CORE di singolo modo
connettori ottici ed assemblee di saltatore.
. Specificazione generica di IEC 874-1 per i connettori a fibra ottica ed i cavi
. ANSI/TIA-568-C.3, ISO/IEC 11801 secondo Ed., en 50173, UL94V-0 di CENELEC
. Tasso ignifugo del cavo: Norma OFNR o IEC60332-3

Caratteristiche

. 100% provato sulla prestazione ottica (perdita di inserzione
Lunghezza & attenuazione di riflessione specificate cliente)
. Il colore standard è giallo, arancio, acqua o porpora,
altri colori disponibili su richiesta
. Rivestimento esterno del cavo disponibile in PVC, alogeno zero del fumo basso (LSZH)
. Il PC, UPC, connettori dell'APC scrive disponibile a macchina
. Alto puntale ceramico per FC, st, Sc di concentricità 2.5mm
e puntale ceramico di 1.25mm per LC e la MU
. Disponibile in G652D, in G657A, in OM1, in OM2, in OM3 e in OM4
. Marcature di posizione A/Position B
. Disponibile in 0.9mm, 1.6mm, 2.0mm, dimensioni di 3.0mm

APPLICAZIONI

· CATV
· Termine attivo del dispositivo
· Reti di telecomunicazione
· Metropolitana
· Reti locali (LANs)
· Reti dell'elaborazione dei dati
· Attrezzatura di prova
· Installazioni precise
· Reti in area geografica (WAN)
· Industriale, medico & militare

CARATTERISTICA

· Perdita di inserzione bassa e riflessione posteriore
· Costruzione di un pezzo e progettazione a prova di tirata
· puntale ceramico di galleggiamento dei pre-raggi
· Chiave di antirotazione di precisione ed ente resistente alla corrosione
· Varietà di tipi e di colori dello stivale

Il connettore dell'APC è un tipo di connettore della fibra che minimizza il backreflection dovuto un 5° aangolo-polacco 15° applicato per concludere i fronti. Come illustrato nella seguente immagine.

i connettori Angolo-lucidati dovrebbero essere accoppiati soltanto ad altri connettori angolo-lucidati. Accoppiandosi ad un connettore lucidato non angolo causa la perdita di inserzione molto alta. I connettori generalmente angolo-lucidati hanno più alta perdita di inserzione che il contatto fisico diritto di buona qualità un.
«Ultra» i connettori di qualità possono raggiungere la riflessione posteriore comparabile ad un connettore ad angolo una volta collegati, ma un collegamento ad angolo mantiene la riflessione lombo-sacrale anche quando l'estremità dell'uscita della fibra è staccata.

i collegamenti Ad angolo-lucidati sono distinti visibilmente mediante l'uso di uno stivale verde di gommino di protezione, o di un corpo verde del connettore. Le parti sono identificate tipicamente aggiungendo «/APC» al nome.
Per esempio, un connettore ad angolo di FC può essere designato FC/APC, un connettore ad angolo di LC può essere designato LC/APC, ecc.

Il valore di attenuazione di riflessione per i connettori accoppiati dell'APC nel campo sarà tipicamente maggior del dB -65. Per un collegamento di UPC, è normalmente dB -55.
Quando i connettori sono unmated-tali porti inutilizzati in un'attenuazione di riflessione della struttura- di distribuzione di FTTP per i connettori dell'APC è il dB -65 o maggior, confrontato ai connettori di UPC che saranno nella vicinanza del dB 14.

Caratteristiche:

►Aderisce all'IEC 61754-20 e a TIA 604-2

►Perdita di inserzione bassa e riflessione posteriore

►La baionetta ha modellato l'alloggio per il termine facile

►Ente d'ottone nichelato

►Puntale ceramico di biossido di zirconio con rivestimento di qualità superiore del PC

►RoHS, PORTATA SvHC compiacente

Applicazioni:

►Reti locali

►Reti dell'elaborazione dei dati

►Applicazione di distribuzione

►Distribuzione dei locali

►Equipmen del laboratorio e della prova

Facilità d'uso

Parametro

più connettore per riferimento

Come ordinare

1. Tipo del connettore: SC/FC/LC/ST/MPO/MTP/MU/MTRJ/E2000/SMA
2. tipo di modo: singolo modo (UPC ed APC)/multi modo (PC)
3. diametro del cavo: 0,9/2,0/3,0 millimetri (possa ha personalizzato l'altro diametro)
4. materiale di rivestimento: PVC/LSZH
5. numero di fibre: il centro il centro/24core/48 il centro/96 del duplex/semplice/4 centri/6core/8 centri /12 ecc
6. tipo di cavo: G652D/G657A1/G657A2 /G655/OM1/OM2/OM3-150/OM3-300/OM4 /OM5
7. lunghezza del cavo di toppa: secondo il vostro requisito
Il connettore 8.MPO/MTP dovrebbe lasciarci conoscere quali metodo (tipo di A/tipo /C di tipo B), maschio o femmina, numero di fibre (4/8/12/16/24/32 di fibra)
