Dettagli:
|
Connettore: | MPO/MTP | Tipo del connettore: | MPO/LC |
---|---|---|---|
Temperatura di funzionamento: | -40℃ ~ +80℃, 40~+85 | Perdita di inserzione: | Perdita ed elite standard |
Garanzia: | 1 anno | Materiale: | Lega di alluminio e della plastica |
Lunghezza d'onda: | 850nm/1310nm/1550nm | Capacità: | Sc 12core/LC massimo 24core massimo |
Evidenziare: | Quadro d'interconnessione della cassetta di MTP MPO,Quadro d'interconnessione della cassetta di LGX MPO,cassetta della fibra montata scaffale 1550nm |

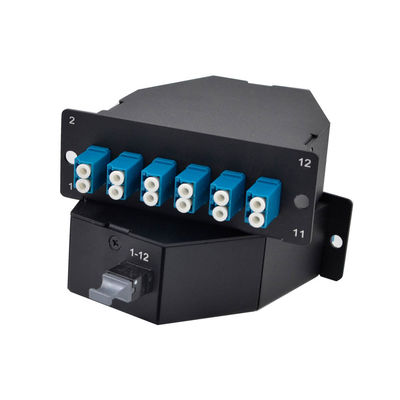

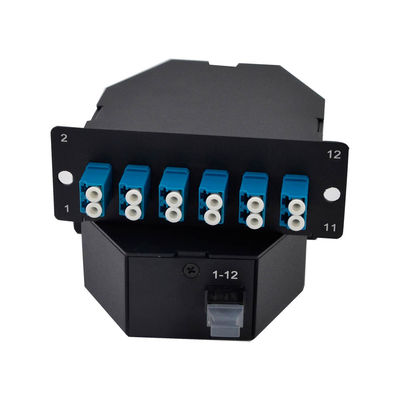

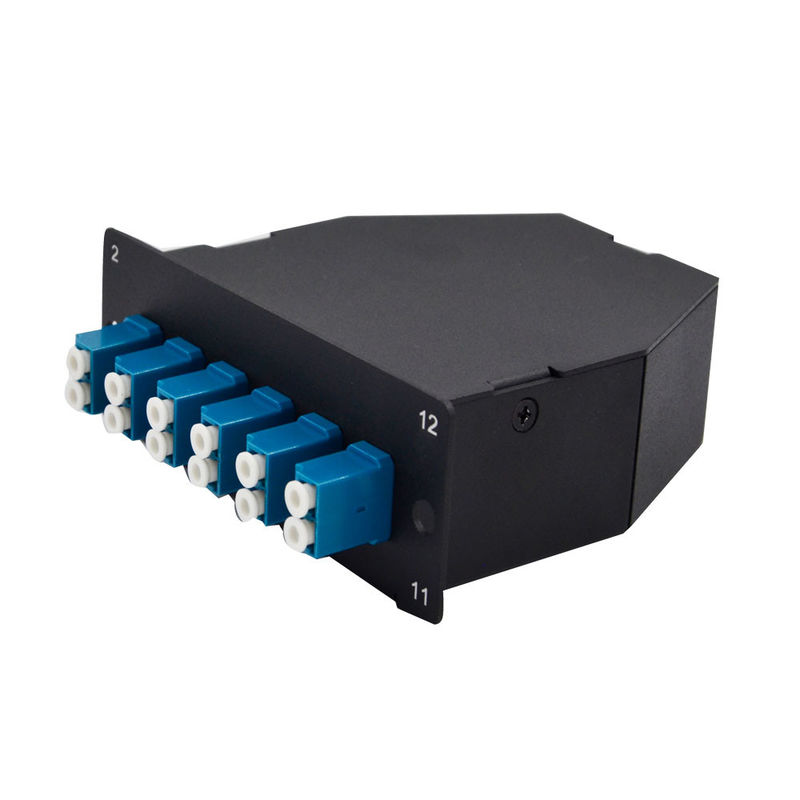

Lo scaffale ha montato il tipo elite MTP delle fibre di B 12/modulo di LGX cassetta di MPO
Descrizione di prodotto modulo della cassetta MPO/di MTP:
ffers una vasta gamma di singolo modo e di cassette a fibra ottica miste di MPO. Le cassette sono pre-terminate, pretestate ed improvvise dentro per ridurre il tempo di installazione. Offrono una soluzione modulare per fare i movimenti, aggiungono e cambiamenti facili. Il connettore posteriore di MPO è compatibile con un cavo di toppa di MTP®. Le cassette della fibra sono disponibili in tre stili; Classico – 72 fibre di LC per RU, alta densità (HD) – 96 fibre di LC per RU e plug and play – 96 fibre per RU.
Classico: La cassetta è LGX® compatibile e può misura molti recinzioni dello standard industriale e quadri d'interconnessione in bianco.
Caratteristiche modulo della cassetta MPO/di MTP:
Il materiale di alluminio di alta qualità tiene conto le cassette compatte e durevoli.
Le cassette offrono una soluzione pre-terminata che salva il tempo sull'assemblea e sul termine.
Il connettore di MPO riduce la perdita di inserzione che migliora la prestazione di collegamento del canale.
Adatto a qualsiasi applicazioni con un'esigenza di più alta larghezza di banda.
Le cassette permettono fino a 72 fibre all'interno di 1RMS.
Compatibile con i quadri d'interconnessione di LGX ed il Scaffale-supporto a fibra ottica compatibile classico & le recinzioni a fibra ottica del Parete-supporto.
Adattatore maschio di MPO modulo della cassetta MPO/di MTP:
Materiale: Tereftalato del polibutilene (PBT)
Colore: Nero
Cicli accoppiamento: 1000 cicli accoppiamento
Cappuccio parapolvere: TPR
Colore: Nero
Perdita di inserzione: <0>
Materiale modulo della cassetta MPO/di MTP:
Alloggio della cassetta:
Materiale: Lega di alluminio
Rifinitura di superficie: Cappotto della polvere nera
• Progettazione modulare ad alta densità, fibra fino a 96 in 1U per utilizzazione efficiente.
• cassetta Pre-terminata per affidabilità migliore e spiegamento rapido.
• Connettori di rendimento elevato per raggiungere un bilancio ottico con poche perdite.
• I moduli del gioco & della spina permettono l'installazione veloce dei collegamenti multipli della fibra.
• Offerto in una vasta gamma di configurazioni di polarità e di prestazione.
• La fibra di corning compoliant alle norme di Telcordia, di EIA/TIA e di IEC.
Numero di fibre | 12 / 24 | Modo della fibra | Μm OM3 50/125 |
Front Connector Type | Duplex di 12 LC UPC | Tipo posteriore del connettore | maschio di 1x MPO UPC (appuntato) |
Adattatore di MPO | Chiave fino alla chiave giù | Fibra di vetro | Corning ClearCurve® |
Perdita di inserzione | MPO≤0.35 dB, dB LC≤0.2 | Attenuazione di riflessione | MPO≥20 dB, dB LC≥30 |
Temperatura di funzionamento | 0°C a 70°C | Temperatura di stoccaggio | -40°C a 75°C |
Dimensioni (HxWxD) | 1,38 ' x4.29 ' x4.64» (35x109x118 millimetri) | Applicazione | Corrispondendo per il tipo cassetta di AF |
Proprietà di prestazione modulo della cassetta MPO/di MTP:
Front Connector | Duplex di LC/SC |
Materiale della manica | Biossido di zirconio ceramico |
Perdita di inserzione | Misto: Singolo modo di UPC ≤0.2dB: APC ≤0.3dB UPC ≤0.2dB |
Attenuazione di riflessione | Misto: Singolo modo di UPC ≥30dB: APC ≥60dB UPC ≥50dB |
Illustrazione di polarità modulo della cassetta MPO/di MTP:
In tutta l'installazione, è importante assicurarsi che il trasmettitore alle partite di un'estremità il ricevitore corrispondente all'altra estremità. Il FS fornisce una serie di soluzioni intelligenti che possono aiutarvi a dirigere ed ottimizzare la vostra rete e la sua connettività.
