Dettagli:
|
nome: | Cavo di MPO MTP | Materiale: | LSZH, OFNP o OFNR |
---|---|---|---|
tipo di modo: | OM3 OM4 OS2 | tipo del centro: | 12 /24core |
Connettore: | MTP/MPO | Colore: | Acqua, arancia, acqua rossa gialla e gialla |
Evidenziare: | Cavo di OM3 40G MPO,Cavo dell'assemblea plenaria OM4 MPO di polarità A,12 cavo delle fibre 40G OM3 MPO |
Una polarità mista di 12 delle fibre 40G MPO fili del cavo OM3 OM4 un'assemblea plenaria

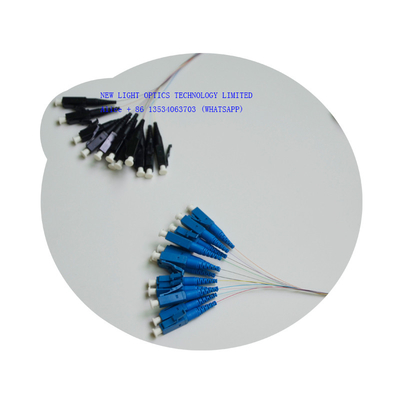

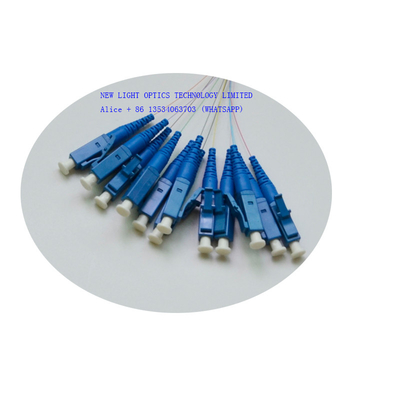

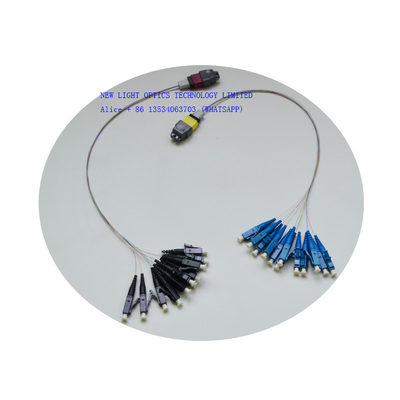

24 cavi misti di sblocco di lc di mpo dell'assemblea plenaria di polarità B dei fili OM3 delle fibre OM4
Descrizione
Il NUOVO cavo a fibre ottiche LEGGERO dell'OTTICA OM4 è utilizzato per le applicazioni a fibra ottica ad alta velocità della rete in costruzioni, centri dati, le telecomunicazioni, ecc, anche citati come millimetro, MMode. È usato tipicamente per le vie verticali, le assi e gli spazi fra i pavimenti della costruzione. Questo saltatore della fibra di LC è progettato per la prestazione ed è costruito per durare negli ambienti di cavo approssimativi e ad alta densità, nella maggior parte del comunemente usato per le scuole, nelle strutture ospedaliere e nelle costruzioni di governo.
Il multi cavo della toppa della fibra OM4 è fabbricato con la fibra ottica di corning più di alta qualità. Il connettore 1 è terminato con una multi-fibra della femmina di MTP (nessun perni) spinta-sul collegamento del contatto di stile. Il connettore 2 inoltre è terminato con una multi-fibra della femmina di MTP (nessun perni) spinta-sul collegamento del contatto di stile per la connettività affidabile negli ambienti di cavo compatti e ad alta densità della toppa della fibra. Ogni connettore della multi-fibra di MPO/MTP ha 12 x 50/125 dei fili di fibra ottica in un rivestimento dell'assemblea plenaria che è ignifugo, in resistente di acqua ed in esente da disturbo elettromagnetico.
Manifatturiero facendo uso della fibra premio LIMITATA OM3 della NUOVA TECNOLOGIA LEGGERA dell'OTTICA, il cavo standard w/FiberShield dell'assemblea plenaria MPO del rivestimento è progettato per luce alle applicazioni dell'interno a uso medio quali gli scaffali ed il desktop/connessioni di rete del centro dati. Connettori con poche perdite facoltativi dell'elite di MTP (Stati Uniti Conec) disponibili. PFPM-JM312NXP05 è ROHS compiacente secondo ROHS2011/65/EU e viene con una garanzia da 10 anni. Le immagini sono solo a scopo illustrativo
Caratteristiche
• Fabbrica-terminato fornisca la qualità coerente, rendimento elevato e riduca il tempo di installazione
• 100% provato a prestazione bassa di perdita di inserzione e ad alta attenuazione di riflessione
• MPO femminile al cavo duplex del cablaggio di 4 x LC
• Adatto ad applicazione di MPO
• Fibra di OM4 (OM3) 50/125μm
• Tipo polarità di B, usata per 40G interconnessione di ottica eSR4 e 10GBASE-SR di QSFP
• Prestazione ottimizzata – disponibile in elite MTP e connettore premio discreto su richiesta
• Aderisca all'IEC 61754-7, a TIA/EIA 604-5, a Telcordia GR-1435-CORE e a RoHS
• Rivestimento di LSZH per difetto
Il cavo della toppa della fibra di MPO è compiacente alla norma IEC-61754-7 e TIA-604-5 (FOCIS-5). Può essere ampiamente usato per
Panoramica del cavo di MPO MTP
I nuovi cavi leggeri del cablaggio della fabbrica MTP/MPO e cavi del tronco di MTP/MPO sono due generi comuni di cavi a fibre ottiche di MTP/MPO. Differiscono l'uno dall'altro in tali aspetti come la funzione e l'applicazione.
I cavi del cablaggio di MTP/MPO sono progettati per le applicazioni ad alta densità che richiedono il rendimento elevato e l'installazione veloce. I cavi del cablaggio forniscono una transizione dai cavi della multi-fibra alle diverse fibre o ai connettori duplex. Di conseguenza, possono soddisfare varie richieste di cablaggio della fibra.
I cavi del tronco di MTP/MPO sono progettati per le applicazioni ad alta densità che offrono i benefici eccellenti in termini di tempo di installazione ed economia di spazio in loco. I cavi del tronco serviscono da collegamento permanente che collega l'un l'altro i moduli di MTP/MPO.
Il laser ha ottimizzato il cablaggio strutturato 40G/100G misto impiega la trasmissione parallela dell'ottica. MPO è una delle tecnologie complementari che permette allo sviluppo ed allo spiegamento del dispositivo parallelo dell'ottica. Designato all'interno della norma di IEEE-802.3ba per le velocità della trasmissione di Ethernet della prossima generazione 40G/100G, specifica per formare Ethernet 40G usando quattro canali 10G a transito e quattro canali 10G per ricevere sopra 12 un connettore della fibra MPO. Inoltre, Ethernet 100G è di usare dieci 10G incanala per trasmettere e canale dieci 10G da ricevere sopra i 24 connettori della fibra MPO.
Caratteristiche del cavo di MPO MTP
Parametro tecnico del cavo di MPO MTP
Oggetto | Parametri tecnici | |
Connettore | MPO/MTP (F o M) | MPO/MTP (F o M) |
Temperatura di operazione | -40°C ~ +80°C | |
Temperatura di stoccaggio | -40°C ~ +85°C | |
Perdita di inserzione |
MP: ≤ 0.75dB (valore standard), ≤0.35dB (valore tipico); Millimetro: ≤ 0.50dB (valore standard), ≤0.35dB (valore tipico); |
|
Attenuazione di riflessione | MP: ≥60dB; Millimetro: ≥35dB | |
Il tipo dell'estremità di MPO | Maschio: con il perno di guida; Femmina: senza perno di guida | |
Numero di fibre | fibra 8,12&24 | |
Tipo del connettore dell'altra estremità | MPO-femminile, MPO-maschio, FC, Sc, st, MU, LC, E2000 | |
Modo della fibra | Monomodale (G652, G655, G657), misto (50, 62,5, OM2, OM3, OM4) | |
Tipo di cavo a fibre ottiche | fibra del nastro 250um, cavo a nastro, cavo a fibre ottiche del pacco |
I tre metodi di polarità scrivono A a macchina, il tipo B ed il tipo C è usato per garantire la giusta assegnazione bidirezionale.
Pakcing
Lo imballeremo dalla borsa di OPP e dal contenitore di cartone fuori. per proteggere le merci non sono danneggiati quando la consegna.
FQA
1. Q: Siete produttore?
: sì, siamo produttore a Shenzhen, Cina
2. Q: Che cosa è il vostro MOQ?
: MOQ può essere pc 1, ma non dobbiamo suggerire di ordinare i pc 1, perché il costo sarà più alto, di modo che il prezzo sarà superiore al vostro bilancio.
3. Q: Che cosa è il prezzo?
: Il prezzo è secondo la vostra quantità. Dopo che ci lasciate conoscere la vostra quantità, offriremo il nostro migliore prezzo per voi. La grande quantità otterrà molto il prezzo competitivo.
4. Q: Potete citare il prezzo di CATENA DELL'OROLOGIO?
: sì possiamo, ma dovuto la dimensione ed il peso non è grande, più sono la consegna da aria, DHL, il TNT, il UPC, FEDEX, ecc. Così difficile fare prezzo di CATENA DELL'OROLOGIO. Il migliore modo è ci ha lasciati conoscere le vostre specifiche dettagliate e la quantità, offriremo il trasporto con il prezzo dei prodotti per il vostro riferimento.
Abbiamo molto logist di prezzo competitivo. Se la vostra quantità è grande e ci sono dozzine di contenitori di cartone, possiamo capire il trasporto dal mare per il vostro riferimento.
Il prezzo di EXW o il prezzo di CFR sarà migliore. Potete contattarci per più soluzione se avete bisogno di.
5. Q: Come è la vostra qualità?
: La nostra produzione è secondo l'IEC, produzione standard di Europa, quasi chiusa all'officina senza polvere. Attrezzatura di produzione e attrezzature per il controllo di qualità importate. Particolarmente attrezzature di MTP Daisi.
Tutti i prodotti sono prova di 100% prima della consegna.
6. Q: Che cosa è il vostro termine d'esecuzione?
: Abbiamo tre fabbriche in Cina. Una fabbrica per produzione del cavo a fibre ottiche, due fabbriche per il cavo di toppa, SpA, ODF, adattatore, attenuatori, ecc.
Per il cavo di toppa a fibra ottica, il termine d'esecuzione può essere dei 2 -3 giorni owrking per 5000 pc. i prodotti che regolari siamo lo hanno in azione. Possiamo occuparci di ordine urgente per voi. Più informazioni, potete sentireti libero per contattarci.
7. Q: Che cosa è la vostra garanzia?
: per il cavo di toppa, abbiamo 2 anni di garanzia dalla consegna, ma soltanto responsabile di danno non artificiale. Per danno artificiale, possiamo repare per voi gratis, ma il trasporto sarà pagato dal vostro lato.
8. Q: Che cosa è il vostro imballaggio?
: Stiamo usando il pacchetto internazionale dell'esportazione. allegato un certo imballaggio dei prodotti differenti per il vostro riferimento. Anche possiamo stampare il vostro logo sull'imballaggio
9. Q: Potete fare OEM/ODM?
: sì, possiamo. Siamo produttore, tutti i prodotti siamo accettiamo l'OEM /ODM. possiamo firmare l'accordo di non divulgazione.
10. Q: Posso avere un campione?
: Dipende da quali prodotti, per l'adattatore, l'attenuatore, il cavo di toppa, treccia, noi può fornire un sammple per voi gratis. Ma trasporto rimborsato dal vostro lato.
Per i grandi prodotti del valore, non possiamo offrirlo gratis, tassa del campione ed il trasporto rimborsato in primo luogo, dopo che avete ordinato, la tassa del campione sarà restituito.
11. Q: Come posso ordinare?
: 1. invii la posta noi o invii l'indagine. conosciamo il nome di prodotti, le specifiche dettagliate, la quantità. Fornisca vostro per ricevere l'indirizzo se ci avete bisogno di di capire il trasporto per voi.
2. Dopo che conosciamo i vostri requisiti, offrirà il nostro migliore prezzo per voi, con termine d'esecuzione. Il prezzo è secondo la vostra quantità.
3. Quando accettate la citazione, faremo Profoma fatturare con il nostro conto bancario.
4. Sistemeremo la produzione per voi dopo che abbiamo ricevuto il pagamento.
5. Prima che la consegna confermiamo per ricevere ancora le informazioni con voi .and invierà il numero di inseguimento voi dopo la consegna.
6. Proveremo il nostro meglio per soddisfare le vostre richieste della cooperazione a lungo termine.
12. Q: Che cosa il vostro termine di pagamento?
: T/T, Western Union, Paypal, MoneyGram immediatamente. Per il grande importo, può in anticipo il deposito di 50%, equilibrio di 50% pagato prima della consegna.
