Dettagli:
|
nome: | Cavo di MPO MTP | Materiale: | LSZH, OFNP o OFNR |
---|---|---|---|
tipo di modo: | OM3 OM4 OS2 | tipo del centro: | 8/12 di /24core |
Connettore: | MPO | Colore: | Acqua, arancia, acqua rossa gialla e gialla |
Evidenziare: | Cavo in fibra MPO OM4 con rivestimento LSZH,cavo in fibra MPO 12 con rivestimento LSZH,cavo in fibra MPO 24 OM4 |
12 24 fili multimodali del cavo MPO OM4 delle fibre con il rivestimento di LSZH
12 24 fibre OM3 Multimode Strands Polarità Un cavo in fibra Plenum om4
Descrizionecavo in fibra om4
MPO-MPO-OS2-24B è da MPO a MPO femmina, OS2 monomodale, 24 fibre, cavo di tipo B disponibile in lunghezze da 1 metro a 50 metri.Questo cavo da MPO a MPO utilizza una fibra monomodale da 9/125 micron con un diametro della guaina del cavo di 3 mm.Il materiale della guaina del cavo è disponibile in due opzioni: Low Smoke Zero Halogen (LSZH) o Plenum non conduttivo in fibra ottica (OFNP).La guaina del cavo LSZH garantisce caratteristiche di fumi inferiori e zero fumo, ma i cavi OFNP hanno caratteristiche di resistenza al fuoco e bassa produzione di fumo.OFNP è il cavo in fibra con la più alta resistenza al fuoco e nessun altro tipo di cavo può essere utilizzato come sostituto.Il cavo da MPO a MPO supporta lunghezze d'onda di 1310 nm e 1610 nm e la sua attenuazione a 1310 nm è di 0,35 dB/km e a 1610 nm è di 0,22 dB/km, il che garantisce le migliori prestazioni a lunghe distanze.Il cavo da MPO a MPO garantisce la migliore perdita di inserzione di grado standard inferiore a 0,7 dB.La temperatura di esercizio è compresa tra -20°C e +70°C, adatta a un'ampia gamma di ambienti.MPO-MPO-OS2-24B Il cavo da MPO a MPO è prodotto con configurazione crossover di tipo B per supportare da transceiver a transceiver o da transceiver a patch panel ad alta velocità per applicazioni Data Center 100G.
Il cavo patch MPO-MPO-OS2-24B è certificato CE/RoHS ed è conforme agli standard di sicurezza del prodotto.Il cavo da MPO a MPO è completamente conforme alle specifiche ISO/IEC-61754, EN 50399 e EN 50575.Di conseguenza, la conformità agli standard di cui sopra garantisce che il cavo da MPO a MPO sia interaccoppiabile con apparecchiature di altri produttori (cavi, cassette, adattatori).E assicura anche che la guaina del cavo soddisfi pienamente le proprietà del materiale.
Punti salienti
Tipo: cavo tronco in fibra ottica

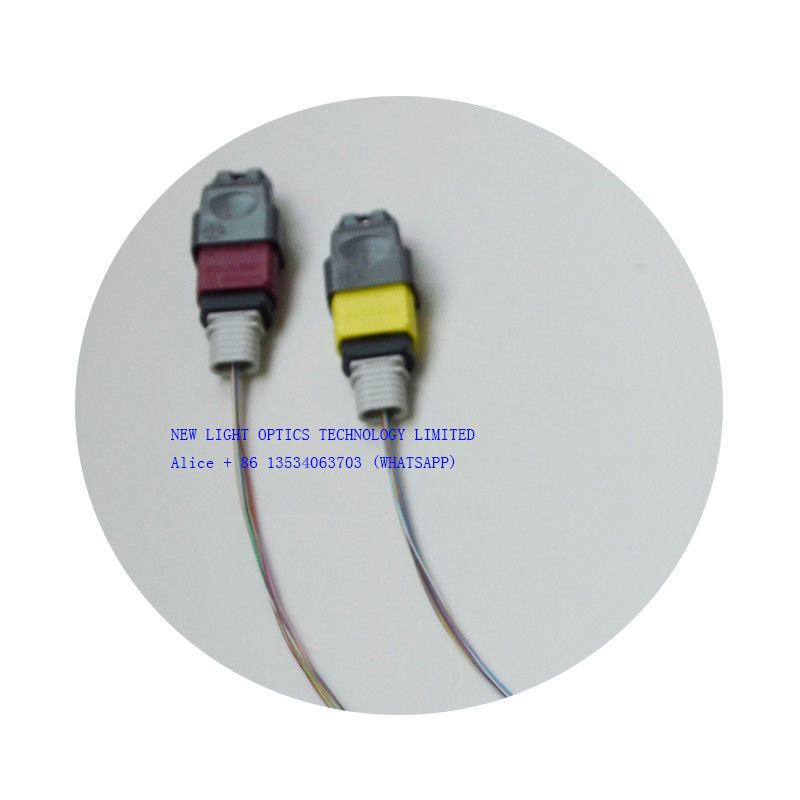

Connettore: MPO femmina a MPO femmina
Numero di fibre: 12 24
Polarità: Tipo B
Tipo di fibra: Fibra monomodale OS2 9/125um (SMF)
Tipo di giacca: LSZH |OFNP
Lunghezza d'onda: 1310 |1610nm
Temperatura di esercizio: da -20°C a +70°C
Colore: giallo
Lunghezza del cavo: da 1 m a 50 m
Disponibile in tre tipi di polarità:
Tipo A (Straight Through)
Tipo B (incrociato, capovolto)
Tipo C (coppia incrociata, rollover)
Caratteristiche
• La terminazione in fabbrica offre qualità costante, prestazioni elevate e riduce i tempi di installazione
• Testato al 100% per prestazioni a bassa perdita di inserzione e alta perdita di ritorno

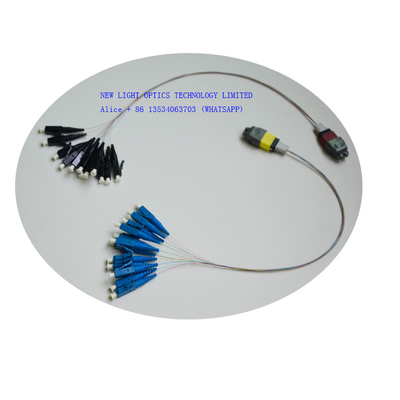

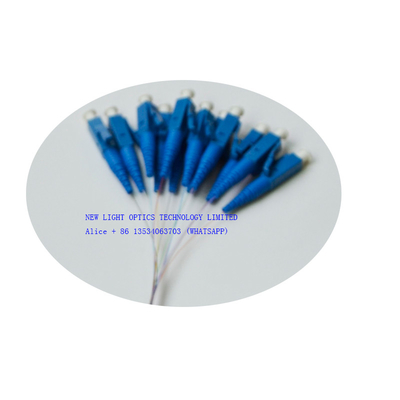

• Cavo di cablaggio duplex MPO femmina a 4 x LC
• Adatto per applicazione MPO
• Fibra OM4 (OM3) 50/125μm
• Polarità di tipo B, utilizzata per l'interconnessione ottica 40G QSFP eSR4 e 10GBASE-SR
• Prestazioni ottimizzate – disponibili su richiesta in elite MTP e discreto connettore premium
• Conforme a IEC 61754-7, TIA/EIA 604-5, Telcordia GR-1435-CORE e RoHS
• Giacca LSZH per impostazione predefinita
Il cavo patch in fibra MPO è conforme allo standard IEC-61754-7 e TIA-604-5 (FOCIS-5).Può essere ampiamente utilizzato per
Panoramica del cavo MPO MTP
I nuovi cavi di cablaggio MTP/MPO di fabbrica leggera e i cavi trunk MTP/MPO sono due tipi comuni di cavi in fibra MTP/MPO.Differiscono l'uno dall'altro in aspetti come la funzione e l'applicazione.
Scegli la tua polarità
Tipo A - Dritto: la polarità diretta è in genere per il collegamento di pannelli di permutazione.Sono cablati in una configurazione speculare, passando dal Pin 1 su un'estremità del connettore al Pin 1 sull'estremità opposta, ecc.
Tipo B - Rollover: la polarità di rollover viene utilizzata principalmente per il collegamento a switch e ricetrasmettitori in applicazioni da 40 Gb.In una polarità di rollover a 12 fili, il cavo è cablato dal pin 1 su un'estremità del connettore al pin 12 sull'estremità opposta.Poi da 2 a 11, e così via.
Tipo C - Invertito: la polarità a coppia invertita è il tipo di polarità più comunemente utilizzato per questo cavo e tipicamente utilizzato nelle applicazioni da cassetta a cassetta.Il pin 1 su un'estremità va al pin 2 sull'estremità opposta, e 2 su 1, 3 su 4, 4 su 3 e così via.Questa è l'opzione di polarità predefinita, ma puoi selezionare la polarità desiderata dal nostro menu a discesa in alto.
Caratteristiche del cavo MPO MTP
Parametro tecnico del cavo MPO MTP
Articolo | Parametri tecnici | |
Connettore | MPO/MTP(F o M) | MPO/MTP (F o M) |
Temperatura di funzionamento | -40°C ~ +80°C | |
Temperatura di conservazione | -40°C ~ +85°C | |
Perdita di inserzione |
SM: ≤ 0,75 dB (valore standard), ≤ 0,35 dB (valore tipico); MM:≤ 0,50 dB (valore standard), ≤0,35 dB (valore tipico); |
|
Perdita di ritorno | SM:≥60dB;MM:≥35dB | |
Il tipo di fine MPO | Maschio: con perno guida;Femmina: senza perno guida | |
Conteggio delle fibre | Fibra 8,12 e 24 | |
Tipo di connettore dell'altra estremità | MPO-femmina , MPO-maschio , FC , SC , ST , MU , LC , E2000 | |
Modalità fibra | Modalità singola (G652, G655, G657), modalità multipla (50, 62,5, OM2, OM3, OM4) | |
Tipo di cavo in fibra | Fibra a nastro da 250um, cavo a nastro, cavo in fibra ottica in bundle |
I tre metodi di polarità Tipo A, Tipo B e Tipo C vengono utilizzati per garantire la giusta allocazione bidirezionale.
Imballaggio
Lo imballeremo con il sacchetto OPP e la scatola di cartone all'esterno.al fine di proteggere le merci non sono danneggiate durante la consegna.
FQA
1. D:Sei un produttore?
A: sì, siamo produttore a Shenzhen, in Cina
2. D:Qual è il tuo MOQ?
A: MOQ può essere 1 pz, ma non suggeriamo di ordinare 1 pz, perché il costo sarà più alto, quindi il prezzo sarà più alto del tuo budget.
3. D:Qual è il prezzo ?
A: Il prezzo è in base alla quantità.Dopo averci fatto sapere la tua quantità, ti offriremo il nostro miglior prezzo.La grande quantità otterrà un prezzo molto competitivo.
4. D:Puoi citare il prezzo FOB?
A: sì, possiamo, ma a causa delle dimensioni e del peso non è grande, la maggior parte viene consegnata per via aerea, DHL, TNT, UPC, FEDEX, ecc.Quindi è difficile fare il prezzo FOB.Il modo migliore è farci sapere le specifiche dettagliate e la quantità, offriremo il trasporto con il prezzo dei prodotti per il vostro riferimento.
Abbiamo un logista dei prezzi molto competitivo.Se la tua quantità è grande e ci sono dozzine di scatole di cartone, possiamo calcolare il trasporto via mare come riferimento.
Il prezzo EXW o il prezzo CFR sarà migliore.Puoi contattarci per ulteriori soluzioni se ne hai bisogno.
5. D:Com'è la tua qualità?
A: La nostra produzione è conforme a IEC, produzione standard europea, quasi chiusa all'officina senza polvere.Apparecchiature di produzione importate e apparecchiature di controllo qualità.Soprattutto attrezzature MTP Daisi.
Tutti i prodotti sono testati al 100% prima della consegna.
6. Q :Qual è il tuo tempo di consegna?
A: Abbiamo tre fabbriche in Cina.Una fabbrica per la produzione di cavi in fibra ottica, due fabbriche per patch cord, PLC, ODF, adattatori, attenuatori, ecc.
Per il cavo patch in fibra ottica, il tempo di consegna può essere di 2-3 giorni lavorativi per 5000 pezzi.prodotti regolari lo abbiamo in magazzino.Possiamo occuparci di un ordine urgente per te.Maggiori informazioni, non esitate a contattarci.
7. Q :Qual è la tua garanzia?
A: per il cavo patch, abbiamo 2 anni di garanzia dalla consegna, ma siamo responsabili solo per danni non artificiali.Per danni artificiali, possiamo ripararlo gratuitamente per te, ma il trasporto sarà pagato dalla tua parte.
8. D:Qual è il tuo imballaggio?
A: Stiamo usando il pacchetto di esportazione internazionale.allegato alcuni imballaggi di prodotti diversi per riferimento.Possiamo anche stampare il tuo logo sulla confezione
9. D:Puoi fare OEM/ODM?
R: sì, possiamo.Siamo produttori, tutti i prodotti sono accettati OEM / ODM.possiamo firmare l'accordo di riservatezza.
10. D:Posso avere un campione?
A: Dipende da quali prodotti, per adattatore, attenuatore, patch cord, treccia, possiamo fornire un campione gratuitamente.Ma il trasporto rimborsato al tuo fianco.
Per i prodotti di grande valore, non possiamo offrirlo gratuitamente, addebito del campione e trasporto rimborsato prima, dopo aver effettuato l'ordine, l'addebito del campione verrà restituito.
11. D:Come posso ordinare?
A: 1. inviaci una mail o invia una richiesta.facci sapere il nome del prodotto, le specifiche dettagliate, la quantità.Fornisci il tuo indirizzo di ricezione se hai bisogno che noi calcoliamo il trasporto per te.
2. Dopo che conosciamo le vostre esigenze, offriremo il nostro miglior prezzo per voi, con tempi di consegna.Il prezzo è secondo la vostra quantità.
3. Quando accetterai il preventivo, emetteremo una fattura Profoma sul nostro conto bancario.
4. Organizzeremo la produzione per te dopo aver ricevuto il pagamento.
5. Prima della consegna confermeremo di nuovo le informazioni di ricezione e ti invieremo il numero di tracciamento dopo la consegna.
6. Faremo del nostro meglio per soddisfare le vostre esigenze di cooperazione a lungo termine.
12. D:Qual è il tuo termine di pagamento?
A: T / T, Western Union, Paypal, MoneyGram in una sola volta. Per grandi quantità, è possibile depositare in anticipo il 50%, saldo del 50% pagato prima della consegna.
