Dettagli:
|
Nome: | Cavo di MPO MTP | Materiale: | LSZH, OFNP o OFNR |
---|---|---|---|
tipo di modo: | OM4 OS2 | tipo del centro: | 12 core/24CORE |
Connettore: | MTP MPO | Colore: | Acqua, arancia, acqua rossa gialla e gialla |
Evidenziare: | 12 cavo della fibra MPO MTP,100G cavo dell'assemblea plenaria MPO MTP,multi cavo a fibre ottiche dell'assemblea plenaria 100G |
cavo a fibre ottiche del mtp dell'assemblea plenaria del cavo 100G della fibra OM4 12 MPO MTP di 40M
Caratteristiche di multi cavo a fibre ottiche
La NUOVA TECNOLOGIA LEGGERA dell'OTTICA HA LIMITATO il sistema pronto per l'uso pre-terminato della fibra fornisce al mercato rapido di spiegamento della fibra un sistema estremamente redditizio, estensibile ed ad alta velocità.
La NUOVA marca LEGGERA dell'OTTICA MTP® pre-ha terminato le assemblee per assicurare che la prestazione ottimale fosse raggiunta quando colleghi pre-terminato

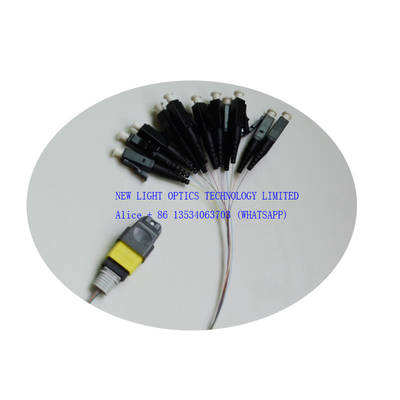

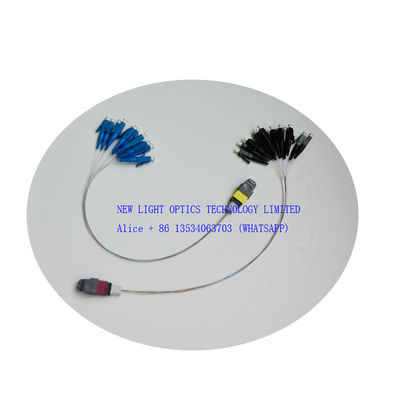

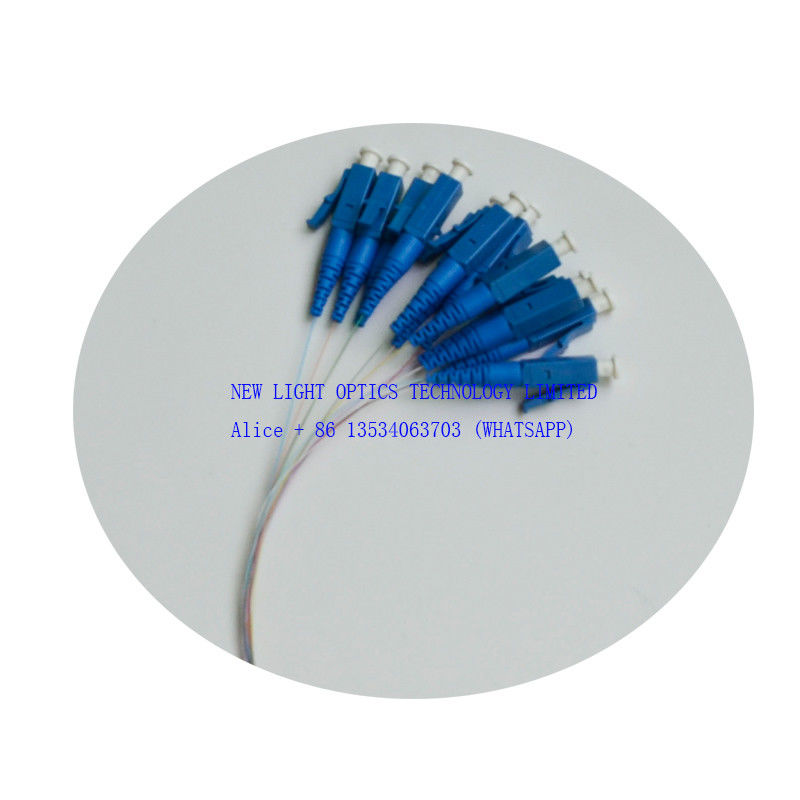

I NUOVI cavi LEGGERI del cablaggio dell'OTTICA MTP/MPO sono un genere di assemblaggio cavi uscita/dello sblocco MPO con un connettore di MTP/MPO su un'estremità e connettori multipli della unico fibra (LC, Sc, st, FC, ecc.) sull'altra estremità, progettata per distribuzione di dati e la guida ai quadri d'interconnessione. Questi assemblaggi cavi rispondono alle esigenze 10G/25G di Ethernet, più alta Ethernet della velocità 40G/100G e possono essere usati per migrazione norma-compiacente della pianta del cavo da 10G/25G a 40G/100G. I cavi del cablaggio di Opticking sono completamente configurabili, disponibili con varie combinazioni del connettore e del cavo, compreso il tipo del connettore, le configurazioni dello sblocco ed il materiale del rivestimento. Con progettazione altamente integrata e la capacità fabbricante, Opticking fornisce i cavi su misura del cablaggio di MTP/MPO che sono 100% provato per consegnare la prestazione ottimale e l'affidabilità.
Ethernet sopra OM4 fibra mista 3500/4700 Megahertz-chilometri di larghezza di banda modale 850nm/1300nm | Ethernet veloce 100Basw-FX 2000m | 1Gb (1000Mb) Ethernet 1000Base-SX 550m (richiede il cavo di toppa dicondizionamento) | 10Gb Ethernet 10GBase-SR 400m | 40Gb Ethernet 40GBase-SR4 150m (550m QSFP+ eSR4) | 100Gb Ethernet 100GBase-SR10 150m.
Larghezza di banda: 3600/500 dichilometro @850/1300 nanometro (OM4 - ha ottimizzato per 850nm VCSELs/più alta velocità).
L'applicazione qui sopra è per il cavo del cablaggio di MTP-LC che collega un porto di QSFP+ (a 4) porti di SFP+ direttamente.
In molti ambienti attuali di CC, i cavi di LC-MTP sono usati per sostenere i tronchi ad alta densità della fibra fra i commutatori, i quadri d'interconnessione dello scaffale ed i pannelli principali di cablaggio di distribuzione.
il breve e di distanza collegamento diretto medio di 400G consiste solitamente 8 del cavo della toppa di core/12-core MTP con i moduli di 400G-DR4 OSFP/QSFP-DD. Il termine «″ di DR4 — «il Dott» corrisponde alla portata di 500m facendo uso di fibra monomodale e «4" implica là è 4 x 100 canali ottici dei GBP. Poiché un canale ottico richiede due fibre, una fibra 8 o 12 un cavo del centro MTP/MPO può essere usato affinchè il modulo 400G-DR4 raggiunga il collegamento diretto. 8 nella fibra MTP che cabla, l'utilizzazione della fibra è 100%, mentre 12 nel centro MTP che cabla, quattro fibre rimangono inutilizzate. Prenda il modulo di 400G QSFP-DD come esempio, la seguente immagine sta presentando il MTP che cabla per il collegamento diretto di 400G DR4.
portata di 100m con 16 il cavo della fibra MTP/MPO
I ricetrasmettitori 400G-SR8 richiedono l'uso 16 di un cavo del centro MTP. Il termine «SR8» – «lo SR» supporti su 100 metri facendo uso di fibra mista e «8" implica là per esistere 8 canali ottici con ciascuno che funziona a 50Gbps. In questo collegamento diretto, 16 il cavo del centro MTP ha utilizzazione 100% della fibra. Gli adottanti primari di questi ricetrasmettitori della fibra 400G-SR8 si pensano che siano fornitori di servizio sicuri della nuvola del hyperscale Nord America ed in Cina.
Caratteristiche del cavo di MPO MTP
Parametro tecnico del cavo di MPO MTP
Oggetto | Parametri tecnici | |
Connettore | MPO/MTP (F o M) | MPO/MTP (F o M) |
Temperatura di operazione | -40°C ~ +80°C | |
Temperatura di stoccaggio | -40°C ~ +85°C | |
Perdita di inserzione |
MP: ≤ 0.75dB (valore standard), ≤0.35dB (valore tipico); Millimetro: ≤ 0.50dB (valore standard), ≤0.35dB (valore tipico); |
|
Attenuazione di riflessione | MP: ≥60dB; Millimetro: ≥35dB | |
Il tipo dell'estremità di MPO | Maschio: con il perno di guida; Femmina: senza perno di guida | |
Numero di fibre | fibra 8,12&24 | |
Tipo del connettore dell'altra estremità | MPO-femminile, MPO-maschio, FC, Sc, st, MU, LC, E2000 | |
Modo della fibra | Monomodale (G652, G655, G657), misto (50, 62,5, OM2, OM3, OM4) | |
Tipo di cavo a fibre ottiche | fibra del nastro 250um, cavo a nastro, cavo a fibre ottiche del pacco |
I tre metodi di polarità scrivono A a macchina, il tipo B ed il tipo C è usato per garantire la giusta assegnazione bidirezionale.
Pakcing
Lo imballeremo dalla borsa di OPP e dal contenitore di cartone fuori. per proteggere le merci non sono danneggiati quando la consegna.
FQA
1. Q: Siete produttore?
: sì, siamo produttore a Shenzhen, Cina
2. Q: Che cosa è il vostro MOQ?
: MOQ può essere pc 1, ma non dobbiamo suggerire di ordinare i pc 1, perché il costo sarà più alto, di modo che il prezzo sarà superiore al vostro bilancio.
3. Q: Che cosa è il prezzo?
: Il prezzo è secondo la vostra quantità. Dopo che ci lasciate conoscere la vostra quantità, offriremo il nostro migliore prezzo per voi. La grande quantità otterrà molto il prezzo competitivo.
4. Q: Potete citare il prezzo di CATENA DELL'OROLOGIO?
: sì possiamo, ma dovuto la dimensione ed il peso non è grande, più sono la consegna da aria, DHL, il TNT, il UPC, FEDEX, ecc. Così difficile fare prezzo di CATENA DELL'OROLOGIO. Il migliore modo è ci ha lasciati conoscere le vostre specifiche dettagliate e la quantità, offriremo il trasporto con il prezzo dei prodotti per il vostro riferimento.
Abbiamo molto logist di prezzo competitivo. Se la vostra quantità è grande e ci sono dozzine di contenitori di cartone, possiamo capire il trasporto dal mare per il vostro riferimento.
Il prezzo di EXW o il prezzo di CFR sarà migliore. Potete contattarci per più soluzione se avete bisogno di.
5. Q: Come è la vostra qualità?
: La nostra produzione è secondo l'IEC, produzione standard di Europa, quasi chiusa all'officina senza polvere. Attrezzatura di produzione e attrezzature per il controllo di qualità importate. Particolarmente attrezzature di MTP Daisi.
Tutti i prodotti sono prova di 100% prima della consegna.
6. Q: Che cosa è il vostro termine d'esecuzione?
: Abbiamo tre fabbriche in Cina. Una fabbrica per produzione del cavo a fibre ottiche, due fabbriche per il cavo di toppa, SpA, ODF, adattatore, attenuatori, ecc.
Per il cavo di toppa a fibra ottica, il termine d'esecuzione può essere dei 2 -3 giorni owrking per 5000 pc. i prodotti che regolari siamo lo hanno in azione. Possiamo occuparci di ordine urgente per voi. Più informazioni, potete sentireti libero per contattarci.
7. Q: Che cosa è la vostra garanzia?
: per il cavo di toppa, abbiamo 2 anni di garanzia dalla consegna, ma soltanto responsabile di danno non artificiale. Per danno artificiale, possiamo repare per voi gratis, ma il trasporto sarà pagato dal vostro lato.
8. Q: Che cosa è il vostro imballaggio?
: Stiamo usando il pacchetto internazionale dell'esportazione. allegato un certo imballaggio dei prodotti differenti per il vostro riferimento. Anche possiamo stampare il vostro logo sull'imballaggio
9. Q: Potete fare OEM/ODM?
: sì, possiamo. Siamo produttore, tutti i prodotti siamo accettiamo l'OEM /ODM. possiamo firmare l'accordo di non divulgazione.
10. Q: Posso avere un campione?
: Dipende da quali prodotti, per l'adattatore, l'attenuatore, il cavo di toppa, treccia, noi può fornire un sammple per voi gratis. Ma trasporto rimborsato dal vostro lato.
Per i grandi prodotti del valore, non possiamo offrirlo gratis, tassa del campione ed il trasporto rimborsato in primo luogo, dopo che avete ordinato, la tassa del campione sarà restituito.
11. Q: Come posso ordinare?
: 1. invii la posta noi o invii l'indagine. conosciamo il nome di prodotti, le specifiche dettagliate, la quantità. Fornisca vostro per ricevere l'indirizzo se ci avete bisogno di di capire il trasporto per voi.
2. Dopo che conosciamo i vostri requisiti, offrirà il nostro migliore prezzo per voi, con termine d'esecuzione. Il prezzo è secondo la vostra quantità.
3. Quando accettate la citazione, faremo Profoma fatturare con il nostro conto bancario.
4. Sistemeremo la produzione per voi dopo che abbiamo ricevuto il pagamento.
5. Prima che la consegna confermiamo per ricevere ancora le informazioni con voi .and invierà il numero di inseguimento voi dopo la consegna.
6. Proveremo il nostro meglio per soddisfare le vostre richieste della cooperazione a lungo termine.
12. Q: Che cosa il vostro termine di pagamento?
: T/T, Western Union, Paypal, MoneyGram immediatamente. Per il grande importo, può in anticipo il deposito di 50%, equilibrio di 50% pagato prima della consegna.
