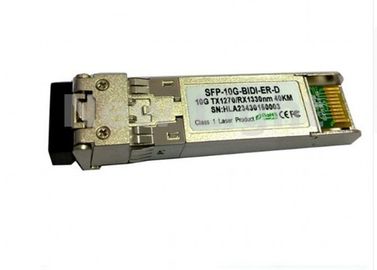

10Gb/S ricetrasmettitore bidirezionale a fibra ottica 40km del ricetrasmettitore/SFP+ con il connettore di LC

Marchio:	New Light
Moq:	1
prezzo:	3.5~20
Dettagli dell' imballaggio:	imballaggio per l'esportazione
Condizioni di pagamento:	T / T, Western Union, MoneyGram

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Marca:

New Light

Certificazione:

nome:

Ricetrasmettitore di SFP BIDI

Distanza:

40km

modalità:

singolo modo

Velocità di trasmissione,:

10 G

lunghezza d'onda:

1270/1330nm

Tipo di connettore:

Quantità di ordine minimo:

Prezzo:

3.5~20

Imballaggi particolari:

imballaggio per l'esportazione

Tempi di consegna:

7 giorni lavorativi

Termini di pagamento:

T / T, Western Union, MoneyGram

Capacità di alimentazione:

1000000

Evidenziare:

Ricetrasmettitore di Ethernet di gigabit

ricetrasmettitore della fibra di singolo modo

Descrizione del prodotto

Ricetrasmettitore bidirezionale compiacente di RoHS 10Gb/s SFP+, singolo modo di 40km con il connettore di LC

VALUTAZIONI MASSIME ASSOLUTE

Parametro	Simbolo	Min.	Massimo.	Unità	Nota
Tensione di rifornimento	Vcc	-0,5	4,0	V
Temperatura di stoccaggio		-40	85	°C
Umidità relativa			85	%

Nota: Lo sforzo al di sopra delle valutazioni assolute massime può danneggiare permanente il modulo

Caratteristica:

*Supports 9.95Gb/s ai tassi di dati 10.3Gb/s

Ricetrasmettitore ottico bidirezionale del connettore SFP+ di LC del *Simplex

Sistema diagnostico *Digital SFF-8472 compiacente

*Hot pluggable

Trasmettitore del laser di *1:1270nm DFB, ricevitore 1330nm

trasmettitore del laser di 2:1330nm DFB, ricevitore 1270nm

* fino a 40km su 9/125um SMF

* SFP+ MSA SFF-8431 compiacente

* temperatura di caso di funzionamento: °C 0 - 70

Applicazioni:

* 10GBASE-ER a 10.3125Gbps

* 10GBASE-EW a 9.953Gbps

* altri collegamenti ottici

CARATTERISTICHE DI FUNZIONAMENTO DI GERERAL

Parametro		Simbolo	Min.	Tipo	Massimo.	Unità	Nota
Tasso di dati	Ethernet			10,3125		Gb/s
Tasso di dati	Manica della fibra			10,518		Gb/s
Tensione di rifornimento		Vcc	3,13	3,3	3,47	V
Tensione di rifornimento		Vcc				V
Corrente del rifornimento		Icc₅				mA
Corrente del rifornimento		Icc₃			400	mA
Impiegati di funzionamento di caso.		TC	0		70	°C

CARATTERISTICHE ELETTRICHE DELL'INGRESSO/USCITA

l trasmettitore

Parametro		Simbolo	Min.	Tipo	Massimo.	Unità	Nota
Diff. oscillazione di tensione in ingresso			120		820	mVpp	1
Tx disattiva l'input	H	VIH	2,0		Vcc+0.3	V
Tx disattiva l'input	L	VIL	0		0,8	V
Uscita dell'errore di Tx	H	VOH	2,0		Vcc+0.3	V	2
Uscita dell'errore di Tx	L	Volume	0		0,8	V	2
Input Diff. Impedenza		Zin		100		Ω

l ricevitore

Parametro		Simbolo	Min.	Tipo	Massimo.	Unità	Nota
Diff. oscillazione di tensione in uscita			340	650	800	mVpp	3
Uscita di Rx LOS	H	VOH	2,0		Vcc+0.3	V	2
Uscita di Rx LOS	L	Volume	0		0,8		2

Noti 1) il CA di TD+ /are internamente accoppiato con il termine differenziale 100Ω dentro il modulo.

Noti 2) Tx si incolpano e Rx LOS è uscite di collettore aperto, che dovrebbero essere tirate su con 4.7k alle resistenze 10kΩ sul bordo ospite. Tiri sulla tensione fra 2.0V e Vcc+0.3V.

Le uscite della nota 3) RD+/- sono internamente CA coppia e dovrebbero essere terminate con 100Ω (differenziale) all'utente SERDES.

CARATTERISTICHE OTTICHE

l trasmettitore

Parametro	Simbolo	Min.	Tipo	Massimo.	Unità	Nota
Lunghezza d'onda di funzionamento		1260	1270	1280	nanometro
Lunghezza d'onda di funzionamento		1320	1330	1340	nanometro
Viale. potenza di uscita (permesso a)	Po	0		4	dBm	1
Rapporto di estinzione	ER	5			dB	1
Larghezza spettrale di RMS	Δλ			1	nanometro
Tempo di aumento/caduta (20%~80%)	Tr/Tf			50	ps	2
Ampiezza ottica di modulazione	OMA	-6,2			dBm
Pena della dispersione				1	dB
Occhio ottico dell'uscita	Soddisfacente rispetto a IEEE 0802.3ae

l ricevitore

Parametro	Simbolo	Min.	Tipo	Massimo.	Unità	Nota
Lunghezza d'onda di funzionamento		1320	1330	1340	nanometro
Lunghezza d'onda di funzionamento		1260	1270	1280	nanometro
Sensibilità	Psen			-15	dBm	3
Sovraccarico minimo	Pimax	0,5			dBm
Il LOS asserisce	PA	-30			dBm
Il LOS De-asserisce	Palladio			-16	dBm
Isteresi di LOS	Palladio-PA	0,5		4	dB

Noti 1) misurato a 10.3125b/s con il modello di prova^di NRZ di PRBS 2³¹ – 1.

Noti 2) 20%~80%

Noti 3) nell'ambito del caso peggiore di ER, misurato a 10,3125 Gb/s con il modello di prova^di NRZ di PRBS 2³¹ - 1 per i BER < 1x10="">-12

DEFINIZIONI E FUNZIONI DI PIN

Pin	Simbolo	Nome/descrizione
1	VEET [1]	Terra del trasmettitore
2	Tx_FAULT [2]	Errore del trasmettitore
3	Tx_DIS [3]	Il trasmettitore disattiva. L'uscita del laser disattivata sul livello o si apre
4	SDA [2]	linea di dati a due fili dell'interfaccia seriale
5	SCL [2]	linea a due fili dell'orologio dell'interfaccia seriale
6	MOD_ABS [4]	Modulo assente. A terra all'interno del modulo
7	RS0 [5]	Il tasso seleziona 0
8	RX_LOS [2]	Perdita di indicazione del segnale. La logica 0 indica l'operazione normale
9	RS1 [5]	Il tasso seleziona 1
10	VOLTI [1]	Terra del ricevitore
11	VOLTI [1]	Terra del ricevitore
12	RD	DATI invertiti ricevitore fuori. CA coppia
13	RD+	DATI del ricevitore fuori. CA coppia
14	VOLTI [1]	Terra del ricevitore
15	VCCR	Alimentazione elettrica del ricevitore
16	VCCT	Alimentazione elettrica del trasmettitore
17	VEET [1]	Terra del trasmettitore
18	TD+	DATI del trasmettitore dentro. CA coppia
19	Il TD	DATI invertiti trasmettitore dentro. CA coppia
20	VEET [1]	Terra del trasmettitore
