Cavo patch in fibra ottica monomodale LC-LC 3M con diametro di 3,0 mm e bassa perdita di inserzione

Marchio:	NewLight
Moq:	1~100000
Prezzo:	0.1~100
Dettagli dell' imballaggio:	pc 1 per pacchetto
Condizioni di pagamento:	T/T, Western Union, , PayPal

Informazioni dettagliate

Descrizione del prodotto

Informazioni dettagliate

Luogo di origine:

La Cina

Certificazione:

ISO ,ROSH

Nome:

Cavo patch in fibra LC-LC

Diametro:

3,0 mm

modello:

Singlemode

Connettore:

LC-LC

Colore:

Blu

Lunghezza:

3 metri

Capacità di alimentazione:

1000000

Evidenziare:

cavo patch lc monomodale lc

cavo patch in fibra lc monomodale

cavo patch lc upc da 3 m

Descrizione del prodotto

Cavo patch in fibra ottica 3M LC-LC monomodale (LC/UPC a LC/UPC, 9/125µm, 3.0mm, Simplex)

Cavo patch simplex monomodale LC/UPC a LC/UPC da 3 metri su fibra 9/125µm G.652D con guaina in PVC da 3.0mm di colore blu. Connettori LC con ghiera in ceramica da 1.25mm terminati in fabbrica, lucidatura UPC (0°), ispezione al 100% del piano di estremità e test di perdita di inserzione pezzo per pezzo.

Panoramica del prodotto

Questo cavo patch monomodale 3M LC-LC utilizza una singola fibra 9/125µm G.652D in una guaina sottile da 3.0mm, occupando circa la metà dello spazio di instradamento di un assemblaggio SC o duplex zipcord — la scelta pratica per instradamenti ODF, pannelli di permutazione e rack-to-rack ad alta densità e per porte transceiver SFP, SFP+ e GBIC da 1G/10G a 1310/1550nm. Ogni cavo viene assemblato, lucidato e testato nel nostro stabilimento di Shenzhen e viene consegnato con un rapporto di test di perdita di inserzione / perdita di ritorno per pezzo su richiesta.

Foto del prodotto

Prodotto effettivo — cavo patch simplex monomodale 3M LC-LC, connettori LC/UPC, guaina in PVC blu da 3.0mm

Caratteristiche specifiche LC-LC

Ghiera in ceramica da 1.25mm LC/UPC su entrambe le estremità— metà dell'ingombro del connettore SC, raddoppiando la densità delle porte su schede di linea, ODF e pannelli di permutazione
Monomodale 9/125µm G.652D (OS2)— 1310/1550nm, copre collegamenti 1G/10G fino a 10km e 40G/100G su coppie duplex parallele
Costruzione Simplex— una fibra, una guaina da 3.0mm: scelta corretta per percorsi unidirezionali (solo Tx) e per costruire coppie duplex da due cavi
Perdita di inserzione ≤0.3dB (tipica 0.15dB)— ogni cavo misurato individualmente, non campionato a lotto
Lucidatura a cupola UPC 0°, perdita di ritorno ≥50dB— stabile su canali WDM e di ritorno CATV
≥1000 cicli di accoppiamento— ghiera in ceramica di zirconio e alloggiamento LC lavorato di precisione mantengono la deriva IL entro ±0.1dB
Guaina in PVC da 3.0mm resistente alle piccole pieghe, blu— codificata a colori per monomodale UPC e facile da tracciare in gestori di cavi densi

Specifiche tecniche

Parametro	Specifiche
Tipo di prodotto	Cavo patch in fibra ottica simplex monomodale LC/UPC – LC/UPC
Connettore A / Connettore B	LC/UPC / LC/UPC (ghiera in ceramica di zirconio da 1.25mm, alloggiamento blu)
Tipo di fibra	Monomodale 9/125µm G.652D (OS2)
Conteggio fibre / Costruzione	1 fibra – Simplex
Lunghezza d'onda	1310 / 1550nm
Diametro esterno guaina / Materiale / Colore	3.0mm / PVC / Blu
Lunghezza	Standard 3m (disponibili su ordinazione da 0.5m a 50m)
Perdita di inserzione	≤0.3dB (tipica 0.15dB)
Perdita di ritorno	≥50dB (UPC)
Ripetibilità / Intercambiabilità	≤0.1dB / ≤0.2dB
Durata	≥1000 cicli di accoppiamento
Temperatura operativa	-40°C a +85°C
Temperatura di stoccaggio	-45°C a +85°C
Polarità	Dritto (A-A), fibra singola
Conformità	ISO 9001 / CE / RoHS; metodi di test IEC 61300-3-4 / 3-6

Ispezione del piano di estremità e dati di test

Ogni ghiera LC/UPC di questo cavo supera un'ispezione del piano di estremità al microscopio prima dell'imballaggio — la cupola deve essere priva di graffi, imperfezioni e contaminazioni, e il connettore viene rifiutato e ri-lucidato in caso di difetti. La perdita di inserzione e la perdita di ritorno vengono quindi misurate sull'assemblaggio finito, un cavo alla volta, e i valori misurati vengono registrati sull'etichetta di test del cavo.

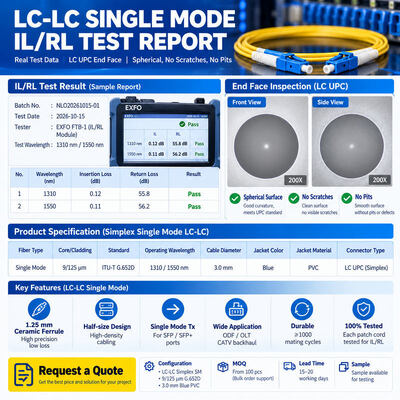

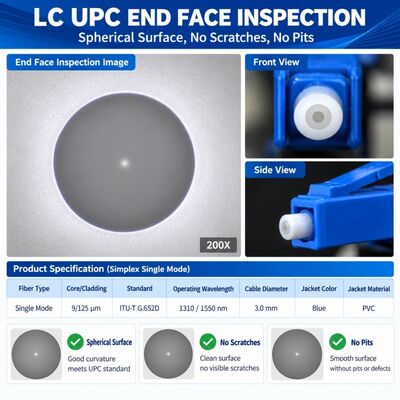

A sinistra: registro ispezione piano di estremità LC/UPC | A destra: rapporto di test IL / RL per questo cavo patch monomodale 3M LC-LC

I valori misurati di IL / RL nel rapporto sopra sono le cifre effettive per il lotto testato e rimangono all'interno delle specifiche di questa pagina (IL ≤0.3dB, RL ≥50dB). Una copia del rapporto di test per lotto è allegata alla merce; un registro di test per pezzo può essere fornito su richiesta.

Dove viene utilizzato questo cavo

Porte transceiver SFP, SFP+ e GBIC da 1G/10G in switch e router
ODF ad alta densità, pannelli di permutazione e patching rack-to-rack / cross-connect in centrali e data center
Accesso FTTH / FTTB / FTTX e sale apparecchiature di telecomunicazione (OLT a ODF)
Collegamenti CATV head-end e di ritorno (1310nm in avanti / 1550nm in ritorno)
Backbone LAN, cablaggio campus e strumenti di test di laboratorio

Imballaggio e consegna

1 pezzo per sacchetto PE, etichetta di test individuale per cavo; MOQ 1 pezzo, tempi di consegna 7 giorni lavorativi per lunghezze standard; lunghezza, lucidatura (UPC/APC), guaina (PVC/LSZH) e colore OEM disponibili.

Richiedi un preventivo

Comunica la tua configurazione esatta e ti risponderemo con prezzo, tempi di consegna e dati di test entro 12 ore lavorative.

Lunghezza (da 0.5m a 50m) e quantità
Lucidatura: LC/UPC o LC/APC | Guaina: PVC o LSZH | Colore
Porta di destinazione / termine commerciale (EXW, FOB Shenzhen, CIF)
Se hai bisogno del registro di test di perdita di inserzione per pezzo allegato

Utilizza il pulsante di richiesta informazioni su questa pagina per inviare la tua esigenza — campioni disponibili per valutazione.
