Dettagli:
|
| Tipo di connettore: | LC/ST/FC/SC/MPO /MTP/MU/MTRJ/E2000 | materiale del cavo: | PVC LSZH |
|---|---|---|---|
| Tipo della fibra: | G652D/G657A1/G657A2/OM1/OM2/OM3/OM4 | Tipo di modo: | scelga/multi modo |
| Tipo del centro: | il centro 1:2/4 6/8/12/32/64 | Diametro cavo: | 0.9/2.0/3.0 |
| Lunghezza cavo: | Può essere personalizzato | Termine di consegna: | 2-7 giorni lavorativi dopo ricevono il pagamento |
| imballaggio: | borsa del opp con il contenitore di cartone | termine di pagamento: | T/T, il deposito di 30% in anticipo, equilibrio ha pagato prima della consegna |
| Evidenziare: | Fibra ottica Splitter PLC,separatore della fibra di singolo modo |
||
Descrizione:

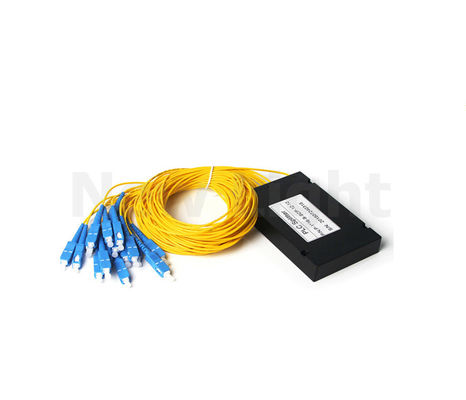

WDM ottico di fibra ottica del separatore dello Sc 1x2/4/6/8/16/32/PC di /64
Il separatore dello SpA è basato sulla tecnologia di circuito planare dell'onda luminosa e sul processo d'allineamento di precisione, può dividere uniformemente singolo/input ottico doppio nelle uscite ottiche multiple ed è 1xN o 2xN denotato. Il separatore dello SpA si applica attualmente negli spiegamenti di FTTX, nelle reti di PON, nei collegamenti di CATV e nella distribuzione del segnale ottico. Il separatore dello SpA di DYSFO offre la prestazione ottica superiore, l'alta stabilità e l'alta affidabilità, soddisfa le varie richieste dell'applicazione negli ambienti differenti.
Caratteristiche
1. Perdita di inserzione bassa
2. Perdita bassa del dipendente di polarizzazione
3. Ampia lunghezza d'onda di operazione
4. Ampia temperatura di operazione
5. Alte stabilità ed affidabilità
6. Conformità GR-1209 e GR-1221 di Telcordia
7. Uniformità 8.Good di conformità di YD/T 2000.1-2009 (conformità del certificato del prodotto di TLC) e perdita di inserzione bassa
8. Meccanico eccellente
9. Alto rapporto di estinzione di polarizzazione & uniformità eccellente
10. Fibra introdotta: fibra di 250μm o di 0.9mm per la scelta
11. Fibra prodotta: fibra nuda della fibra di 250μm (è beneficio per impiombare) G.657A
12. Tipo nudo applicazioni della fibra del separatore dello SpA
13. Fibra al punto (FTTX)
14. Fibra a (FTTH) domestico
15. Reti ottiche passive (PON, GEPON)
16. Reti locali (LAN)
17. (CATV) della televisione via cavo
18. Attrezzatura di prova
Specifiche:
| Rapporto dell'accoppiamento | Perdita di inserzione (dB) | |
| Rubinetto | Segnale | |
| 50/50 | 2.8-3.6 | ≤3.6 |
| 45/55 | 3.3-3.9 | ≤3.0 |
| 40/60 | 3.8-4.5 | ≤2.6 |
| 35/65 | 4.2-5.0 | ≤2.2 |
| 30/70 | 4.6-5.7 | ≤1.9 |
| 25/75 | 5.8-6.7 | ≤1.6 |
| 20/80 | 6.7-7.6 | ≤1.2 |
| 15/85 | 7.8-9.0 | ≤0.98 |
| 10/90 | 9.3-11.0 | ≤0.63 |
| 5/95 | 12.4-14.0 | ≤0.41 |
| 1/99 | 18.6-21.0 | ≤0.25 |
| Perdita in eccesso (tipo.) (dB) |
0,10
|
|
| PDL (massimo) (dB) | 0,15 | |
| Lunghezza d'onda di funzionamento (nanometro) | 1310±40, 1550±40,1310/1550±40,1310/1550/1490±40 o lunghezza d'onda su ordinazione | |
| Direzionalità (dB) | ≥55 | |
| Configurazione del porto | 1×2 o 2×2 | |
| Nota: Tutti i dati di cui sopra non includono i connettori | ||
| Parametro | Unità | Specificazione | ||||||||||
| Lunghezza d'onda di funzionamento | nanometro | 1310±40, 1550±40,1490±10 | ||||||||||
| (1×N) (2×N) | N=3 | N=4 | N=5 | N=6 | N=8 | N=10 | N=16 | N=24 | N=32 | |||
| Tipo della fibra | Corning SMF-28e | |||||||||||
| L'IL (MAX) | dB | 5,6 | 7,1 | 8,3 | 9,2 | 10,6 | 11,75 | 14,4 | 15,6 | 17,4 | ||
| Uniformità | dB | 0,5 | 0,7 | 1,1 | 1,3 | 1,5 | 1,7 | 1,8 | 2 | 2,2 | ||
| Attenuazione di riflessione | dB | ≥55 | ||||||||||
| Direzionalità | dB | ≥55 | ||||||||||
| PDL | dB | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,3 | 0,4 | 0,5 | 0,5 | ||
Nota: Tutti i dati di cui sopra non includono i connettori.
Vantaggio:
TUTTO LO SpA complianced con Telcordia GR-1209-CORE & Telcordia GR-1221-CORE
Forniamo un'assicurazione di qualità di 2 anni
Accettiamo su misura
Campione libero e consegna veloce
Per la vostra protezione, benvenuto online per ordinare da Alibaba
Il separatore planare del circuito dell'onda leggera (SpA) è un tipo di dispositivo ottico della gestione di potere che è fabbricato facendo uso della tecnologia ottica della guida d'onda della silice. Caratterizza la piccola dimensione, l'alta affidabilità, l'ampia lunghezza d'onda di funzionamento e la buona uniformità di Manica--Manica ed è ampiamente usato nelle reti di PON realizzare la scissione di potere del segnale ottico. Forniamo le intere serie di prodotti del separatore 1xN e 2xN che sono adattati per le applicazioni specifiche. Tutti i prodotti soddisfanno le richieste di GR-1221-CORE e di GR-1209-CORE.
Applicazioni
Tipi
1. tipo di base separatore dello SpA
2. tipo separatore di SFF dello SpA
3. tipo separatore di uscita 900um dello SpA
4. modulo tipo a cassetta del separatore dello SpA
5. tipo modulo dello scaffale del separatore dello SpA
6. modulo del separatore dello SpA dell'assemblea di vassoio
7. piano Rapido-colleghi il tipo modulo di termine del separatore dello SpA
Tipo del connettore:
| tipo di connoctor | SC, ST, FC, LC, MU, MTRJ, E2000, MPO/MTP, SMA…. |
| Cavi | PVC/LSZH, OM1, OM2, OM3, OM4, assemblea plenaria (OFNP), corazzata |
| Colore | giallo, grigio, bule del cielo, arancia, bianco, bla |
Il nostro dipartimento di produzione:
Prova:
Controllo di qualità:
Imballaggio:
Consegna:
Pagamento:
contatto:
